Światło, Ciśnienie, Temperatura, IR (czujniki)
- Stanowisko Edukacyjne
Opis Produktu:

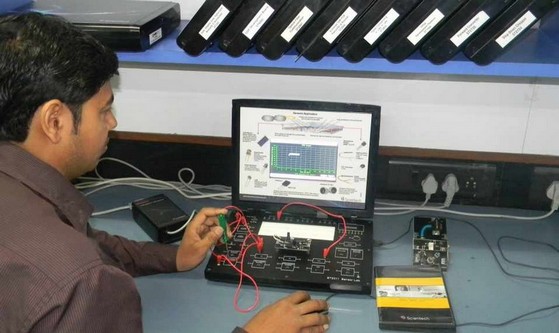

Stanowisko ST2311 jest to platforma edukacyjna wykonana w oparciu o czujniki i przetworniki: optyczne, ciśnieniowe, temperaturowe oraz podczerwieni umieszczone na płycie eksperymentalnej PCB zabudowanej w obudowie. Obudowa posiada składaną przykrywę wyposażoną w dotykowy ekran LCD (pozwala na: wyświetlanie przebiegów, wykreślanie charakterystyk, przeglądanie instrukcji obsługi oraz oglądanie materiałów instruktażowych). Pokrywa służy również do przykrywania wyprowadzeń. Wyprowadzenia znajdują się na panelu eksperymentalnym, który wyposażono również w punkty pomiarowe dla sond oscyloskopowych oraz wyświetlacz LCD. Ponieważ sygnały na wyjściach czujników mają niską amplitudę zestaw wyposażono w elektroniczne układy kondycjonowania sygnałów: wzmacnianie, filtracja, dostosowanie sygnału do układu wejściowego. Połączeń poszczególnych sekcji i elementów elektronicznych student dokonuje przy pomocy przewodów przyłączeniowych (patchcordów), następnie przy wykorzystaniu wbudowanych w stanowisko ST2311 układów pomiarowych dokonuje pomiarów zgodnie ze scenariuszami ćwiczeń opisanymi w podręczniku użytkowania.
Stanowisko dostarczamy z opisami gotowych ćwiczeń.
Realizowane Zagadnienia Edukacyjne:
- zapoznanie z charakterystykami różnych czujników światła: fotodioda, fototranzystor, fotoogniwo oraz LDR
- zapoznanie z charakterystykami różnych czujników temperatury: termistor, RTD, termopara oraz LM35
- zapoznanie z charakterystykami czujników podczerwieni: L14G1 oraz TSOP1738
- zapoznanie z układem elektronicznym, którego elementem jest dany czujnik
- zapoznanie z zastosowaniami układów kondycjonowania sygnałów, filtrowanie oraz wzmacnianie sygnałów
- studium podłączenia oraz zarządzania sygnałami wyjścia przy użyciu diod LED, brzęczyka oraz linijki LED
