Reverberation Chamber EMC test

Komora rewerberacyjna, Ekranowana (Klatka Faradaya), Hybrydowa


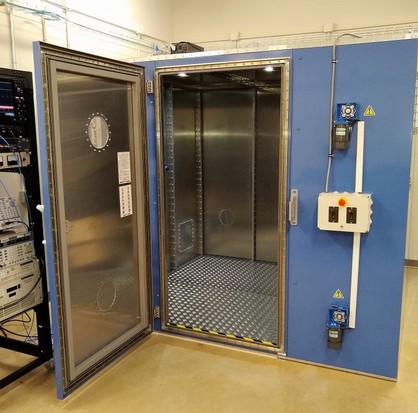

BROSZUR TECHNICZNA Komora Rewerberacyjna - do uzyskiwania silnych pól EM


Komora rewerberacyjna to ekranowane pomieszczenie z minimalnym pochłanianiem energii elektromagnetycznej. Ze względu na niską absorpcję ścian, bardzo wysokie natężenie pola można uzyskać przy umiarkowanej mocy wejściowej. Rolą komory jest generacja pogłosu, czyli wielokrotne odbijanie fal od metalowych ścian komory w celu całościowej ekspozycji badanego obiektu na promieniowanie elektromagnetyczne. Są trzy ogólne określenia komór tego typu:
  • elektromagnetyczna komora rewerberacyjna (w skrócie RVC),
  • komora trybu mieszanego (MSC),
  • komora rewerberacyjna z wibrującymi elementami konstrukcyjnymi (VRC).

Komora VRC jest rodzajm namiotu wykonanym ze specjalnej metalizowanej ekranowanej elastycznej tkaniny zmontowanej jako wnęka wewnątrz komory ekranowanej. Namiot ten zapewnia funkcjonalność tworzenia pola elektromagnetycznego, spolaryzowanego losowo, przestrzennie jednorodnego i izotropowego. Ściany namiotu są wprawiane w drgania mechaniczne w zakresie od 5 do 20 Hz, które poprzez odbijanie fal elektromagnetycznych wewnątrz namiotu dają efekt rewerberacji - losowego nakładania fal (w różnych fazach). Komora VRC jest stosowana do tworzenia środowiska elektromagnetycznego do testów odporności i emisji, ma tę zaletę, że zapewnia krótszy czas testowania niż inne metody testowe, zwiększając poziomy jednorodności.



Elektromagnetyczna komora rewerberacyjna to wielofunkcyjne urządzenie testujące EMC do testów komercyjnych, wojskowych, motoryzacyjnych i innych badań elektromagnetycznych.


Komory rewerberacyjne wykorzystywane są przy pomiarach kompatybilności elektromagnetycznej:
  • odporności na promieniowanie
  • emisji promieniowania
  • parametrów jakości ekranowania
  • charakterystyki absorberów

Komora typu VRC jest łatwa w montażu i może być szybko zmontowana i zdemontowana bezpośrednio u klienta w ciągu kilku godzin! Umożliwia testowanie dużych systemów / instalacji i pokonanie ograniczeń przestrzennych obejmujących również testowane duże urządzenia. Komory VRC konstrukcyjnie są wykonane ze stalowych modułów (stal ocynkowana o grubości 2 mm lub 3 mm.), oraz systemu paneli aluminiowych. Oprócz standardowych modeli wszystkie komory są dostępne w niestandardowych wymiarach zgodnie z indywidualnymi wymaganiami.

Wszystkie systemy mieszadeł Gtemcell są kompatybilne z oprogramowaniem Nexio, Teseq oraz Rohde & Schwarz. Systemami mieszadeł można sterować za pomocą standardowego komputera biurowego lub blatu laboratoryjnego. GTemcell może zaoferować komorę pogłosu jako rozwiązanie „pod klucz” obejmujące oprogramowanie, weryfikację operacyjną i wsparcie serwisowe.
Budowa komory rewerberacyjnej - hybrydowej

Komora rewerberacyjna to rezonator wnękowy o wysokim współczynniku dobroci Q. Przestrzenny rozkład natężeń pola elektrycznego i magnetycznego jest silnie niejednorodny (fale stojące).

Aby zmniejszyć tę niejednorodność, stosuje się jeden lub więcej tunerów (mieszadeł). Tuner / mieszadło to ruchoma konstrukcja z dużymi metalowymi odbłyśnikami, które można przesuwać w różnych orientacjach, aby osiągnąć różne warunki brzegowe i różnorodność rozkładu odbić fal wewnątrz komory - dzięki zmiennej geometrii wnęki - komory rewerberacyjnej.

Najniższa częstotliwość użytkowa (LUF) komory pogłosowej zależy od wielkości komory i konstrukcji tunera. Małe komory mają wyższy LUF niż duże komory.

Film pokazujący komorę: LINK


Budowa komory rewerberacyjnej:
  1. 200 mm. ekranowane szklane okno
  2. anteny monitorowe (dwustożkowe, logarytmiczne, Double ridge horn)
  3. Antena nadawcza (dwustożowa, logarytmiczny, Double Ridge Horn)
  4. Czujnik izotropowy
  5. Metalizowany namiot wibracyjny
  6. Lampka alarmowa ON AIR
  7. Zasilacz skrzynki filtra
  8. Panel wentylacyjny o strukturze plastra miodu
  9. Panel techniczny: N, SMA, światłowód złącza przelotowe, prowadnice fal
  10. System urządzeń wibrujących
  11. System urządzeń wibrujących
