PRZYRZADY POMIAROWE > OSCYLOSKOPY i SKOPOMETRY

Firma SEFRAM / BK Precision specjalizuje się w opracowaniu i produkcji przyrządów pomiarowych na potrzeby warsztatowe i serwisowe. Nowoczesne i szybkie oscyloskopy są niezbędnym narzędziem diagnostycznym każdego warsztatu czy pracowni konstruktorskiej. Tabela zawiera zestawienie najbardziej popularnych oscyloskopów. Jeżeli potrzebne są Państwu oscyloskopy o innych parametrach - prosimy o kontakt.

Najważniejsze parametry charakteryzujące oscyloskopy:
1. Pasmo przenoszenia MHz
Wzmacniacze wejściowe oscykoskopów działają w paśmie od prądu stałego DC do dziesiątek, setek i więcej MHz. Pasmo przenoszenia to częstotliwość przy której wzmocnienie spada o ok. 3dB.

2. Szybkość próbkowania MS/s, GS/s

- w czasie rzeczywistym (Real Time), jest to szybkość działania przetowrników analogowo - cyfrowych, im więcej tym lepiej.
- dla sygnałów powtarzalnych (ETS, Equivalent Time Sampling), jest to funkcja pozwalająca oscyloskopowi na dobre zobrazowanie oglądanego szybkkiego przebiegu, pod warunkiem, że jest to przebieg powtarzalny, np. sygnał sinusoidalny. W ten sposób oscyloskop może prawidłowo wyświetlać kształt szybkiego przebiegu, nawet gdy rzeczywista szybkość (częstotliwość) próbkowania jest mniejsza lub porównywalna z częstotliwością sygnału wejściowego. Zazwyczaj szybkość próbkowania z powtarzaniem (tzw. Repetitive Sampling) jest wielokrotnie wyższa niż Rzeczywista (Real Time). Funkcja stopniowego "gromadzenia" próbek nadaje się do obserwacji prawidłowo zsynchronizowanych sygnałów wejściowych, które mają powtarzalny charakter. Przy pomiarach szybkich sygnałów o charakterze jednorazowym (np. rzadko powtarzalne impu
lsy) musimy polegać na Rzeczywistej Szybkości Próbkowania (Real Time)

3. Długość pamięci - rejestrowanego rekordu  MSłowa
Im większa tym lepiej, dzięki temu można przechwycić dłuższy fragment sygnału, a następnie można go przybliżać (ZOOM) dla dokładnego zbadania.
Dla potrzeb analizy, edycji i tworzenia raportów na podstawie zarejestrowanych sygnałów oscyloskopowych dostępne jest oprogramowanie WaveXpress (SEFRAM / BK- Precision)

MODEL             Parametry Techniczne

Zdjecie

BK2540C    Nowość      Oscyloskop: DSO, MSO
Oscyloskop i Generator AWG (Arbitrary)
  • Pasmo: 70Mhz, 100MHz, 200MHz
  • Próbkowanie do 1GS/s (Real Time)
  • Długość pamięci: 14Mpunktów
  • Niezależne wyjście generatora AWG: generacja dowolnych przebiegów lub przebiegów zarejestrowanych przez oscyloskop
  • Interfejsy PC, Oprogramowanie w komplecie
  • Analizator stanów logicznych - 16 kanałów, dekodowanie komunikacji
  • Odświeżanie ekranu: 60000 wfrms/s, Ekran 8 cali
  • Wejścia 1MOHm, 50Ohm

Broszura techniczna

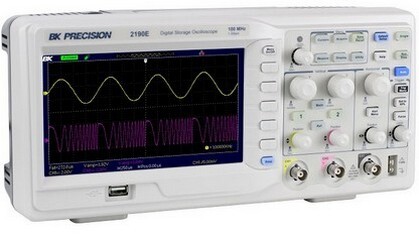

BK2190E
  • Pasmo 100MHz, 2 kanały
  • Ekran 7 cali, 800 x 480
  • 32 Automatyczne funkcje pomiarowe, FFT
  • Interfejs LAN (ETHERNET) - standard, USB- standard
  • Pamięć: 40 000 punktów
  • Oprogramowanie PC - w komplecie dostawy

BROSZURA TECHNICZNA
PROGRAM DO ZDALNEGO STEROWANIA
INSTRUKCJA OBSŁUGI

53103
    100 MHz bandwidth, 2 channels
   8 bit vertical resolution
   External trigger
   Autoset
   250Ms/channel & 25Gs/s ETS
   4K memory per channel
   19 automatic measurements including Go-No-GO and FFT and +, - operators
   Datalogger mode
   Colour TFT LCD
   Detailed on-screen-help, with multi languages
   USB Host (front panel) and USB device (rear panel)
   Compact design


Broszura Techniczna

5352DC
    50 MHz bandwidth, 2 channels
   8 bit vertical resolution
   External trigger
   Autoset
   250Ms/channel & 25Gs/s ETS
   4K memory per channel
   19 automatic measurements including Go-No-GO and FFT and +, - operators
   Datalogger mode
   Colour TFT LCD
   Detailed on-screen-help, with multi languages
   USB Host (front panel) and USB device (rear panel)
   Compact design


Broszura Techniczna

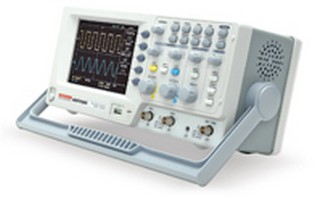

5372DC
    70 MHz bandwidth, 2 channels
   8 bit vertical resolution
   External trigger
   Autoset
   250Ms/channel & 25Gs/s ETS
   4K memory per channel
   19 automatic measurements including Go-No-GO and FFT and +, - operators
   Datalogger mode
   Colour TFT LCD
   Detailed on-screen-help, with multi languages
   USB Host (front panel) and USB device (rear panel)
   Compact design


Broszura Techniczna

54102DC
   Bandwidth 100 MHz, 2 channels
   Vertical resolution : 8 bit
   External trigger
   Autoset
   1Gs/s sampling per channel and 25 Gs/s in ETS
   2Mpoints memory (maxi.) per channel
   27 automatic measurements, including FFT, +, - operators
   Go-No-Go and Datalogger mode
   LCD TFT coloured screen
   Multi languages Help and menus
   USB Host (front panel) and USB devices (rear panel) interfaces
   Very compact design
   Supplied with 2 probes


Broszura Techniczna

54152DC
   Bandwidth 150 MHz, 2 channels
   Vertical resolution : 8 bit
   External trigger
   Autoset
   1Gs/s sampling per channel and 25 Gs/s in ETS
   2Mpoints memory (maxi.) per channel
   27 automatic measurements, including FFT, +, - operators
   Go-No-Go and Datalogger mode
   LCD TFT coloured screen
   Multi languages Help and menus
   USB Host (front panel) and USB devices (rear panel) interfaces
   Very compact design
   Supplied with 2 probes


Broszura Techniczna

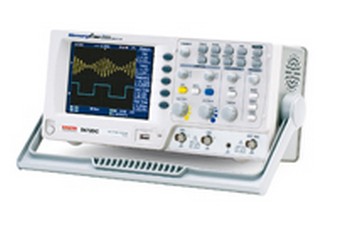

5472DC
   Bandwidth 70 MHz, 2 channels
   Vertical resolution : 8 bit
   External trigger
   Autoset
   1Gs/s sampling per channel and 25 Gs/s in ETS
   2Mpoints memory (maxi.) per channel
   27 automatic measurements, including FFT, +, - operators
   Go-No-Go and Datalogger mode
   LCD TFT coloured screen
   Multi languages Help and menus
   USB Host (front panel) and USB devices (rear panel) interfaces
   Very compact design
   Supplied with 2 probes


Broszura Techniczna

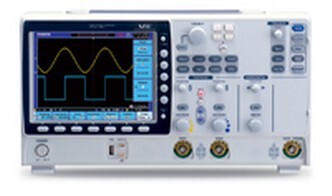

6152
    150MHz bandwidth
   2 channels
   2.5Gs/s sampling and 100Gs/s (ETS)
   Memoiry: 25k points per channel
   Autoset
   FFT and FFT RMS
   28 automatic measurements
   Color LCD, 8 inches (800 x 600)
   Unique split screen feature
   Input impedance: 50ohms, 75 ohms or 1Mohms
   Interfaces: RS-232, 2 x USB, Ethernet, IEEE (with optional converter)
   SVGA output



Broszura Techniczna

6154
   150MHz bandwidth
   4 channels
   5Gs/s sampling and 100Gs/s (ETS)
   Memoiry: 25k points per channel
   Autoset
   FFT and FFT RMS
   28 automatic measurements
   Color LCD, 8 inches (800 x 600)
   Unique split screen feature
   Input impedance: 50ohms, 75 ohms or 1Mohms
   Interfaces: RS-232, 2 x USB, Ethernet, IEEE (with optional converter)
   SVGA output



Broszura Techniczna

6252
   250MHz bandwidth
   2 channels
   2.5Gs/s sampling and 100Gs/s (ETS)
   Memoiry: 25k points per channel
   Autoset
   FFT and FFT RMS
   28 automatic measurements
   Color LCD, 8 inches (800 x 600)
   Unique split screen feature
   Input impedance: 50ohms, 75 ohms or 1Mohms
   Interfaces: RS-232, 2 x USB, Ethernet, IEEE (with optional converter)
   SVGA output



Broszura Techniczna

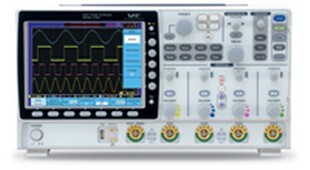

6254
   250MHz bandwidth
   4 channels
   5Gs/s sampling and 100Gs/s (ETS)
   Memoiry: 25k points per channel
   Autoset
   FFT and FFT RMS
   28 automatic measurements
   Color LCD, 8 inches (800 x 600)
   Unique split screen feature
   Input impedance: 50ohms, 75 ohms or 1Mohms
   Interfaces: RS-232, 2 x USB, Ethernet, IEEE (with optional converter)
   SVGA output



Broszura Techniczna

6352
   350MHz bandwidth
   2 channels
   5Gs/s sampling and 100Gs/s (ETS)
   Memoiry: 25k points per channel
   Autoset
   FFT and FFT RMS
   28 automatic measurements
   Color LCD, 8 inches (800 x 600)
   Unique split screen feature
   Input impedance: 50ohms, 75 ohms or 1Mohms
   Interfaces: RS-232, 2 x USB, Ethernet, IEEE (with optional converter)
   SVGA output



Broszura Techniczna

6354
   350MHz bandwidth
   4 channels
   5Gs/s sampling and 100Gs/s (ETS)
   Memoiry: 25k points per channel
   Autoset
   FFT and FFT RMS
   28 automatic measurements
   Color LCD, 8 inches (800 x 600)
   Unique split screen feature
   Input impedance: 50ohms, 75 ohms or 1Mohms
   Interfaces: RS-232, 2 x USB, Ethernet, IEEE (with optional converter)
   SVGA output



Broszura Techniczna

5060D

*  60 MHz bandwidth, 2 channels
   * 8 bit vertical resolution
   * 100Ms/channel & 25Gs/s ETS
   * 125K memory per channel
   * 15 automatic measurements
   * Detailed on-screen-help
   * RS-232 and USB/Centronics interface (option)


Broszura PDF

5062DC
   *  60 MHz bandwidth, 2 channels
   * 8 bit vertical resolution
   * 1Gs/s & 25Gs/s ETS
   * 25K memory per channel
   * 27 automatic measurements
   * Colour TFT LCD
   * Detailed on-screen-help
   * RS-232 and USB Host interface



Broszura PDF

5064DC
   *  60 MHz bandwidth, 2 channels
   * 8 bit vertical resolution
   * 1Gs/s & 25Gs/s ETS
   * 25K memory per channel
   * 27 automatic measurements
   * Colour TFT LCD
   * Detailed on-screen-help
   * RS-232 and USB Host interface



Broszura PDF

5160DC
   *  100 MHz bandwidth, 2 channels
   * 8 bit vertical resolution
   * 1Gs/s & 25Gs/s ETS
   * 25K memory per channel
   * 27 automatic measurements
   * Colour TFT LCD
   * Detailed on-screen-help
   * RS-232 and USB Host interface



Broszura PDF

5164DC
   *  100 MHz bandwidth, 4 channels
   * 8 bit vertical resolution
   * 1Gs/s & 25Gs/s ETS
   * 25K memory per channel
   * 27 automatic measurements
   * Colour TFT LCD
   * Detailed on-screen-help
   * RS-232 and USB Host interface



Broszura PDF

5260DC
   *  200 MHz bandwidth, 2 channels
   * 8 bit vertical resolution
   * 1Gs/s & 25Gs/s ETS
   * 25K memory per channel
   * 27 automatic measurements
   * Colour TFT LCD
   * Detailed on-screen-help
   * RS-232 and USB Host interface



Broszura PDF

5264DC
   *  200 MHz bandwidth, 4 channels
   * 8 bit vertical resolution
   * 1Gs/s & 25Gs/s ETS
   * 25K memory per channel
   * 27 automatic measurements
   * Colour TFT LCD
   * Detailed on-screen-help
   * RS-232 and USB Host interface



Broszura PDF

5322DC
   *  25 MHz bandwidth, 2 channels
   * 8 bit vertical resolution
   * 250Ms/channel & 25Gs/s ETS
   * 4K memory per channel
   * 19 automatic measurements including Go-No-GO and FFT
   * Colour TFT LCD
   * Detailed on-screen-help
   * USB and SD Card interface
   * Compact design



Broszura PDF

5342DC
   *  40 MHz bandwidth, 2 channels

   * 8 bit vertical resolution
   * 250Ms/channel & 25Gs/s ETS
   * 4K memory per channel
   * 19 automatic measurements including Go-No-GO and FFT
   * Colour TFT LCD
   * Detailed on-screen-help
   * USB and SD Card interface
   * Compact design



Broszura PDF

5382DC
   *  100 MHz bandwidth, 2 channels
   * 8 bit vertical resolution
   * 250Ms/channel & 25Gs/s ETS
   * 4K memory per channel
   * 19 automatic measurements including Go-No-GO and FFT
   * Colour TFT LCD
   * Detailed on-screen-help
   * USB and SD Card interface
   * Compact design



Broszura PDF

5442DC
   * Bandwidth 60 MHz, 2 channels
   * Vertical resolution : 8 bit
   * 1Gs/s sampling per channel and 25 Gs/s in ETS
   * 2Mpoints memory (maxi.) per channel
   * 27 automatic measurements, including FFT
   * LCD TFT coloured screen
   * Multilanguages Help
   * USB and SD Card interfaces
   * Very compact design
   * Supplied with 2 probes


Broszura PDF

5462DC
   * Bandwidth 100 MHz, 2 channels
   * Vertical resolution : 8 bit
   * 1Gs/s sampling per channel and 25 Gs/s in ETS
   * 2Mpoints memory (maxi.) per channel
   * 27 automatic measurements, including FFT
   * LCD TFT coloured screen
   * Multilanguages Help
   * USB and SD Card interfaces
   * Very compact design
   * Supplied with 2 probes



Broszura PDF

BK2532DC
# 40 MHz bandwidth, 500 MSa/s sample rate
# Color display
# One touch automatic setup for ease of use (Auto)
# 4000 point record length for each channel
# FFT standard plus 4 additional math functions
# Cursors with readouts
# Eleven automatic measurements
# Extensive Trigger capabilities including Pulse Width and line-selectable Video trigger
# Save/Recall setup and waveform data
# Transfer waveform data, screen shots and measurement results to a Windows PC via USB port. Analyze measurement results "off-line" or in real-time



Broszura PDF
