Pomiary i Analiza Jakosci Energii Elektrycznej ALGODUE


Firma Algodue Elettronica specjalizuje się w zakresie projektowania, produkcji i dostosowywania systemów do pomiaru, oraz monitorowania energii elektrycznej



Wszystkie produkty (analizatory sieci, liczniki energii z certyfikatem MID, cewki Rogowskiego z certyfikatem UL, certyfikaty PQ METERS klasy A) można dodatkowo dostosować i opracować zgodnie z konkretnymi wymaganiami projektu lub rynku.   INFORMACJA ZBIORCZA

ALGODUE na YouTube

  • Analizatory sieci do kontroli i jakości energii

  • Mierniki energii z certyfikatem MID

  • Certyfikowane cewki Rogowskiego UL

  • Analizatory jakości energii klasy A


Wszystkie produkty (analizatory sieci, liczniki energii z certyfikatem MID, cewki Rogowskiego z certyfikatem UL, certyfikaty PQ METERS klasy A) można dodatkowo dostosować i opracować zgodnie z konkretnymi wymaganiami projektu lub rynku.

INFORMACJA ZBIORCZA - Analizatory i mierniki energii elektrycznej zasilania



Analizatory sieci
algodue_analizatory
Mierniki energii
algodue_analizatory
KATALOG - Jakość Energii, Pomiary


Cewki Rogowskiego
Algodue_cewki
Analizatory jakości prądu
Algodue_jakosc
.

ANALIZATORY ENERGII ELEKTRYCZNEJ   ALGODUE (IT)

Analizatory mocy do kontroli energii w środowisku przemysłowym do montażu na szynie Din i na panelu (96x96mm).
Nadają się do połączenia z cewkami Rogowskiego.

UPM209

4 moduły DIN, wielofunkcyjny miernik trójfazowy




  • 4 moduły DIN w wersji kompaktowej
  • W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
  • Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
  • Wersja do 1 lub 5A CT lub do bezpośredniego podłączenia do 80A
  • Możliwość połączenia przez PT
  • Do 8 MB na zapis danych (wersja ENH)
  • Możliwość rejestracji wszystkich liczników energii (wersja ENH)
  • Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX (wersja ENH)
  • Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
  • Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego
UPM209RGW
4 moduły DIN wielofunkcyjny miernik 3-fazowy z cewkami Rogowskiego



  • Kompaktowa wersja z 4 modułami DIN
  • W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
  • Główne parametry elektryczne zmierzone i wyświetlone w celu ekonomicznej analizy zużycia
  • 4 dostępne ZESTAWY: długość cewki 30, 45, 70, 90 cm
  • 3 wybierane skale prądu
  • Możliwość połączenia przez PT
  • Do 8 MB na zapis danych
  • Możliwość rejestracji wszystkich liczników energii
  • Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX
  • Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
  • Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego
UPM309

Trójfazowy miernik wielofunkcyjny energii elektrycznej DIN 96x96



Wersja kompaktowa DIN 96x96, tylko głębokość 39 mm
  • W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
  • Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
  • Wersja do 1 lub 5A CT i do bezpośredniego podłączenia do 6A
  • Możliwość połączenia przez PT
  • Do 8 MB na zapis danych (wersja ENH)
  • Możliwość rejestracji wszystkich liczników energii (wersja ENH)
  • Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX (wersja ENH)
  • Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
  • Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego
  • 2 wyjścia cyfrowe, 1 wejście cyfrowe, 1 wyjście analogowe (opcjonalnie)
  • Klasa dokładności 0,5 zgodnie z IEC / EN 61557-12 dla mocy czynnej / energii
UPM309RGW

Wielofunkcyjny miernik trójfazowy energii elektrycznej DIN 96x96 z cewkami Rogowskiego



  • Wersja ultra kompaktowa DIN 96x96, tylko głębokość 39 mm
  • W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
  • Główne parametry elektryczne zmierzone i wyświetlone w celu ekonomicznej analizy zużycia
  • 4 dostępne ZESTAWY: długość cewki 30, 45, 70, 90 cm
  • 3 wybierane skale prądu
  • Możliwość połączenia przez PT
  • Do 8 MB na zapis danych
  • Możliwość rejestracji wszystkich liczników energii
  • Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX
  • Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
  • Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego
  • 2 wyjścia cyfrowe, 1 wejście cyfrowe, 1 wyjście analogowe (opcjonalnie)
  • Klasa dokładności 0,5 zgodnie z IEC / EN 61557-12 dla mocy czynnej / energii
.
UPA20

Wielofunkcyjny miernik wielofunkcyjny energii elektrycznej DIN 96x96




  • Wersja kompaktowa DIN 96x96
  • Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
  • Do przekładników prądowych (brak w zestawie)
  • Wykrywanie błędów okablowania
  • Dostępne opcjonalne moduły wtykowe do komunikacji, wejść / wyjść
  • Klasa energii czynnej 0,5 S zgodnie z IEC 62053-22
  • Zgodny z IEC 61557-12, standardem odniesienia dla PMD (Performance Metering & monitoring Devices)
  • Produkt z certyfikatem UL - nr UL E231725
UPA41

Miernik wielofunkcyjny energii elektrycznej DIN 96x96
do monitorowania energii



  • Wersja kompaktowa DIN 96x96
  • Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
  • Do przekładników prądowych (brak w zestawie)
  • Programowalny VT
  • Wykrywanie błędów okablowania
  • Wyświetlanie przewidywanych wartości mocy
  • Dostępne opcjonalne moduły wtykowe do komunikacji, wejść / wyjść, temperatury
  • Klasa energii czynnej 0,5 S zgodnie z IEC 62053-22
  • Zgodny z IEC 61557-12, standardem odniesienia dla PMD
  • (Urządzenia do pomiaru i monitorowania wydajności)
  • Produkt z listy UL - nr UL E231725 (tylko UPA30)
.
UPA30

Miernik wielofunkcyjny energii elektrycznej DIN 96x96
do monitorowania energii



  • Wersja kompaktowa DIN 96x96
  • Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
  • Do przekładników prądowych (brak w zestawie)
  • Programowalny VT
  • Wykrywanie błędów okablowania
  • Wyświetlanie przewidywanych wartości mocy
  • Dostępne opcjonalne moduły wtykowe do komunikacji, wejść / wyjść, temperatury
  • Klasa energii czynnej 0,5 S zgodnie z IEC 62053-22
  • Zgodny z IEC 61557-12, standardem odniesienia dla PMD
  • (Urządzenia do pomiaru i monitorowania wydajności)
  • Produkt z listy UL - nr UL E231725 (tylko UPA30)
.
MIERNIK ENERGII MID

Mierniki jednofazowe i trójfazowe do pomiaru i kontroli zużycia, z certyfikatem MID, dopasowane do odpowiednich modułów komunikacyjnych lub zintegrowanej komunikacji.
UEM1P5

Trójfazowy licznik energii elektrycznej do przekładników prądowych 1/5A z wbudowaną komunikacją



  • UEM1P5-4D R do komunikacji RS485 Modbus RTU / ASCII
  • UEM1P5-D M do komunikacji M-Bus
  • UEM1P5-4D E do komunikacji Ethernet (Modbus TCP)
  • Dla 1 lub 5A CT
  • Programowalny współczynnik CT
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci 4-przewodowych ze zrównoważonym lub niezrównoważonym obciążeniem. Model M-BUS może być stosowany również do sieci przewodowych 3/4
  • Klasa B zgodnie z EN 50470-3 (MID)
  • 8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
  • Wyjście S0 dla emisji impulsu energii
  • Dostępne z certyfikatem MID
UEC1P5-X

Trójfazowy programowalny licznik energii elektrycznej 3 lub 4 przewodowy do przekładników prądowych 1 / 5A



  • Dla 1 lub 5A CT
  • Programowalny współczynnik CT
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
  • Klasa B zgodnie z EN 50470-3 (MID)
  • Wprowadzanie taryf
  • 2 wyjścia S0 do emisji impulsu energii
  • Wyświetlacz LCD z 8 głównymi cyframi
  • Port optyczny IR do komunikacji z modułami zewnętrznymi
  • Dostępne z certyfikatem MID
UEM6C

Trójfazowy licznik energii elektrycznej do przekładników prądowych 1 / 5A z wbudowaną komunikacją - KLASA C



  • Dostępna wbudowana komunikacja: RS485 Modbus RTU / ASCII lub M-Bus lub Ethernet (Modbus TCP)
  • Dla 1 lub 5A CT
  • Programowalny współczynnik CT
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci 4-przewodowych ze zrównoważonym lub niezrównoważonym obciążeniem. Model M-BUS może być stosowany również do sieci przewodowych 3/4
  • 8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
  • Wyjście S0 dla emisji impulsu energii
  • Klasa C zgodnie z EN 50470-3 (MID)
  • Dostępne z certyfikatem MID
UEC6C-X

Trójfazowy 3 lub 4 przewodowy programowalny licznik energii elektrycznej do przekładników prądowych 1 / 5A - KLASA C



  • Dla 1 lub 5A CT
  • Programowalny współczynnik CT
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
  • Wprowadzanie taryf
  • 2 wyjścia S0 do emisji impulsu energii
  • Wyświetlacz LCD z 8 głównymi cyframi
  • Port optyczny IR do komunikacji z modułami zewnętrznymi
  • Klasa C zgodnie z EN 50470-3 (MID)
  • Dostępne z certyfikatem MID
UEM80

Trójfazowy licznik energii elektrycznej do bezpośredniego połączenia 80A z wbudowaną komunikacją


  • UEM80-4D R do komunikacji RS485 Modbus RTU / ASCII
  • UEM80-D M do komunikacji M-Bus
  • UEM80-4D E do komunikacji Ethernet (Modbus TCP)
  • Bezpośrednie połączenie do 80 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci 4-przewodowych ze zrównoważonym lub niezrównoważonym obciążeniem. Model M-BUS może być stosowany również do sieci przewodowych 3/4
  • Klasa B zgodnie z EN 50470-3 (MID)
  • 8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
  • Wyjście S0 dla emisji impulsu energii
  • Dostępne z certyfikatem MID
UEC80-X

Trójfazowy 3 lub 4 przewodowy programowalny licznik energii elektrycznej do bezpośredniego podłączenia 80A



  • Bezpośrednie połączenie do 80 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
  • Klasa B zgodnie z EN 50470-3 (MID)
  • Wprowadzanie taryf
  • 2 wyjścia S0 do emisji impulsu energii
  • Wyświetlacz LCD z 8 głównymi cyframi
  • Port optyczny IR do komunikacji z modułami zewnętrznymi
  • Dostępne z certyfikatem MID

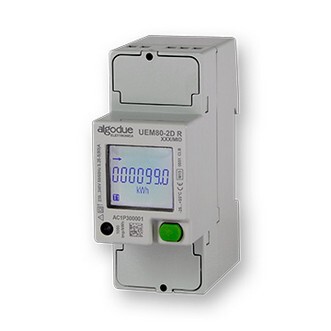

UEM80-2D

Jednofazowy licznik energii elektrycznej do bezpośredniego połączenia 80A z wbudowaną komunikacją



  • UEM80-2D R do komunikacji RS485 Modbus RTU / ASCII
  • UEM80-2D M do komunikacji M-Bus
  • UEM80-2D E do komunikacji Ethernet (Modbus TCP)
  • Bezpośrednie połączenie do 80 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Klasa B zgodnie z EN 50470-3 (MID)
  • 8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
  • Wyjście S0 dla emisji impulsu energii
  • Wyświetlacz LCD z 7 głównymi cyframi
  • Dostępne z certyfikatem MID
UEC80-2X

Jednofazowy 2-przewodowy licznik energii elektrycznej do bezpośredniego podłączenia 80A



  • Bezpośrednie połączenie do 80 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Klasa B zgodnie z EN 50470-3 (MID)
  • Wprowadzanie taryf
  • 2 wyjścia S0 do emisji impulsu energii
  • Wyświetlacz LCD z 7 głównymi cyframi
  • Port optyczny IR do komunikacji
  • Dostępne z certyfikatem MID
UEM40-2C

Jednofazowy licznik energii elektrycznej do bezpośredniego połączenia 40A z wbudowaną komunikacją



  • Podłączenie bezpośrednie do 40 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • UEC40-2C dla prostego licznika energii bez wbudowanej komunikacji
  • UEM40-2C R do komunikacji RS485 Modbus RTU
  • UEM40-2C M do komunikacji M-Bus
  • Wysoka niezawodność
  • 1 kompaktowy moduł DIN
  • Szybka instalacja
  • Wyjście S0 dla emisji impulsu energii
  • Wyświetlacz LCD z 7 głównymi cyframi
  • Dostępne z certyfikatem MID
UEC40-2C

Jednofazowy 2-przewodowy liczni kenergii elektrycznej do bezpośredniego połączenia 40A bez komunikacji



  • Bezpośrednie połączenie do 40 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • UEC40-2C dla prostego licznika energii bez wbudowanej komunikacji
  • UEM40-2C R do komunikacji RS485 Modbus RTU
  • UEM40-2C M do komunikacji M-Bus
  • Wysoka niezawodność
  • 1 kompaktowy moduł DIN
  • Szybka instalacja
  • Wyjście S0 dla emisji impulsu energii
  • Wyświetlacz LCD z 7 głównymi cyframi
  • Dostępne z certyfikatem MID
UEC1P5-4X

Trójfazowy 4-przewodowy licznik energii elektrycznej do przekładników prądowych 1 / 5A



  • Bezpośrednie połączenie do 80 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
  • Klasa B zgodnie z EN 50470-3 (MID)
  • Wprowadzanie taryf
  • 2 wyjścia S0 do emisji impulsu energii
  • Wyświetlacz LCD z 8 głównymi cyframi
  • Port optyczny IR do komunikacji z modułami zewnętrznymi
  • Dostępne z certyfikatem MID
UEC80-4X

Trójfazowy 4-przewodowy licznikenergii elektrycznej do bezpośredniego podłączenia 80A



  • Bezpośrednie połączenie do 80 A.
  • W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
  • Dla sieci 4-przewodowych
  • Klasa B zgodnie z EN 50470-3 (MID)
  • Wprowadzanie taryf
  • 2 wyjścia S0 do emisji impulsu energii
  • Wyświetlacz LCD z 8 głównymi cyframi
  • Port optyczny IR do komunikacji z modułami zewnętrznymi
  • Dostępne z certyfikatem MID
Moduły komunikacyjne
Do połączenia z seriami UEC1P5 i UEC80


  • Kompaktowy rozmiar (1-2 moduły DIN)
  • Łatwy w użyciu: brak fizycznego połączenia dzięki portowi optycznemu do połączenia z licznikiem energii
  • Możliwość zmiany sposobu użytkowania modułu komunikacyjnego zgodnie z wymaganą aplikacją
  • Moduły: KNX, M-Bus, RS485 Modbus, LAN Gateway
.
CEWKI ROGOWSKIEGO

Elastyczne cewki Rogowskiego można łączyć z integratorami lub odpowiednimi urządzeniami pomiarowymi, aby uzyskać kompaktowy system pomiarowy.

Cewka Rogowskiego (przetwornik Rogowskiego, pas Rogowskiego, transformator Rogowskiego, potencjometr magnetyczny) – rodzaj transformatora bezrdzeniowego wykorzystywanego do badań przebiegów prądu zmiennego bez konieczności rozcinania i podłączania do badanego przewodu. (Wikipedia)
MFC150
Elastyczna cewka Rogowskiego Ø8 mm


  • Odpowiedni do pomiaru prądów od mA do setek kA
  • Wysoka liniowość
  • Szeroki zakres dynamiki
  • Bardzo przydatny w przypadku przewodów o dużych rozmiarach lub niewygodnych kształtach lub w miejscach o ograniczonym dostępie
  • Brak zagrożenia ze strony otwartego obwodu wtórnego
  • Nieuszkodzony przez duże przeciążenia
  • Nieinwazyjne, brak zasilania z głównego
  • Dzięki niewielkiej wadze można go zmieniać na mierzonym przewodzie
  • Całkowicie ekranowany
  • Certyfikat UL Recognized Component Mark UL 61010-1
MFC150-UI
Cewka Rogowskiego UL 2808 Ø8 mm



  • Nadaje się do pomiaru prądów od mA do setek kA
  • Wysoka liniowość
  • Szeroki zakres dynamiki
  • Bardzo przydatny w przypadku przewodów o dużych rozmiarach lub niewygodnych kształtach lub w miejscach o ograniczonym dostępie
  • Brak zagrożenia ze strony otwartego obwodu wtórnego
  • Nieuszkodzony przez duże przeciążenia
  • Nieinwazyjne, brak zasilania z głównego
  • Dzięki niewielkiej wadze można go zmieniać na mierzonym przewodzie
  • Całkowicie ekranowany
  • Certyfikat UL 2808
MFC190
Elastyczna cewka Rogowskiego Ø12 mm


  • Wysoka czułość
  • Odpowiedni do pomiaru prądów od mA do setek kA
  • Wysoka wartość wyjściowa
  • Wysoka liniowość
  • Szeroki zakres dynamiki
  • Bardzo przydatny w przypadku przewodów o dużych rozmiarach lub niewygodnych kształtach lub w miejscach o ograniczonym dostępie
  • Brak zagrożenia ze strony otwartego obwodu wtórnego
  • Nieuszkodzony przez duże przeciążenia
  • Nieinwazyjne, brak zasilania z głównego
  • Dzięki niewielkiej wadze można go zmieniać na mierzonym przewodzie
  • Całkowicie ekranowany
  • Certyfikat UL Recognized Component Mark UL 61010-1
RPS50
Wieloskalowy pojedynczy konwerter cewek Rogowskiego


  • Trzy skale wybierane za pomocą przełączników DIP
  • Wyrównanie i przesunięcie o 90 ° sygnału cewki Rogowskiego
  • 1 lub 3 wyjście VRMS pełnej skali dla wartości chwilowej
  • Wyjście DC dla wartości skutecznej
  • Kompaktowa obudowa na szynę DIN
  • Zasilacz 80 ... 250 VAC
.
FCA3000
Trójfazowy przetwornik cewki Rogowskiego


  • Trzy kanały wejściowe cewek Rogowskiego
  • Trzy prawdziwe wyjścia prądu stałego RMS DC
  • Jedno wyjście DC dla sumy kanałów
  • Wyjście 0 ... 20 mA, 4 ... 20 mA lub 0 ... 10 VDC
  • Czas reakcji wybierany zworkami
  • Odpowiedni do układów trójfazowych
  • 3000 Standardowa wartość pełnej skali
  • Możliwość dostosowania pełnej skali do setek kA
  • Kompaktowy rozmiar 9 modułów DIN
.
ANALIZATOR JAKOŚCI MOCY KLASY A

Jakość energii - analizatory sieci klasy A zgodnie z normą IEC / EN 61000-4-30: 2015 Ed.3 do monitorowania jakości energii zarówno dla przemysłu, jak i dostawców energii elektrycznej.
PQM3000
19-calowy analizator jakości energii w szafie typu A do przekładników prądowych


  • Montaż w szafie 19 ”
  • Pomiar harmonicznych i interharmonicznych
  • Zapis danych do dalszej analizy EN 50160
  • Dane zapisane w standardowych formatach plików PQDIF i CSV
  • Wbudowany serwer internetowy
  • Komunikacja w sieciach Ethernet i 4G
  • Dołączony zewnętrzny moduł GPS dla dokładnego pomiaru czasu
  • Wewnętrzny akumulator zapasowy
  • Certyfikowany zgodnie z IEC / EN 61000-4-30: 2015 Ed.3, klasa A dla charakterystyk napięcia
.
PQM4000
Analizator jakości energii klasy A DIN 192x144 do przekładników prądowych


  • Pomiar harmonicznych i interharmonicznych
  • Zapis danych do dalszej analizy EN 50160
  • Dane zapisane w standardowych formatach plików PQDIF i CSV
  • Wbudowany serwer internetowy
  • Komunikacja przez Ethernet, RS485 i WIFI
  • Port hosta USB do przesyłania danych
  • Zintegrowany GPS dla dokładnego pomiaru czasu
  • Wyświetlacz TFT o wysokiej rozdzielczości z pojemnościowym dotykiem
  • Wewnętrzny akumulator zapasowy
  • Certyfikowany zgodnie z IEC / EN 61000-4-30: 2015 Ed.3, klasa A dla charakterystyk napięcia
Wróć do spisu treści
