LXI temperatura - VTI Instruments

Instrumenty i sprzęt LXI
Przyrządy LXI obejmują moduły LXI, które podłącza się do obudowy do samodzielnych urządzeń, które mają dedykowane połączenia LXI i sprzętowe magistrale wyzwalania. Przyrządy te można skonfigurować tak, aby mierzyły wiele typów zmiennych, PRECYZYJNIE. Niektóre z tych instrumentów zawierają również 6,5-cyfrowe multimetry cyfrowe oraz programowalne przez użytkownika cyfrowe obwody alarmowe. Dostępne są samodzielne przyrządy, posiadające galwanicznie izolowane wejścia.
Oprogramowanie LXI
Nasz pakiet oprogramowania "pod klucz" EXLab obsługuje nasze przyrządy LXI i zapewnia intuicyjny interfejs graficzny, za pomocą którego można szybko i skutecznie konfigurować je oraz zapisywać dane w otwartych formatach.
Seria EX1400
PRECYZYJNA REJESTRACJA TEMPERATURY    0,2 ° C

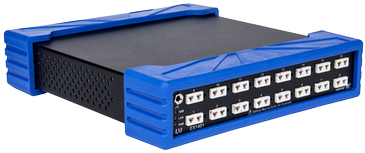

EX1401, Izolowane Kanały
16-CHANNEL ISOLATED THERMOCOUPLE AND VOLTAGE MEASUREMENT INSTRUMENT,     POBIERZ BROSZURĘ
Typowa dokładność ± 0,20 ° C
16-kanałowe izolowane uniwersalne termopary / wejścia napięciowe
Power over Ethernet + (PoE +)
Prędkość próbkowania 20K próbek / sekundę / kanał
24-bitowy przetwornik ADC na kanał
Izolacja kanał-ziemia 500 V
Izolacja pomiędzy kanałami 1000 V
Wbudowane równoległe przesyłanie danych
W pełni funkcjonalny Interfejs WWW, Oprogramowanie EXLab
Interfejs LXI Ethernet

EX1401 zapewnia dokładność ± 0.20 ° C, izolację kanału kanałowego 1000 V, wbudowane funkcje autotestu i niezależne 24-bitowe przetworniki ADC na kanał. Szybkość próbkowania 20K / sekundę / kanał pozwala na wykorzystanie go w aplikacjach z szybkimi zmianami temperatury. Zastosowanie: testowanie pojazdów i akumulatorów, testowaniu silników odrzutowych, testy żywotności (przyśpieszone, HALT / HASS) i monitorowaniu stanu zdrowia. Może być stosowany w każdym środowisku testowym, które wymaga dokładnego pomiaru temperatury i powtarzalności. Równoległe przechowywanie danych i autonomiczne autonomiczne tryby pracy dodatkowo zwiększają użyteczność tego wszechstronnego instrumentu.

Zastosowania:
  • Rejestracja danych temperaturowych
  • Testowanie beterii i ogniw
  • Testy turbin gazowych
  • HALT/HASS - przyśpieszone testowanie żywotności i niezawodności
  • Testy sprzętu automotive - na pokładzie
  • Testowanie silników elektrycznych
  • Testowanie tuneli aerodynamicznych
  • Testy niezawodności silników rakietowych
  • Monitoring w służbie zdrowia

EX1403 - PREYZYJNA REJESTRACJA NAPRĘŻEŃ, POMIARY MOSTKOWE
16-CHANNEL BRIDGE AND STRAIN GAUGE INSTRUMENT,   POBIERZ BROSZURĘ
16-kanałowe pomiary naprężeń, mostkowe, napięciowe
24-bitowy ADC na kanał
102,4 ksamples / sekunda / kanał
Wbudowany mostek do wyboru: quarter bridge 1/4 (120, 350, 1 K i zdefiniowane przez użytkownika), half / full bridge
Wsparcie TED, niezależna filtracja dla każdego kanału
Wbudowana kalibracja bocznika
Synchronizacja IEEE-1588
Power over Ethernet (PoE) lub wejście 10–50 V DC
W pełni funkcjonalny Interfejs WWW, Oprogramowanie EXLab


Precyzyjny mostek i miernik odkształceń EX1403 wyznacza nowy standard pomiarów naprężeń i mostów, zapewniając najwyższe możliwe pomiary wydajności przy jednoczesnej kontroli ogólnych kosztów sprzętu testowego. Szesnaście kanałów naprężenia lub napięcia, niezależne 24-bitowe przetworniki ADC na kanał, rozbudowane filtrowanie wybierane przez oprogramowanie i niezależne ścieżki kondycjonowania sygnału zapewniają wyjątkową dokładność i niezawodność. Wbudowane kondycjonowanie sygnału, programowalne wzbudzenie i możliwość wyboru mostka, wszystkie zintegrowane z instrumentem i konfigurowalne na podstawie poszczególnych kanałów, znacznie upraszczają konfigurację i konfigurację. Dzięki niezrównanej wydajności, dokładności i niezawodności, EX1403 jest rozwiązaniem „go-to” dla najbardziej złożonych aplikacji testowych na całym świecie. Pojedynczy system, który może zapewnić wysokiej jakości statyczne lub szybkie pomiary odkształceń:
• Test strukturalny i zmęczeniowy płatowca
• Test strukturalny rakiety i satelity
• Test obciążenia w tunelu aerodynamicznym
• Pomiary mostów ogólnego przeznaczenia
• Testowanie materiałów ramy obciążeniowej

EX1000 Series    DANE TECHNICZNE
EX1032A VTI Instruments

Precyzyjne, wielokanałowe pomiary tempetratury i napięcia. Systemy skalowalne, Interfejs www, oprogramowanie

EX1000A: 48 kanałów napięciowych
EX1000A-TC: 48 kanałów przystosowanych do termopar
EX1016A: 16 kanałów dla termopar, 32 kanały pomiaru napięcia
EX1032A: 32 kanały dla termopar, 16 kanałów napięciowych
EX1048A: 48 kanałów dla termopar
EX10SC: Moduł Kondycjonowania sygnałów

Przyrządy serii EX1000 są zbudowane w standardzie LXI, pracuja samodzielnie, mozna też tworzyć bardzo duże systemy - skalowalność.

W serii EX1000 zostały wbudowane rozwiązania zapewniające wysoką precyzję i powtarzalność pomiarów, takie jak:
- zintegrowane kondycjonowanie sygnałów
- zaawansowana kompensacja termiczna zimnego złącza CJC
- pełna, automatyczna kalibracja całego toru, end - to - end
- detekcja przerwy w obwodzie - open transducer detection (7.5nA)
  • Oparcie protokołu LAN Extension Instrumentation na powszechnie znanym i szeroko obsługiwanym protokole sieciowym umożliwia lokalizowanie instrumentów w różnych obszarach geograficznych. Jest to przydatne do zdalnego monitorowania lub aplikacji, które wymagają wykonywania wielu pomiarów w różnych obszarach geograficznych.
  • Przyrządy pomiarowe LXI umożliwiają szybką i łatwą konfigurację dzięki intuicyjnym interfejsom sieciowym. Główną zaletą tego podejścia jest to, że włączenie interfejsów internetowych do instrumentów LXI umożliwia inżynierom i technikom konfigurację ich bez specjalnego oprogramowania lub ograniczeń platformy.
  • Uproszczone programowanie i większe wykorzystanie oprogramowania LXI za pośrednictwem sterowników IVI skraca czas pracy, obniża koszty oprogramowania i zwiększa łatwość konserwacji. Poświęć więcej czasu na testowanie, a nie na rozwiązywanie problemów, konfigurowanie i konserwację sprzętu.  Szybki start - LXI
  • Rozproszona architektura płyty montażowej poprzez implementację sprzętowej magistrali wyzwalacza skutkuje wysoce deterministyczną wydajnością bez obciążania podwozia. Brak obowiązkowych podwozi ułatwia projekty o niższych kosztach, które obejmują większą elastyczność niż te wymagające podwozia dla każdego zestawu wskaźników.
  • Instrumenty LXI są prawie nieskończenie skalowalne. Systemy testowe mogą składać się z kilku instrumentów do setek instrumentów. Działają na różnych platformach.
  • Inżynierowie i technicy mogą z łatwością tworzyć systemy hybrydowe z urządzeniami PXIe, LXI, GPIB i VXI. Można to osiągnąć za pomocą urządzeń mostkowych, takich jak interfejsy VTI EMX2500 LXI-PXIe i EX2500A LXI-VXI.
  • Tryby wyzwalania oparte na sieci LAN umożliwiają lepszą wydajność systemu i obsługę zdarzeń.
  • Synchronizacja lokalnych i zdalnych przyrządów za pomocą protokołu dokładności czasu IEEE-1588 umożliwia precyzyjne oznaczanie czasu danych i precyzyjną koordynację działania przyrządu.
