Skanery EMC - Sondy pola bliskiego LANGER

Sondy i przyrządy LANGER EMV na YouTube

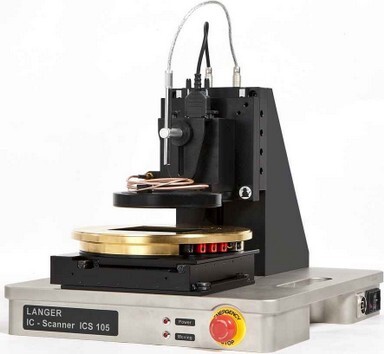

Zestaw ICS 105
4-osiowy system pozycjonowania skanera IC

Skaner ICS 105 IC pozwala na pomiar wysokich częstotliwości w pobliżu pól powyżej układów scalonych. W zależności od zastosowanej mikroprobe polowego ICR pole magnetyczne lub elektryczne może być mierzone z rozdzielczością pomiaru od 50 do 100 μm. Sonda może być również automatycznie obracana w celu określenia kierunku pola magnetycznego. Opcjonalnie skaner ICS 105 może być używany do pomiarów nad małymi złożeniami w połączeniu z uniwersalnym uchwytem UH-DUT i uchwytem sondy SH 01. Skaner IC można skonfigurować do testów odporności ESD lub EFD na układy scalone w kilku prostych krokach.

Zestaw zawiera:
1x ICS 105, 4-osiowy system pozycjonowania
1x CS-Scanner, oprogramowanie ChipScan-Scanner / CD-ROM
1x GND 25, Ground Ground
1x DM-CAM, kamera z cyfrowym mikroskopem
1x ICS 105 acc, Akcesoria

Parametry techniczne:
  • Napięcie zasilania 110/230 V
  • Interfejs USB
Max. odległość obrotu (50 x 50 x 50) mm
Obrót α ± 180 °
Min. odległość pozycjonowania (10 x 10 x 10) μm
Obrót α 1 °
Prędkość pozycjonowania 2 mm / sα-Obrót 45 ° / s
  • Waga 23 kg
  • Rozmiary (dł. X szer. X wys.) (350 x 400 x 420) mm


ICS 105 - 4-osiowy system pozycjonowania





CS-Scanner - Oprogramowanie ChipScan-Scanner / płyta CD-ROM
ChipScan-Scanner to oprogramowanie oceniające zaprojektowane do niezawodnego pobierania, szybkiej interaktywnej wizualizacji i zaawansowanej analizy pomiarów kompatybilności elektromagnetycznej (EMC).


GND 25 - Ground Ground
Płaszczyzna uziemienia GND 25 zapewnia kompatybilne z RF zetknięcie sondy podczas pomiaru EMC na testowym układzie scalonym. GND 25 składa się ze stali o pozłacanej powierzchni. Wnęka (103 mm x 103 mm) jest zaprojektowana do umieszczenia adapterów GNDA (GNDA 01-04) i komórek TEM (100 mm x 100 mm).


DM-CAM - Aparat cyfrowy mikroskop
Kamera z mikroskopem cyfrowym jest istotną częścią skanera Langer-Scanner i ułatwia pozycjonowanie sond bliskiego pola nad DUT. Kamera mikroskopowa jest kontrolowana przez oprogramowanie ChipScan-Scanner.
Zestaw układów scalonych FLS 106
4-osiowy system pozycjonowania skanera IC

Skaner FLS 106 IC to 4-osiowy system pozycjonowania, który umożliwia ruch sond bliskiego pola ICR wzdłuż trzech osi liniowych i obrót sond bliskiego pola ICR na jednej osi powyżej układu scalonego w jego zespole elektronicznym. Sondy bliskiego pola ICR umożliwiają pomiar pól magnetycznych wysokiej częstotliwości lub pól E do 6 GHz przy wysokiej rozdzielczości pomiaru od 50 do 100 μm. Skaner IC można skonfigurować do skanowania powierzchni i testów odporności ESD lub EFD w kilku prostych krokach.

Zestaw zawiera:
1x FLS 106 IC, 4-osiowy system pozycjonowania
1x CS-Scanner, oprogramowanie ChipScan-Scanner / CD-ROM
1x GND 25, Ground Ground
1x DM-CAM, kamera z cyfrowym mikroskopem
1x Jednostka obrotowa, Jednostka obrotowa
1x uchwyt DM-CAM.3, uchwyt kamery mikroskopu
1x FLS 106 IC acc, Akcesoria

Parametry techniczne:
  • Napięcie zasilania 110 V / 230 V
  • Interfejs USB
  • osie x, y, z
Max. odległość obrotu (400 x 600 x 125) mm α-Obrót ± 180 °
Min. odległość pozycjonowania (20 x 20 x 20) μm α-Rotacja 1 °
Prędkość pozycjonowania (65 x 65 x 65) mm / s Obrót α 90 ° / s
  • Waga 75 kg
  • Rozmiary (dł x szer x wys) (1030 x 775 x 990) mm


FLS 106 IC - 4-osiowy system pozycjonowania
4-osiowy system pozycjonowania FLS 106 służy do poruszania się w pobliżu sond pola w czterech osiach i do obracania sond bliskiego pola nad DUT.



CS-Scanner - Oprogramowanie ChipScan-Scanner / płyta CD-ROM
ChipScan-Scanner to oprogramowanie oceniające zaprojektowane do niezawodnego pobierania, szybkiej interaktywnej wizualizacji i zaawansowanej analizy pomiarów kompatybilności elektromagnetycznej (EMC). W połączeniu z Langer IC-Scanner i jednym z mikroukładów ICR firmy Langer, ChipScan-Scanner ...

GND 25 - Ground Ground
Płaszczyzna uziemienia GND 25 zapewnia kompatybilne z RF zetknięcie sondy podczas pomiaru EMC na testowym układzie scalonym. GND 25 składa się ze stali o pozłacanej powierzchni. Wnęka (103 mm x 103 mm) jest zaprojektowana do umieszczenia adapterów GNDA (GNDA 01-04) i komórek TEM (100 mm x 100 mm).


DM-CAM - Aparat cyfrowy mikroskop
Kamera z mikroskopem cyfrowym jest istotną częścią skanera Langer-Scanner i ułatwia pozycjonowanie sond bliskiego pola nad DUT. Kamera mikroskopowa jest kontrolowana przez oprogramowanie ChipScan-Scanner.
Zestaw PCB FLS 106
Skaner PCB, 3-osiowy system pozycjonowania

Skaner PCB Langer FLS 106 to 3-osiowy system pozycjonujący używany w połączeniu z sondami bliskiego pola w celu pomiaru pola magnetycznego lub pola E do 10 GHz oraz do pulsowania testowanego urządzenia za pomocą źródeł polowych z pulsami do 200 mT. Sondy bliskiego pola lub źródła pola można przesuwać wzdłuż wszystkich trzech osi powyżej zespołu. Kamera z mikroskopem cyfrowym umożliwia kontrolę położenia optycznego nad mierzonym obiektem. Włączony system ochrony przed kolizją zatrzymuje ruch pionowy sondy, jeśli dotknie testowanego urządzenia.
Zastosowanie skanera z sondami bliskiego pola z rodziny SX, RF, XF lub LF umożliwia pomiar w zakresie częstotliwości od 100 kHz do 10 GHz. Skaner PCB FLS 106 jest sterowany przez oprogramowanie ChipScan-Scanner za pomocą komputera. Oprogramowanie pozwala jednocześnie mierzyć wartości odczytywane z analizatora widma, reprezentacji graficznej (2D lub 3D), przechowywania i danych wyjściowych mierzonych danych (plik danych CSV). Skaner PCB FLS 106 można zmodernizować do 4-osiowego systemu pozycjonowania za pomocą jednostki obrotowej.

Zestaw zawiera:
1x Układ pozycjonowania PCB FLS 106, 3-osiowy system pozycjonowania
1x CS-Scanner, oprogramowanie ChipScan-Scanner / CD-ROM
1x UH DUT, uniwersalny uchwyt
1x SH 01, uchwyt sondy
1x DM-CAM, kamera z cyfrowym mikroskopem
1x FLS 106 PCB acc, Akcesoria
1x FLS 106 m, FLS 106 Set User Manual

Parametry techniczne:
  • Napięcie zasilania 110 V / 230 V
  • Interfejs USB
  • osie x, y, z
Max. odległość obrotu (400 x 600 x 125) mm
Min. odległość pozycjonowania (20 x 20 x 20) μm
Szybkość pozycjonowania (50 x 50 x 25) mm / s
  • Waga 75 kg
  • Rozmiary (dł x szer x wys) (1030 x 775 x 990) mm


PCB FLS 106 - 3-osiowy system pozycjonowania
3-osiowy system pozycjonowania FLS 106 służy do poruszania się w pobliżu sond polowych w trzech osiach i do obracania sond bliskiego pola nad DUT.




CS-Scanner - Oprogramowanie ChipScan-Scanner / płyta CD-ROM
ChipScan-Scanner to oprogramowanie oceniające zaprojektowane do niezawodnego pobierania, szybkiej interaktywnej wizualizacji i zaawansowanej analizy pomiarów kompatybilności elektromagnetycznej (EMC). W połączeniu z Langer IC-Scanner i jednym z mikroukładów ICR firmy Langer, ChipScan-Scanner ...

UH DUT - Uniwersalny uchwyt
Uniwersalny uchwyt przeznaczony jest do mocowania zespołów elektronicznych na skanerze. Płynnie regulowane zaciski, które są mocowane za pomocą śrub w otworach UH DUT, umożliwiają elastyczne pozycjonowanie testowanego urządzenia na uniwersalnym uchwycie.

SH 01 - Uchwyt sondy
Uchwyt sondy służy do trzymania sond bliskiego pola Langer EMV-Technik GmbH. Uchwyt sondy obsługuje system ochrony kolizji funkcji Langer-Scanner. Uchwyt sondy jest przymocowany do obrotowej jednostki Langer-Scanner.



DM-CAM - Aparat cyfrowy mikroskop
Kamera z mikroskopem cyfrowym jest istotną częścią skanera Langer-Scanner i ułatwia pozycjonowanie sond bliskiego pola nad DUT. Kamera mikroskopowa jest kontrolowana przez oprogramowanie ChipScan-Scanner.
