Seria odpornych na zakłócenia urządzeń pomiarowych serii RX firmy VTI opiera się na dekadach doświadczeń w dostarczaniu precyzyjnych pomiarów o wysokiej dokładności dla branży testów mechanicznych. Dzięki rozwiązaniom do termoelementów, dynamicznego odkształcania i ładowania, VTI odnosi się do szerokiej gamy zastosowań, które wymagają odporności na trudne warunki środowiskowe.

Urządzenia VTI mogą rejestrować dane pomiarowe bezpośrednio w pobliżu pracujących silników lotniczych, turbin,odrzutowych, rakietowych. Dzięki odporności na pracę w trudnych warunkach można podłączyć dużą ilość czujników pomiarowych krótkimi przewodami do systemu rejestrującego, z któreg następnie dane są pobierane do PC przez pojedyńcze, długie przewody ETHERNET.

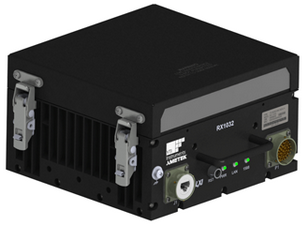

RX1032
RX0224
RX0124
RX1032, Precyzyjny pomiar temperatury

  • 32-kanałowy system pomiarowy termopary
  • Zaawansowana implementacja CJC
  • 1000 Prędkość skanowania próbki / sekundę / kanał
  • Precyzyjna rozproszona synchronizacja pomiarów z IEEE-1588
  • Wytrzymała konstrukcja
  • Szeroki zakres temperatury roboczej
  • Stopień ochrony środowiska IP65
  • Łączność Ethernetowa za pośrednictwem standardu Open Industry LXI
  • IVI-COM, IVI-C, obsługa sterowników LabVIEW ™

PRECYZJA W TRUDNYCH WARUNKACH
Termometr pomiarowy RX1032 to wzmocniona wersja serii EX1000, najbardziej zaawansowanego, w pełni funkcjonalnego rozwiązania do akwizycji danych dostępnego obecnie na rynku. Jednostka RX1032 zapewnia najwyższą dokładność pomiaru i powtarzalność dzięki zastosowaniu w pełni zintegrowanej kondycjonowania sygnału i zaawansowanej kompensacji zimnego złącza (CJC).
Seria RX1032 wykorzystuje złącza klasy wojskowej dla zasilania i łączności, podczas gdy wejścia termopar i czujników są przesyłane przez chronione wejście do panelu zacisków śrubowych w celu szybkiego i łatwego podłączenia. Wytrzymała konstrukcja obudowy umożliwia montaż systemu pomiarowego na słupach testowych, w komorach testowych i w innych trudnych warunkach.

SKALOWALNE DLA NAJWYŻSZEJ PRĘDKOŚCI SYNCHRONIZOWANE PRZEKAZYWANIE DANYCH
Rodzina RX10XX umożliwia łatwą integrację i synchronizację wielu urządzeń poprzez standardową implementację IEEE-1588. Wiele instrumentów RX1032 może być łatwo rozdzielonych i umieszczonych bardzo blisko interesujących punktów pomiarowych, zmniejszając długość kabla analogowego, minimalizując błędy wywołane hałaśliwym otoczeniem. Wszystkie dane pomiarowe są zwracane z kodami znaczników IEEE-1588 z typową dokładnością <200uS, zapewniając, że uzyskane dane są ściśle skorelowane w całym teście testowym.

KOMPENSACJA W ZAKRESIE ZIMNYCH STYKÓW
Sercem każdego prawdziwie dokładnego systemu pomiaru termoelektrycznego jest implementacja CJC. RX1032 łączy w sobie wiele precyzyjnych termistorów, znaczną masę termiczną i ostrożne rozmieszczenie części, aby zapewnić światowej klasy wydajność pomiaru.

APLIKACJE
  • Test silnika o dużej skali
  • Monitorowanie zdrowia w trudnych warunkach środowiskowych
  • Monitorowanie stanu zdrowia
  • HALT / HASS
  • Niezawodność silnika rakietowego
  • Test tunelu aerodynamicznego
RX0124 - Dynamiczne naprężenie i obciążenie

  • Pomiary 24-kanałowe / pomiary tensometryczne
  • Zaprojektowany do obsługi dynamicznych i statycznych pomiarów mostów
  • 128 Ksa / s z 24-bitowym ADC na kanał dla danych o wysokiej rozdzielczości i szerokim zakresie dynamicznym
  • Precyzyjna synchronizacja pomiarów w środowisku rozproszonym za pośrednictwem IEEE-1588
  • Wytrzymała konstrukcja; Zakres pracy od -20 ° C do + 60 ° C
  • Stopień IP66
  • Łączność GigE Ethernet za pośrednictwem standardu branżowego LXI

RX0124 jest częścią rodziny wytrzymałych instrumentów z serii RX VTI z wbudowanym czujnikiem sygnału. RX0124 został zaprojektowany, aby spełnić wszystkie wymagania dotyczące pomiarów odkształceń / mostów w trudnych warunkach testowych. Wszystkie połączenia i operacje są zaprojektowane do pracy w trudnych warunkach dzięki wykorzystaniu połączeń Mil-Grade dla wszystkich wejść. RX0124 może:
  • 24 jednoczesne próbkowanie kondycjonowania ADC i Bridge
  • Wybór mostu 120 Ω, 350 Ω i 1000 Ω
  • Interfejs Ethernet dla uproszczonej skalowalności i dystrybucji pomiarów
  • 24-bitowe przetworniki A / D na kanał z wybieralną częstotliwością próbkowania do 128Ksa / s.
Urządzenie ma stopień ochrony IP66, chroniąc przed kurzem, wyciekami, wilgocią i strumieniem wody z każdego kierunku. Wszystkie połączenia są zaprojektowane do pracy w trudnych warunkach dzięki wprowadzeniu połączeń Mil-Grade dla wszystkich wejść. Urządzenie ma również rozszerzony zakres temperatur roboczych od -20 ° C do + 60 ° C i kompaktową, lekką konstrukcję. Wykorzystując techniki chłodzenia przewodem termicznym, RX0124 jest w stanie rozproszyć ciepło bez użycia wentylatora.

DIAGNOSTYKA SELF-TEST
  • RX0124 ma wbudowaną funkcję monitorowania stanu zdrowia. Pozwala to na ścisłe monitorowanie funkcji, w tym:
  • Kondycjonowanie sygnału i ADC - wzbudzenie napięcia, wzbudzenie prądu i uzupełnienie mostu
  • Zakresy napięcia wejściowego
  • Lotna i nieulotna pamięć systemu
  • Wewnętrzna pamięć TEDS
  • Zamknięta pętla samokalibracji koniec-koniec, aby zapewnić maksymalną dokładność w czasie i temperaturze
  • Rezystancja pętli / przewodu drutowego
  • Diagnostyka autotestu w trybie otwartym i zwarciowym
  • Weryfikacja integralności testowej

WBUDOWANE PROCESOWANIE SYGNAŁU
RX0124 wykorzystuje wewnętrzną układ FPGA do przetwarzania wszystkich niezbędnych sygnałów i cyfrowo filtruje wszystkie sygnały do ​​wyjściowych danych bez pasowania, zapewniając maksymalną niezawodność danych.
Dane ADC mogą być korygowane w czasie rzeczywistym i skalowane do jednostek inżynierskich. Cyfrowe filtrowanie i średnia to przykłady cyfrowego przetwarzania sygnałów, które można zastosować w czasie rzeczywistym do danych ADC. DSP (Digital Signal Processing) pozwala użytkownikowi zmienić charakterystykę filtra bez zmiany sprzętu.

MONITOR TEMPERATURY
RX0124 może monitorować swoją wewnętrzną temperaturę i przepływ powietrza oraz zapewnia ostrzeżenia o przekroczeniu temperatury i temperatury za pośrednictwem interfejsów Ethernet.

SKALOWALNE DLA NAJWYŻSZEJ PRĘDKOŚCI SYNCHRONIZOWANE PRZEKAZYWANIE DANYCH
Rodzina instrumentów z serii VTI RX umożliwia łatwą integrację i synchronizację wielu urządzeń za pośrednictwem standardu synchronizacji IEEE-1588. Wiele instrumentów może być łatwo dystrybuowanych bardzo blisko punktów pomiarowych, co zmniejsza długość przebiegu kabla analogowego, minimalizując błędy wywołane hałasem. Wszystkie dane pomiarowe są zwracane z wartościami znaczników czasu IEEE-1588 z typową dokładnością <100 ns, zapewniając, że uzyskane dane są ściśle skorelowane z artykułem testowym.
Gdy wiele urządzeń jest podłączonych do sieci lokalnej, instrumenty z najdokładniejszym źródłem zegara automatycznie staną się masterem, a inne instrumenty będą czerpać zegar z urządzenia master - upraszczając synchronizację danych w wielu jednostkach.

JEDEN INSTRUMENT Z OPROGRAMOWANIEM KONFIGUROWANYCH OSOBISTOŚCI
RX0124 daje użytkownikom możliwość zastosowania szerokiego zakresu możliwości pomiaru odkształceń przy pomocy jednego instrumentu. RX0124 może być skonfigurowany w celu zapewnienia bardzo dokładnych pomiarów odkształceń statycznych przy użyciu stałego wzbudzenia mostka w szerokim zakresie częstotliwości próbkowania.
W przypadku 2-przewodowych pomiarów odkształceń dynamicznych przyrząd można skonfigurować tak, aby zapewniał stały pobór prądu przy sprzężeniu prądu przemiennego w celu przechwytywania danych z szybkością do 128Ksa / s, w celu prawidłowego rejestrowania odpowiedzi odkształceń dynamicznych. Dzięki temu RX0124 może pracować w szerokim zakresie aplikacji, upraszczając konfigurację i redukując wiele konfiguracji pomiarowych. Wszystko to jest konfigurowane i kontrolowane przez interfejs LXI / Ethernet.
RX0224 - Pomiary drgań

  • Pomiary drgań 24-kanałowe
  • Zapewnia pełne kondycjonowanie sygnału ładowania z wbudowanym integratorem dla wyjścia prędkości. Praca jednostronna lub różnicowa (izolowana)
  • 128 Ksa / s z 24-bitowym ADC na kanał dla danych o wysokiej rozdzielczości i szerokim zakresie dynamicznym
  • Precyzyjna synchronizacja pomiarów w środowisku rozproszonym za pośrednictwem IEEE-1588
  • Wytrzymała konstrukcja; Zakres pracy od -20 ° C do + 60 ° C
  • Stopień IP66
  • Łączność GigE Ethernet za pośrednictwem standardu branżowego LXI

RX0224 jest częścią rodziny wytrzymałych instrumentów RX0XXX firmy VTI z wbudowanym trybem kondycjonowania sygnału. Wszystkie połączenia i operacje są zaprojektowane do pracy w trudnych warunkach dzięki wykorzystaniu połączeń Mil-Grade dla wszystkich wejść. RX0224 może:
  • 24 kanały kondycjonowania sygnału ładowania i równoczesne pobieranie próbek ADC
  • Interfejs Ethernet dla uproszczonej skalowalności i dystrybucji pomiarów
  • 24-bitowe przetworniki A / D na kanał z wybieralną częstotliwością próbkowania do 128Ksa / s
  • Mimo że RX0224 ma konwerter pojedynczegoładowania, zachowuje się jak wejście różnicowe, które zapewnia odrzucanie wspólnego trybu. Dzieje się tak, ponieważ działa on z izolowanego źródła zasilania.

PRECYZYJNE DZIAŁANIE W TRUDNYCH WARUNKACH ŚRODOWISKOWYCH
RX0224 został zaprojektowany, aby umożliwić użytkownikom rejestrowanie przetworników typu ładunku w trudnych warunkach. Wiele zakresów wejściowych i 24-bitowy ADC na kanał pozwala na pomiary w bardzo wysokiej rozdzielczości, dzięki czemu można precyzyjnie uchwycić duże lub małe drgania.
Złącza micro-kropka zapewniają bezpośrednie połączenie dla każdego kanału wejściowego, a możliwość wyboru wejść jedno- lub wielowymiarowych zapewnia użytkownikom większą elastyczność dzięki szerszemu zakresowi urządzeń wejściowych do ładowania. Zasilanie i komunikacja odbywa się za pomocą złączy typu Mil-Standard, co zapewnia maksymalną niezawodność.

DIAGNOSTYKA SELF-TEST
  • RX0224 ma wbudowaną funkcję monitorowania stanu zdrowia. Pozwala to na ścisłe monitorowanie funkcji, w tym:
  • Zakresy ładowania wejściowego
  • Lotna i nieulotna pamięć systemu
  • Zamknięta pętla samokalibracji koniec-koniec, aby zapewnić maksymalną dokładność w czasie i temperaturze
  • Złącza micro-kropka zapewniają bezpośrednie połączenie dla każdego kanału wejściowego, a możliwość wyboru wejść jedno- lub wielowymiarowych zapewnia użytkownikom większą elastyczność dzięki szerszemu zakresowi urządzeń wejściowych do ładowania. Zasilanie i komunikacja odbywa się za pomocą złączy typu Mil-Standard, co zapewnia maksymalną niezawodność.

WBUDOWANE PROCESOWANIE SYGNAŁU
RX0224 wykorzystuje swoją wewnętrzną układ FPGA do wszystkich niezbędnych procesów przetwarzania sygnału i zapewnia możliwość wyprowadzania wolnych od aliasu danych dla maksymalnej niezawodności danych. Zaawansowany model wyzwalacza i możliwość przesyłania strumieniowego o dużej szybkości pozwolą użytkownikom rejestrować wszystkie krytyczne dane.

MONITOR TEMPERATURY
RX0224 może monitorować swoją wewnętrzną temperaturę i przepływ powietrza oraz zapewnia ostrzeżenia o przekroczeniu temperatury i temperatury za pośrednictwem interfejsów Ethernet.

SKALOWALNE DLA NAJWYŻSZEJ PRĘDKOŚCI SYNCHRONIZOWANE PRZEKAZYWANIE DANYCH
VTI RX0224 obsługuje łatwą integrację i synchronizację wielu urządzeń za pośrednictwem standardu synchronizacji IEEE-1588. Wiele instrumentów może być łatwo dystrybuowanych bardzo blisko punktów pomiarowych, co zmniejsza długość przebiegu kabla analogowego, minimalizując błędy wywołane hałasem. Wszystkie dane pomiarowe są zwracane z wartościami znaczników czasu IEEE-1588 z typową dokładnością <100 ns, zapewniając, że uzyskane dane są ściśle skorelowane z artykułem testowym.
Precyzyjne źródła czasu mogą być używane nie tylko do synchronizowania modułów w ramach jednego instrumentu, ale mogą być również używane do synchronizowania danych z wielu instrumentów w systemie gromadzenia danych rozproszonych. Gdy wiele urządzeń jest podłączonych do sieci lokalnej, instrument z najdokładniejszym źródłem zegara automatycznie stanie się urządzeniem nadrzędnym, a inne instrumenty będą czerpać zegar z urządzenia master - upraszczając synchronizację danych w wielu jednostkach.
RX0424 - Precyzyjny akcelerometr o wysokiej dokładności

  • 24-kanałowy akcelerometr IEPE / Wejścia napięciowe
  • 24-bitowy ADC na kanał
  • 204,8 ksamples / second / channel Sample Rate
  • Wbudowane źródło prądu
  • 2-kanałowy zsynchronizowany obrotomierz
  • Zakres częstotliwości obrotomierza 1 MHz
  • ± 25 V, ± 250 V Zakresy wejściowe dla obrotomierza

Rodzina wytrzymałych instrumentów firmy AMETEK została zaprojektowana i zbudowana tak, aby działała w najbardziej ekstremalnych warunkach środowiskowych bez uszczerbku dla dokładności i wydajności pomiaru. Stanowi idealne rozwiązanie do mierzenia sił przyspieszenia, takich jak wykrywanie ruchu statycznego i dynamicznego lub wibracje, RX0424 zapewnia powtarzalne pomiary laboratoryjne na polu. W pełni zintegrowane IEPE, obecne kanały wejściowe wzbudzenia i tachometru dodatkowo zwiększają użyteczność i funkcjonalność przyrządów.

Precyzja
Niezależne 24-bitowe przetworniki analogowo-cyfrowe w połączeniu z drobiazgową konstrukcją ścieżki sygnału zapewniają wyjątkową dokładność przy programowalnych szybkościach pozyskiwania danych do 204,8 kSa na sekundę. Wiele zakresów wejściowych jest łączonych z niezależnymi przetwornikami ADC, aby zapewnić powtarzalne pomiary o wysokiej rozdzielczości, dzięki czemu można dokładnie uchwycić wszystkie drgania, duże i małe. Precyzyjne źródła pobudzenia prądu IEPE mogą być zaprogramowane do generowania prądu zasilania 4,5 mA lub 10 mA i dostosowane do specyficznych wymagań aplikacji. Wbudowana autopróbka diagnostyczna zwiększa pewność testu dzięki dostępowi do wewnętrznych temperatur, pamięci i zamkniętej pętli samokalibracji od końca do końca.

Skalowalność
Wiele instrumentów jest łatwo dystrybuowanych wokół artykułu testowego, zmniejszając w ten sposób długie długości kabli analogowych i minimalizując błędy wywołane hałaśliwym otoczeniem. Czas konfiguracji i konserwacji jest również krótszy dzięki krótszym, łatwiejszym w zarządzaniu przebiegom kabli przetwornika. Korelacja danych odbywa się przy użyciu standardowej, branżowej metody synchronizacji i sygnatury czasowej IEEE-1588. Odnosi się to do poszczególnych kanałów w ramach jednego instrumentu, a także do wielu instrumentów rozmieszczonych wokół artykułu testowego.

Środowisko
Stopień ochrony IP66 w celu ochrony przed kurzem, wyciekami, wilgocią i strumieniem wody z każdego kierunku, RX0424 może być używany praktycznie w dowolnym miejscu, szczególnie w połączeniu z wytrzymałymi złączami Mil-Grade. Rozszerzone temperatury pracy od -20 ° C do + 60 ° C są dostarczane w kompaktowej, lekkiej konstrukcji, wykorzystującej techniki chłodzenia przewodem cieplnym, aby rozpraszać ciepło bez użycia wentylatora.

Oprogramowanie
Open Source, standard branżowy, sterowniki i interfejsy programistyczne zapewniają elastyczność i swobodę wyboru środowiska programistycznego aplikacji najlepiej dostosowanego do aplikacji i specyficznych wymagań programistycznych. Dostępne jest również oprogramowanie "pod klucz", w tym EXLab i APEX DS.
EXLab jest łatwym w użyciu rozwiązaniem z inteligentnymi możliwościami konfiguracji, automatycznym wykrywaniem urządzeń, obszerną wizualizacją danych domeny czasu i częstotliwości oraz narzędziami do wyświetlania i analizy po zebraniu. SDRL X-Modal III, eksperymentalne oprogramowanie do analizy modalnej, oferuje intuicyjne, zorientowane na zadania interfejsy użytkownika, rozbudowane algorytmy szacowania parametrów modalnych, możliwości wyświetlania równoległego, elastyczne zarządzanie danymi i niezrównane możliwości rozbudowy kanału.
