Charakterystyki Elementów Cyfrowych - Moduły Ćwiczeniowe
Moduły dostarczamy wraz z niezbędnym wyposażeniem (przewody przyłączeniowe oraz akcesoria - jeżeli dotyczy) oraz opisami przykładowych ćwiczeń. Moduły są pasywne - wymagają zewnętrznego zasilania, czasami generatora funkcyjnego. Zalecane wyposażenie dodatkowe: multimetr i/lub oscyloskop.
Moduły wymagają zewnętrznego zasilania oraz generatora funkcyjnego. Mogą być użytkowane bez platformy ST2613A.
Zasilanie modułów: + 12V/250mA, + 5V/250mA.
Dostępne Moduły Analogowe:
- DB-01 bramki logiczne (Logic Gates),
- DB-02 bramka uniwersalna-NAND/NOR (Universal Gate-Nand/Nor Gate),
- DB-03 implementacja bramek EX-OR (EX-OR Gate Implementation),
- DB-04 twierdzenie de Morgana (Demorgan's Theorem),
- DB-05 zastosowanie bramek EX-OR (EX-OR Gate Application),
- DB-06 konwersja kodu (binarny na Graya i Graya na binarny) (Binary to Gray and Gray to Binary),
- DB-07 konwersja kodu (BCD na kod z nadmiarem 3) (BCD to Excess 3 Code),
- DB-08 binarny sumator / układ odejmujący (Binary Adder/Subtractor),
- DB-09 koder-dekoder (Encoder/Decoder),
- DB-10 multiplekser-demultiplekser (Multiplexer/Demultiplexer),
- DB-11 przerzutniki (R-S, D, J-K, T) (Flip-Flops),
- DB-12 rejestr przesuwu (SIPO 4 bitowy) (Shift Resister),
- DB-13 licznik binarny synchroniczny 4 bitowy (4 bit Synchronous Binary Counter),
- DB-14 4 bitowy licznik binarny (przód/tył) (4 bit Binary Ripple Counter),
- DB-15 dekoder kodu BCD na kod 7-Segmentowy (BCD to Seven Segment Decoder),
- DB-16 konwerter cyfrowo-analogowy (drabinka R-2R) (Digital to Analog Converter),
- DB-17 licznik zdarzeń 3 cyfrowy (Event Counter),
- DB-18 licznik Johnson'a (Johnson Counter),
- DB-19 4 bitowy równoległy sumator (4 Bit parallel adder/substractor),
- DB-20 generator szumu pseudo-losowego (PN Sequence Generator),
- DB-21 cyfrowe łącze światłowodowe (Fiber Optics Digital Link),
- DB-22 konwerter analogowo-cyfrowy (typ licznikowy) (Analog to Digital Converter),
- DB-26 gniazdo ZIF (ZIF 40 pin Socket),
- DB-27 charakterystyki przenoszenia (inwertery TTL i CMOS) (Transfer Characterstics TTL and CMOS Inverters),
- DB-28 multiwibratory monostabilne (Monoshot Multivibrator: IC-74121 and 74123),
- DB-29 oscylatory CMOS i kwarcowe (CMOS Oscillators),
- DB-30 sumator / układ odejmujący (4 bitowy / 8 bitowy) (Adder/Subtractor - IC7483),
- DB-31 dekoder / demultiplekser (Demux/Decoder - IC74138),
- DB-32 licznik programowalny modulo N (Modulo N Programmable Conuter - IC74190),
- DB-33 tester i generator parzystości (Parity Generator Checker),
- DB-34 4 bitowy komparator wagowy (4 Bit Magnitude Comparator),
- DB-35 równoległe wejście; szeregowe wyjście (4 Bit Shift Registers),
- DB-36 dekoder klawiatury (Keyboard Encoder),
- DB-37 8 bitowy licznik pętlowy (8 Bit Ring Counter),
- DB-100 analizator sygnałów cyfrowych (8 kanałów) (8 Channel Digital Signal Analyzer).
Zasilanie modułów: + 12V/250mA, + 5V/250mA
Moduły dostarczamy z opisami przykładowych ćwiczeń.
Zestawy i Stanowiska Edukacyjne dla Uczelni Technicznych: Podstawy Elektroniki - Charakterystyki Elementów Cyfrowych - Moduły Ćwiczeniowe

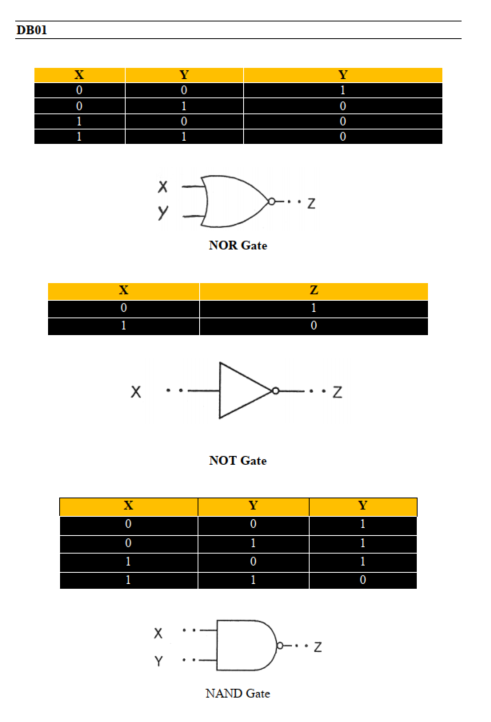

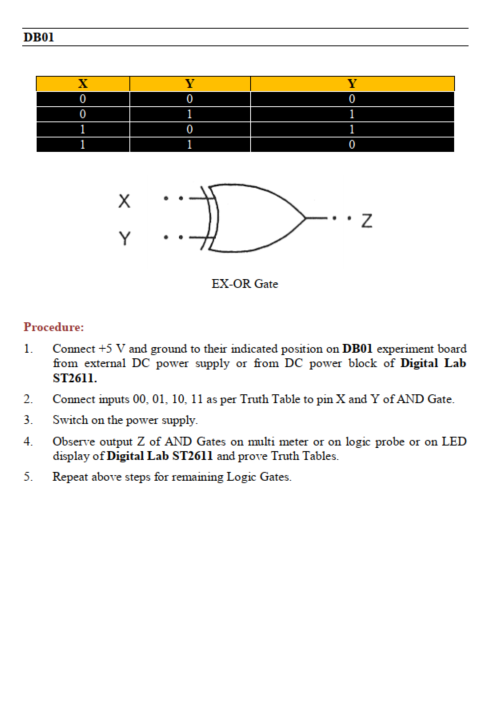

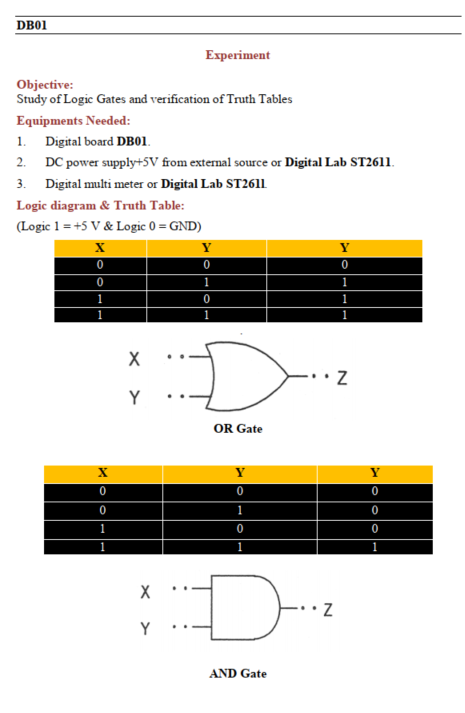

Przykładowe ćwiczenie dla modułu DB01:
