Stanowiska Szkoleniowe Technika Analogowa i Cyfrowa

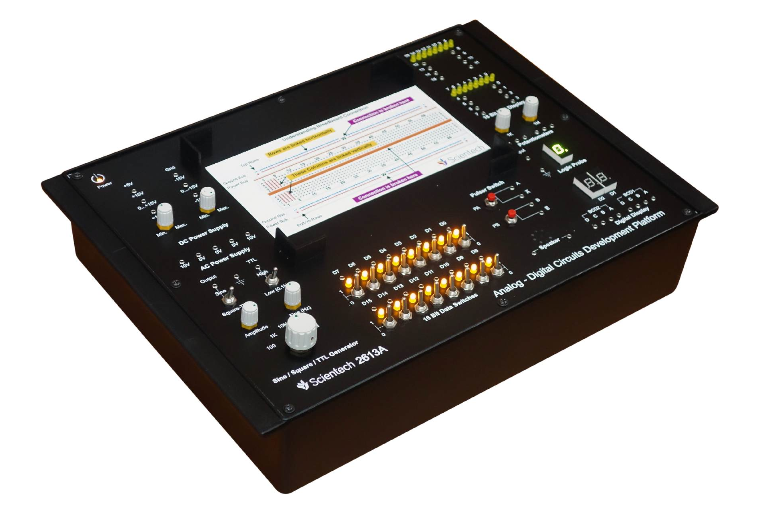

Charakterystyki Układów Analogowych i Cyfrowych - Stanowisko Edukacyjne ST2613A
Stanowisko ST2613 nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Opis Stanowiska:

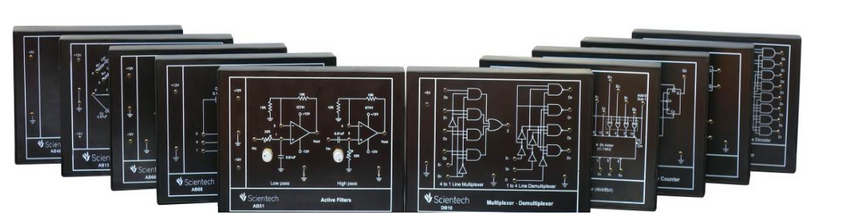

Stanowisko ST2613 wraz z modułami analogowymi z serii AB (diody, tranzystory, mostki, wzmacniacze, konwertery, stabilizatory, ...), oraz modułami cyfrowymi z serii DB (bramki, kodery, sumatory, liczniki, konwertery, ...) umożliwia naukę charakterystyk różnorodnych elementów i układów elektronicznych oraz tworzenie nowych układów poprzez łączenie dostępnych modułów. Stanowisko wyposażono w zasilacze AC i DC, generator funkcyjny oraz sondę logiczną.
Zawartość Edukacyjna:
- studium filtra środkowozaporowego,
- dioda Zenera jako regulator napięcia,
- tranzystorowe regulatory napięcia,
- studium filtra dolnoprzepustowego, górnoprzpustowego oraz środkowoprzepustowego,
- konfirguracja tranzystora NPN (CE, CB, CC),
- określanie charakterystyk wzmocnienia nieodwracającego wzmacniacza operacyjnego,
- konfiguracja wtórnika napięciowego,
- wzmacniacz operacyjny w konfiguracji odwracającej,
- studium mostka Wheatsone'a,
- obwód wzmacniacza CE,
- studium bramek uniwersalnych i bramek logicznych,
- sumatory i subtraktory logiczne,
- konwersja kodu (binarny na Graya i Graya na binarny),
- konwersja kodu (BCD na kod z nadmiarem 3),
- studium różnych układów przerzutnikowych bistabilnych,
- oscylatory CMOS i kwarcowe,
- 4 bitowy komparator wagowy - studium,
- licznik Johnsona, licznik zdarzeń 3 cyfrowy
- ...
Stanowisko dostarczamy z opisami gotowych ćwiczeń.
