Komory badawcze TEM - pomiary kompatybilnościowe EMC

Komory pomiarowe TEM               GTEM CELL


Komora TEM składa się z tzw. linii długiej skonstruowanej w taki sposób aby uzyskać stałą impedancję falową od gniazda wejściowego poprzez specjalnie rozszerzony obszar badawczy, aż do obciążenia szerokopasmowgo o dopasowanej impedancji 50 OHm.

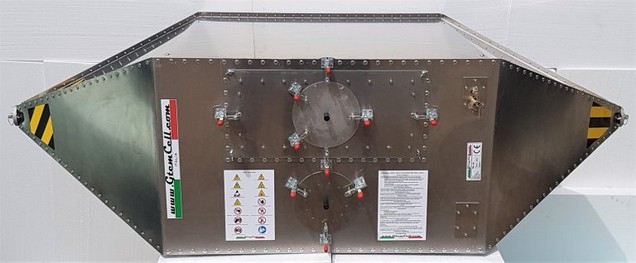

Ekranowana komora TEM
Komory TEM dostępne są w dwóch wykonaniach: otwarte (nieekranowane) i ekranowane. Komory TEM przeznaczone są do badania odporności układów i urządzeń elektronicznych na opromieniowanie silnym polem elektromagnetycznym. Ze względu na uproszczoną konstrukcję - w stosunku do komór GTEM - komory TEM są ekonomicznym rozwiązaniem testowym dla potrzeb testów w zakresie częstotliwosci do 3000MHz.  Komory TEM znajduja szerokie zastosowanie przy badaniu podzespołów dla przemysłu motoryzacyjnego zgodnie z normami np.   SAE J1752-3,    IEC 61000-4-3.

Wszystkie komory TEM mogą być wyposażone opcjonalnie w: filtry sygnałowe i zasilania, sztuczne obciązenie

DANE TECHNICZNE

Komora TEM-200

Komora TEM-500

Komora TEM-1000

Komora TEM-3000

Zakres częstotliwości
DC - 200MHzDC - 500MHzDC - 1000MHz DC - 3000MHz
Wysokość p[omiędzy płytami
27cm10cm7.3cm2.35cm
Wymiary (D x Sz x W)
205x97x58cm107x51x33.5cm54x45x18cm15x8x6cm
Maksymalna moc Wejściowa
1600W ciągła1000W ciągła750W ciągła400W ciągła
Natężenie pola ze wzmacniaczem 25W
118V/m350V/m475V/m1400V/m
Impedancja falowa
50OHm
50OHm
50OHm
50OHm
WFS
<1.1<1.2<1.2<1.2
Jednorodność pola
+/-5%
+/-5%
+/-5%
+/-5%
Masa
40kg
20kg
4.8kg
1.6kg
