Charakterystyki Elementów Analogowych - Moduły Ćwiczeniowe

Charakterystyki Elementów Analogowych - Moduły Ćwiczeniowe

zapytanie o cenę

Moduły AB, DB dostarczamy wraz z niezbędnym wyposażeniem (przewody przyłączeniowe oraz akcesoria - jeżeli dotyczy) oraz opisami przykładowych ćwiczeń. Moduły są pasywne - wymagają zewnętrznego zasilania, czasami generatora funkcyjnego. Zalecane wyposażenie dodatkowe: multimetr i/lub oscyloskop.

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektronika

Moduły wymagają zewnętrznego zasilania (+/- 12V/200mA, + 5V/200mA) oraz generatora funkcyjnego. Mogą być użytkowane bez platformy ST2613A.

Dostępne Moduły Analogowe:

AB-01 Charakterystyki diod (Si, Zener, LED) (Diode Characteristics: Si, Zener, LED),

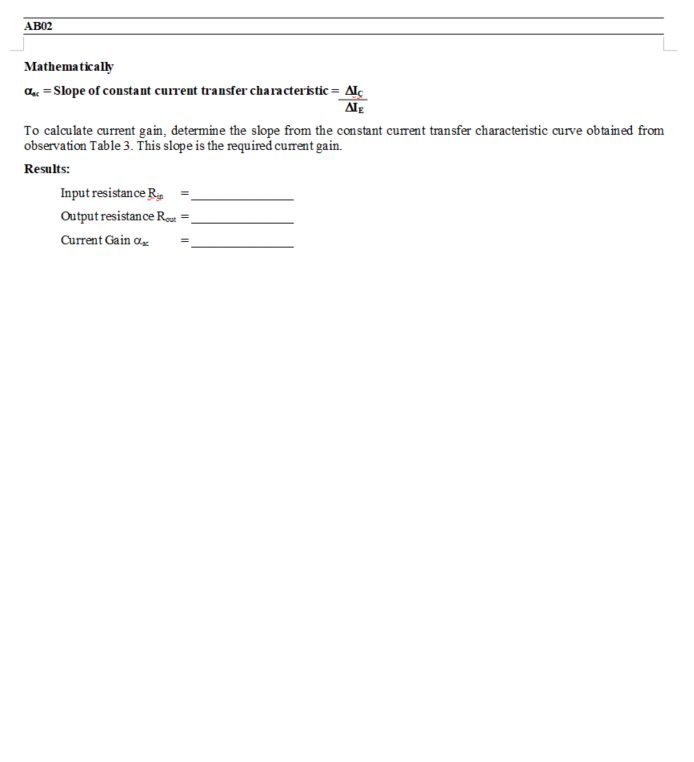

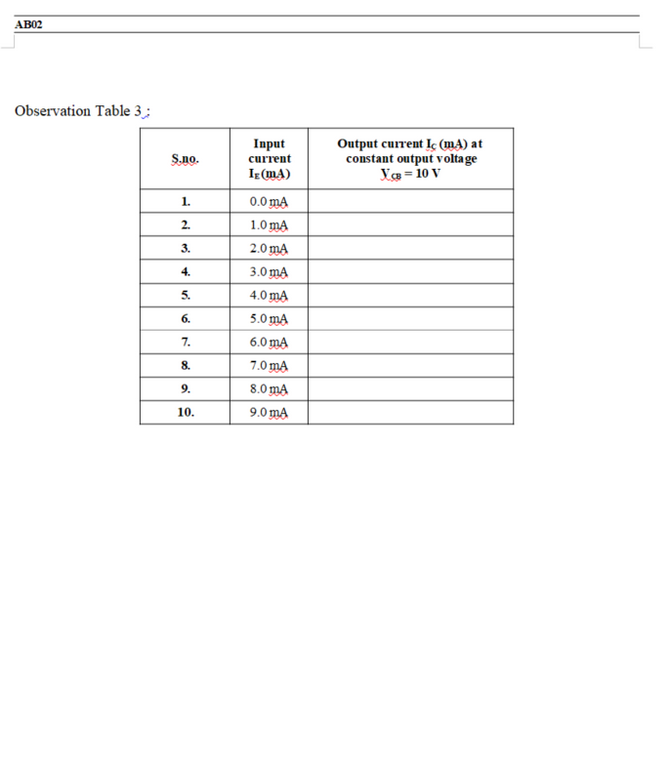

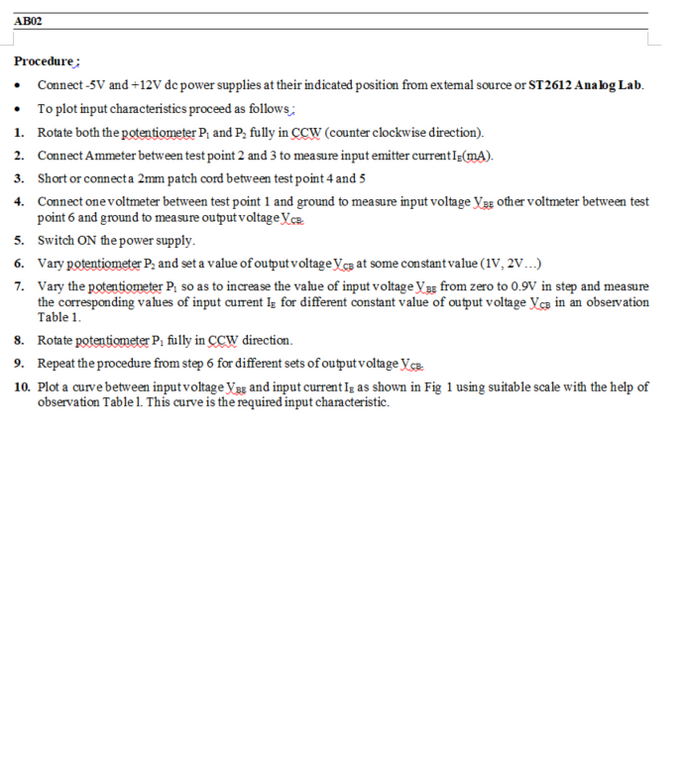

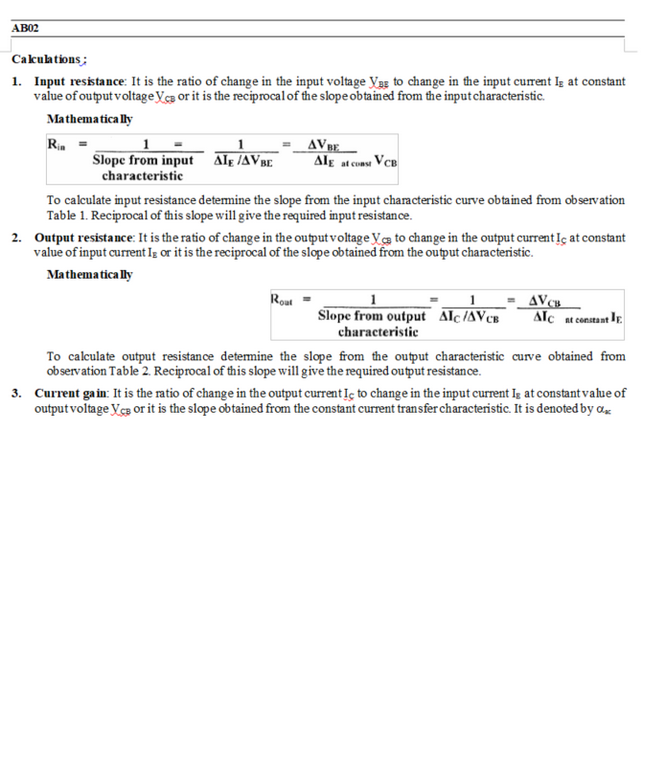

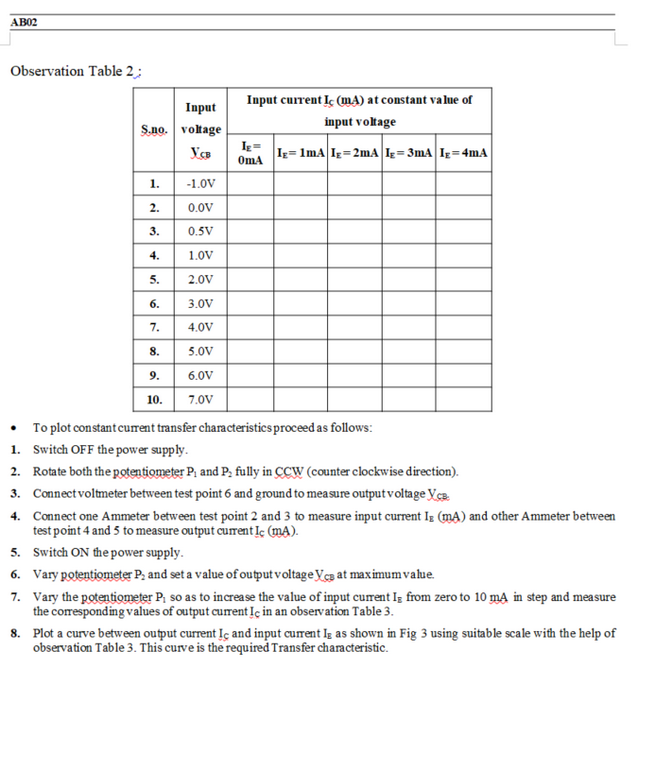

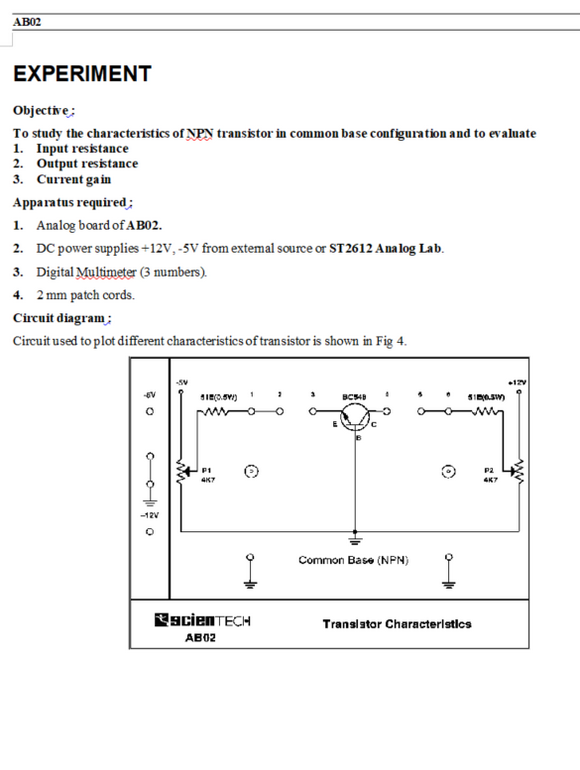

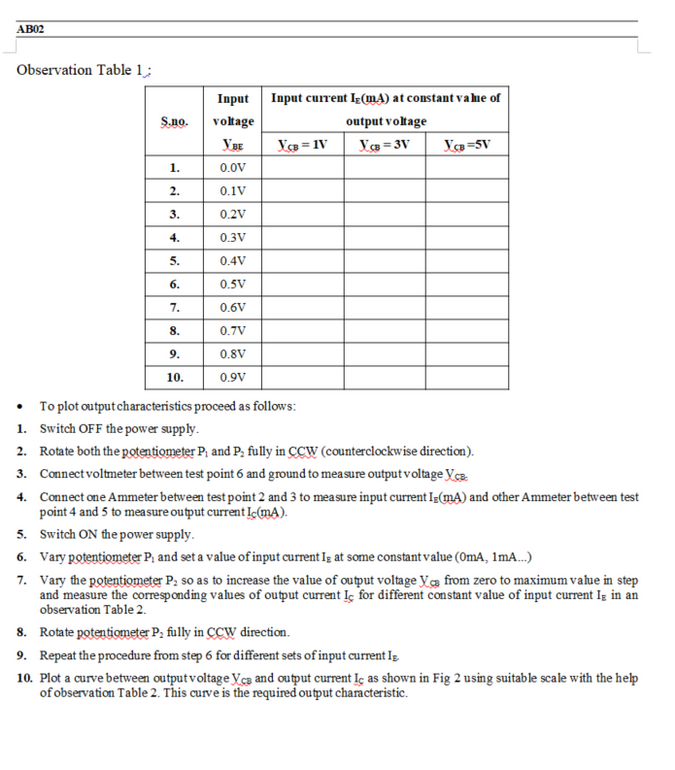

AB-02 Charakterystyki Tranzystora (CB, NPN) (Transistor Characteristics Common Base-NPN),

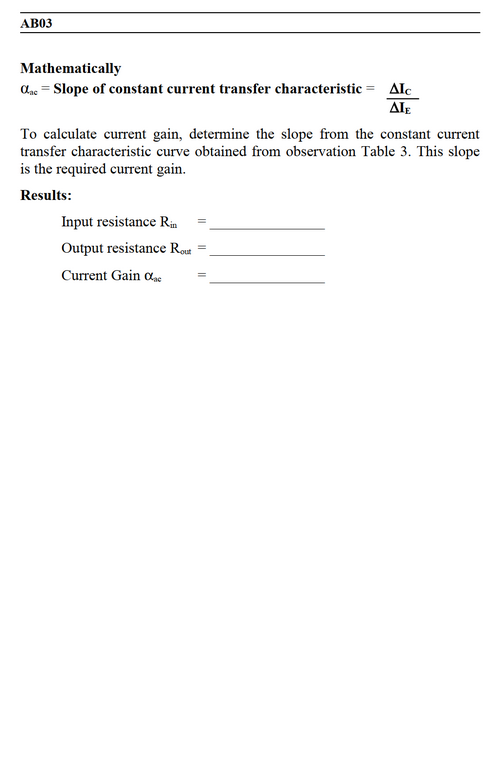

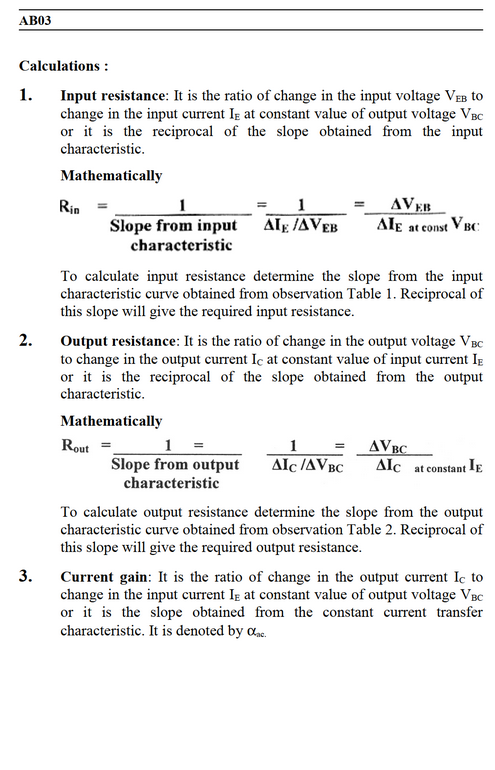

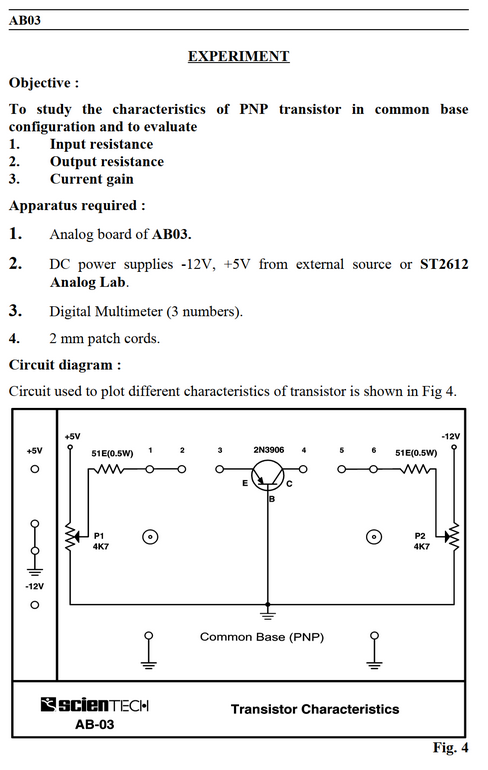

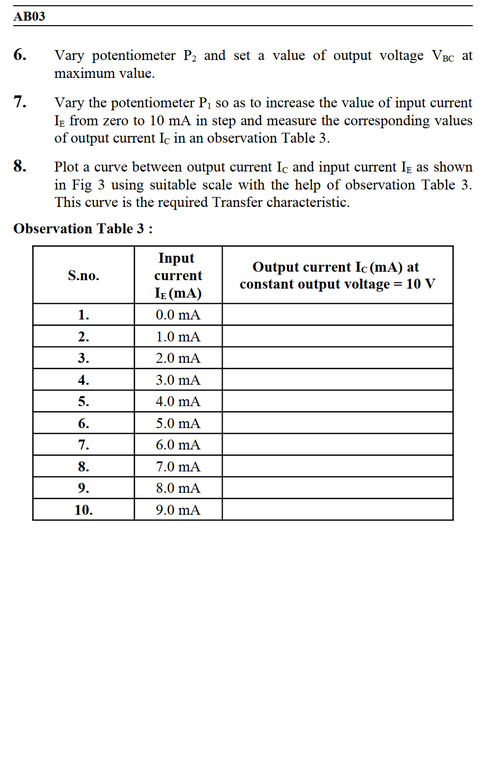

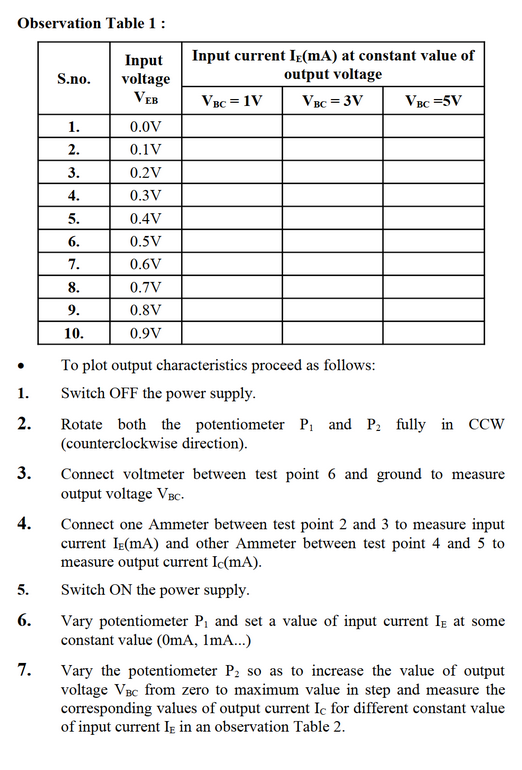

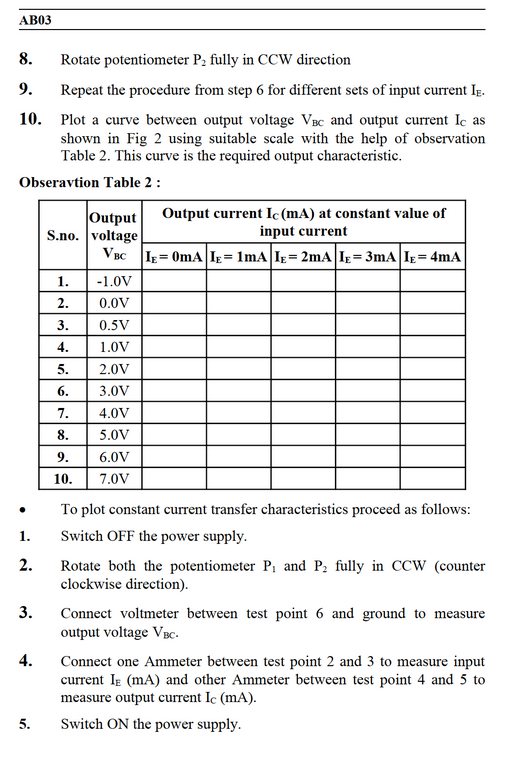

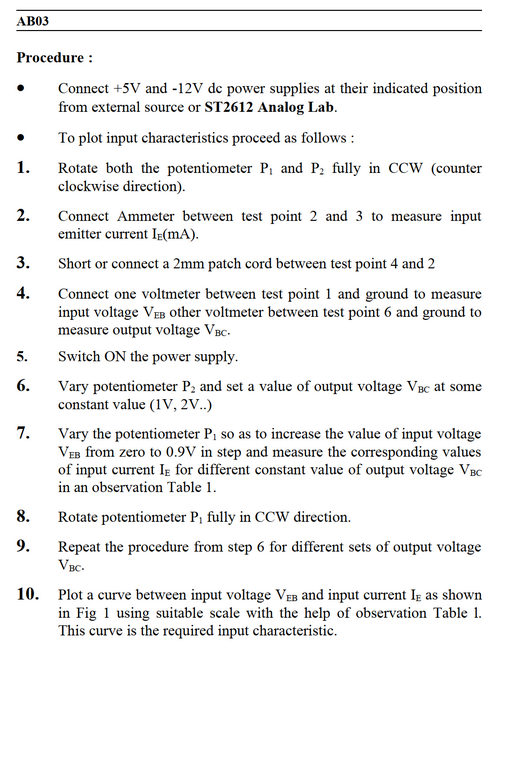

AB-03 Charakterystyki Tranzystora (CB, PNP) (Transistor Characteristics Common Base-PNP),

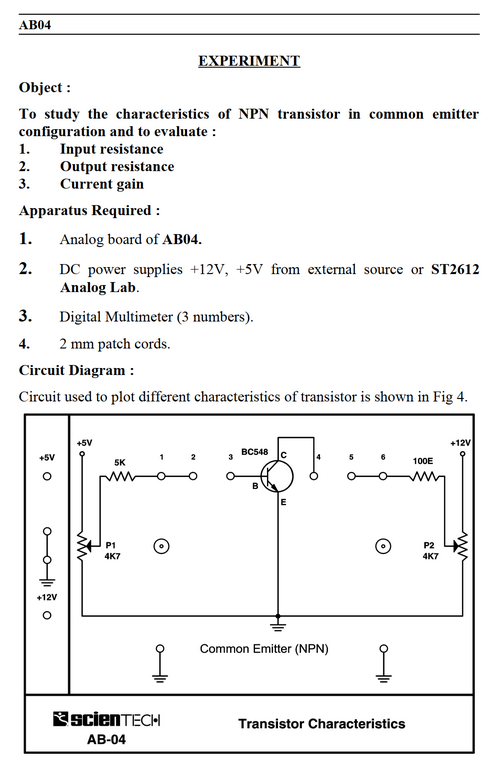

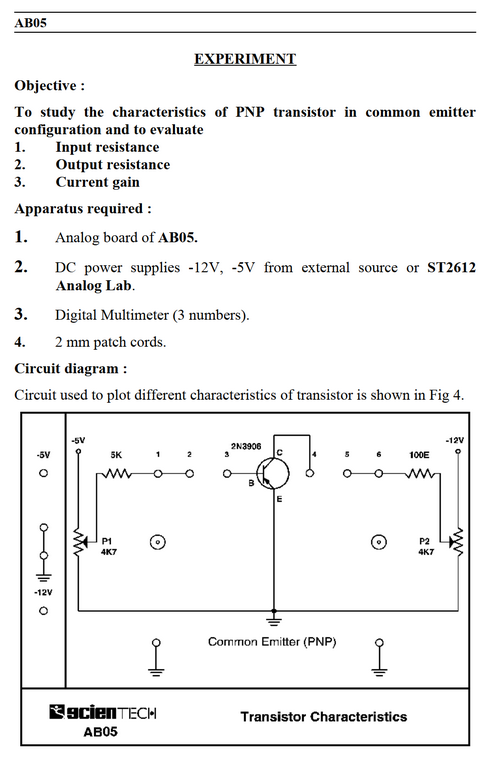

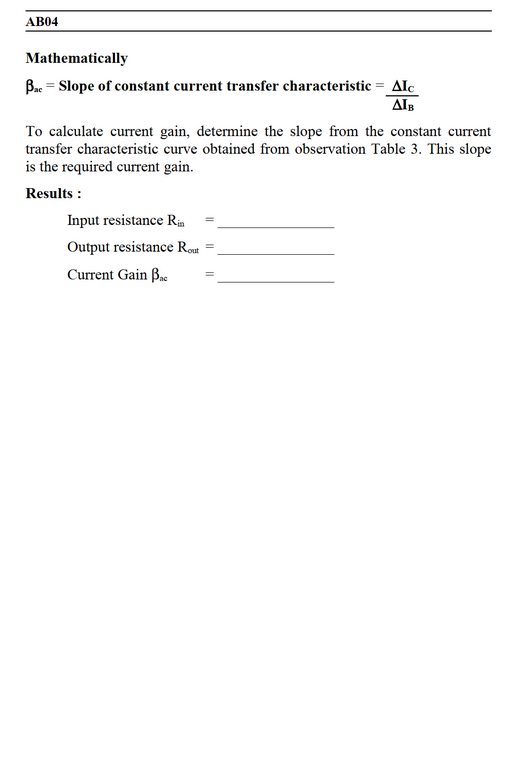

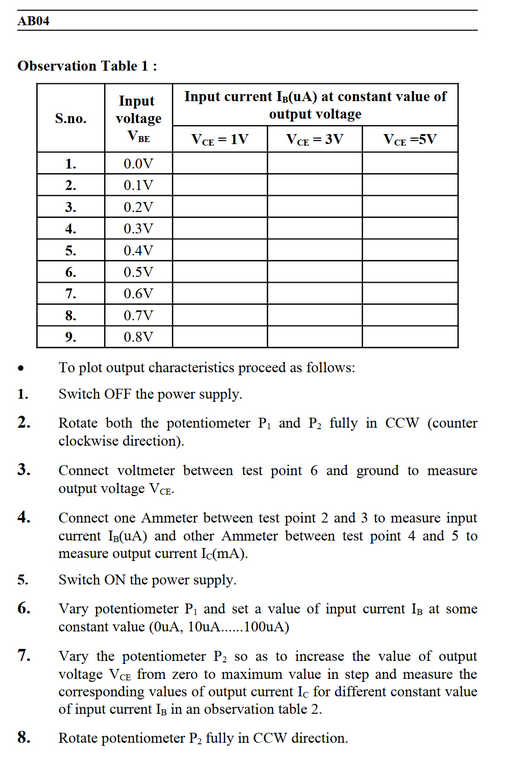

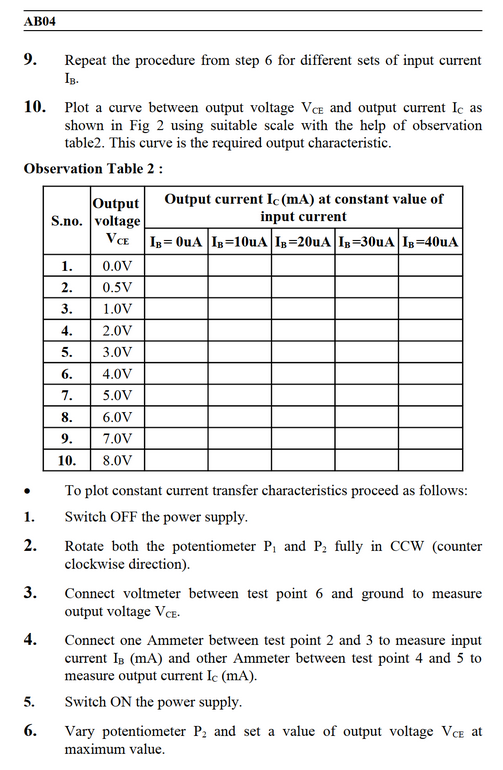

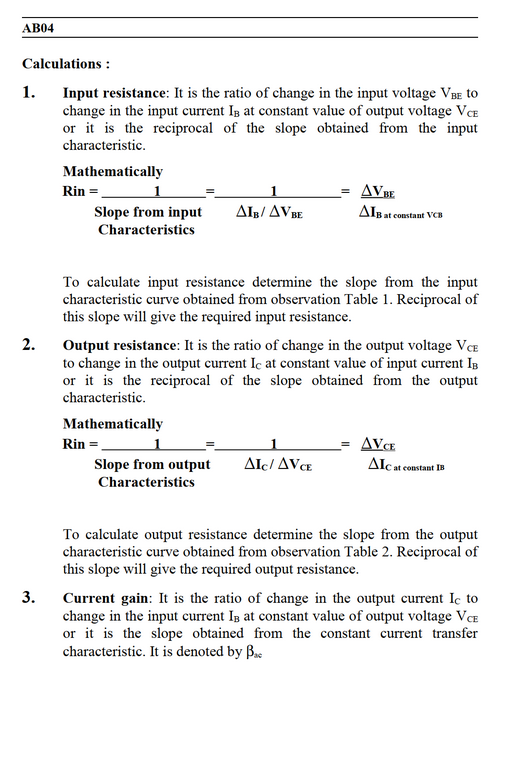

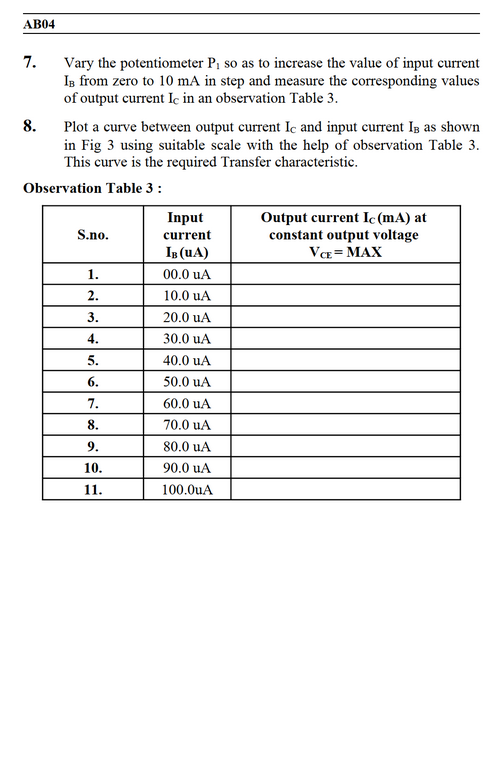

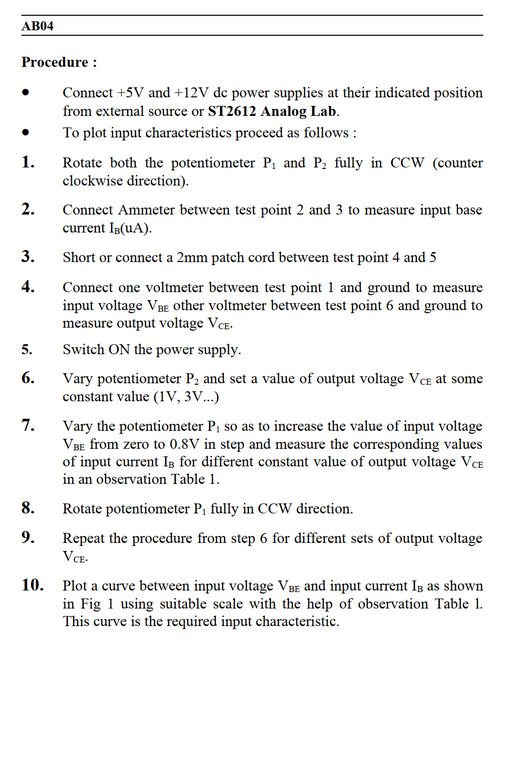

AB-04 Charakterystyki Tranzystora (CE, NPN) (Transistor Characteristics Common Emitter-NPN),

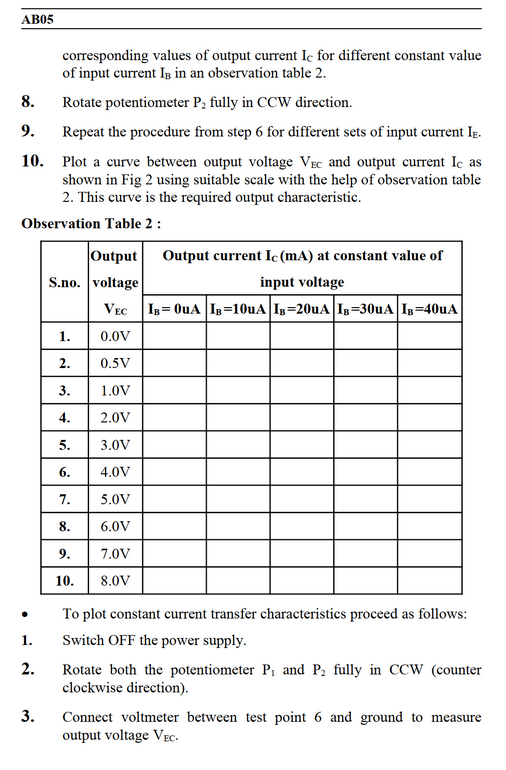

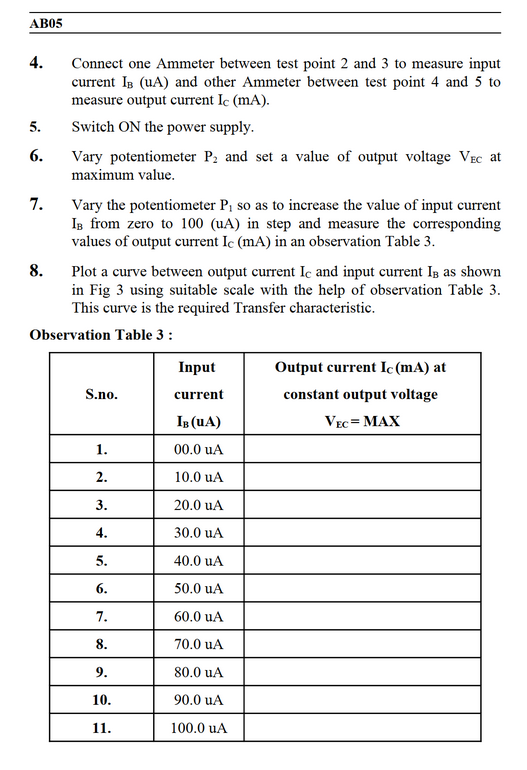

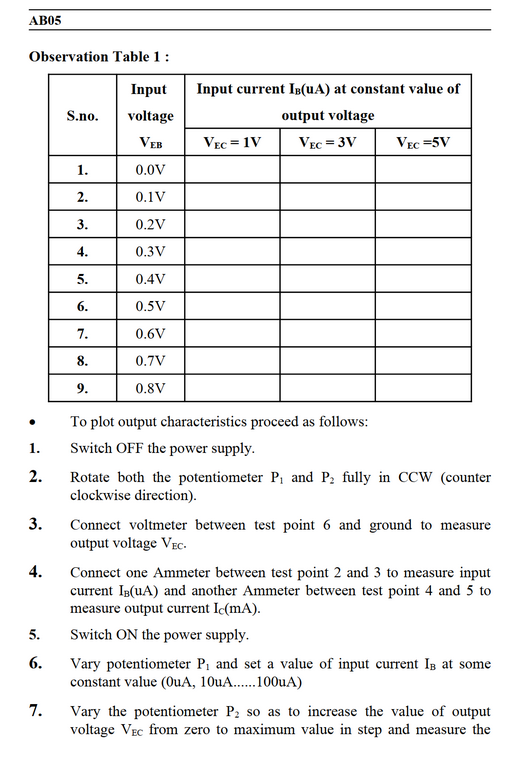

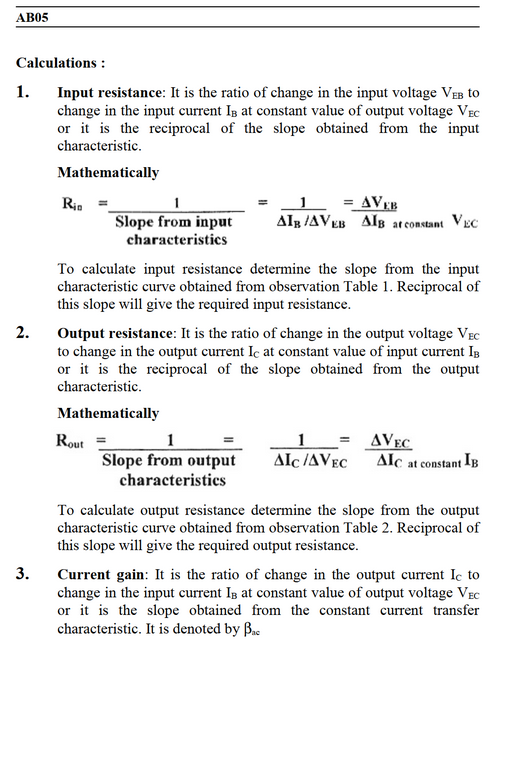

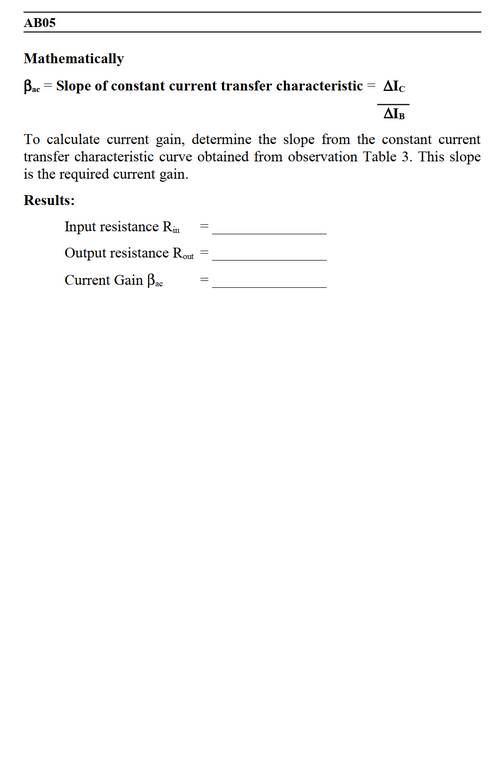

AB-05 Charakterystyki Tranzystora (CE, PNP) (Transistor Characteristics Common Emitter-PNP),
AB-06 Charakterystyki Tranzystora (CC, NPN) (Transistor Characteristics Common Collector-NPN),

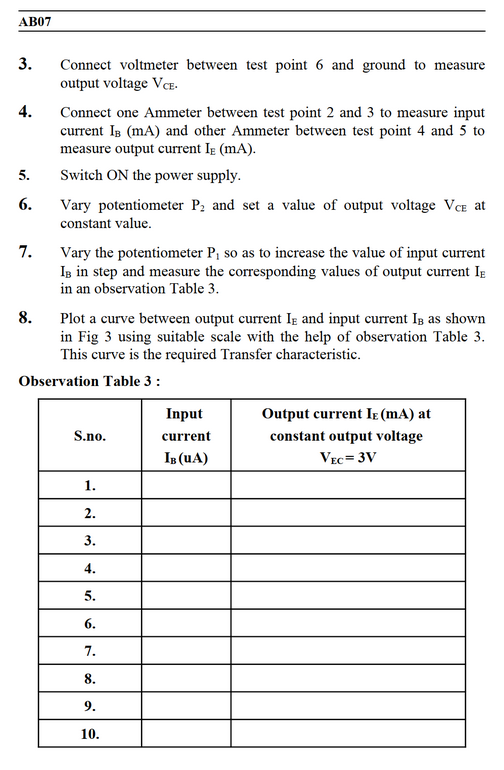

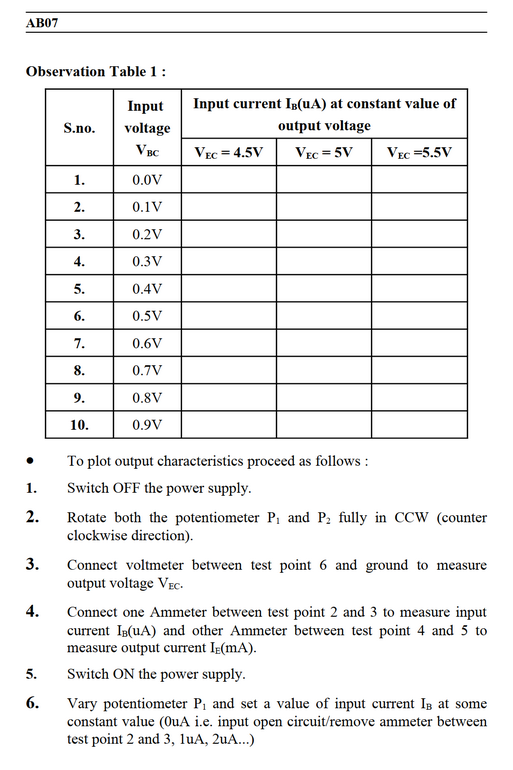

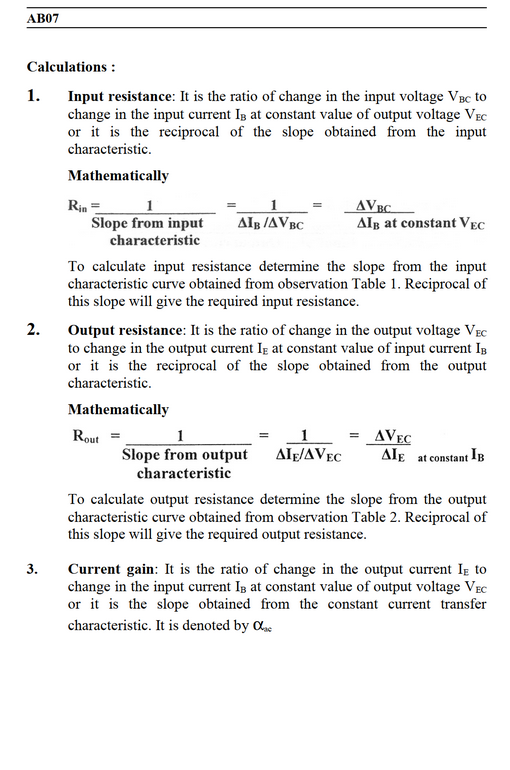

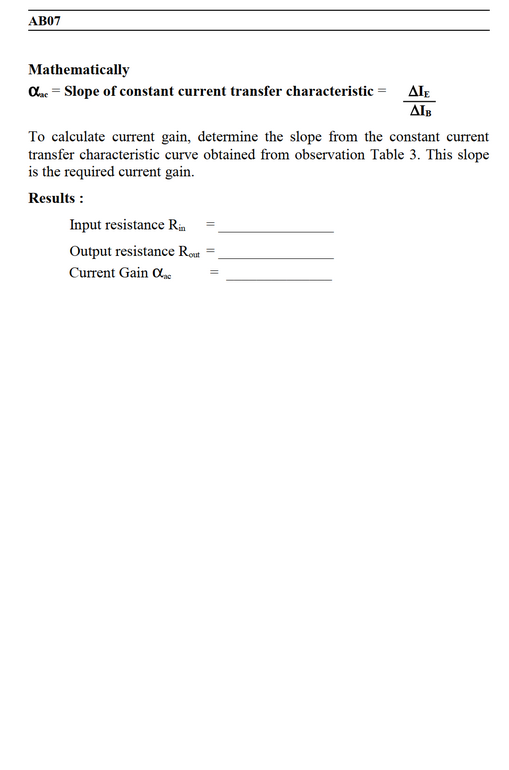

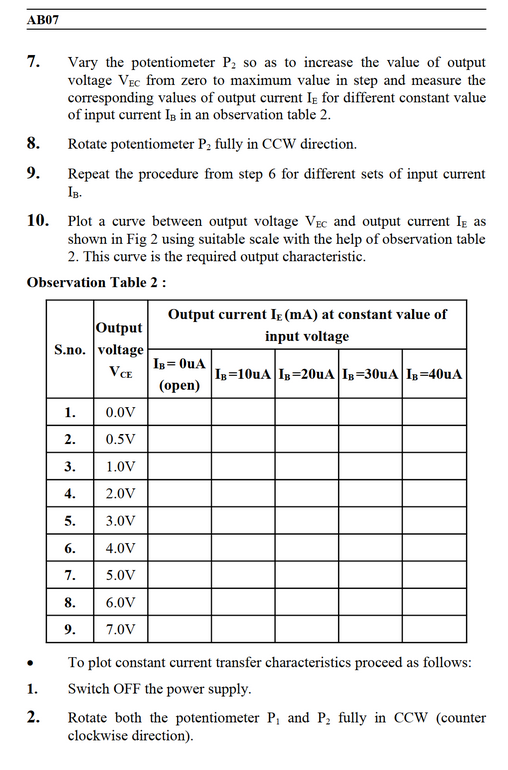

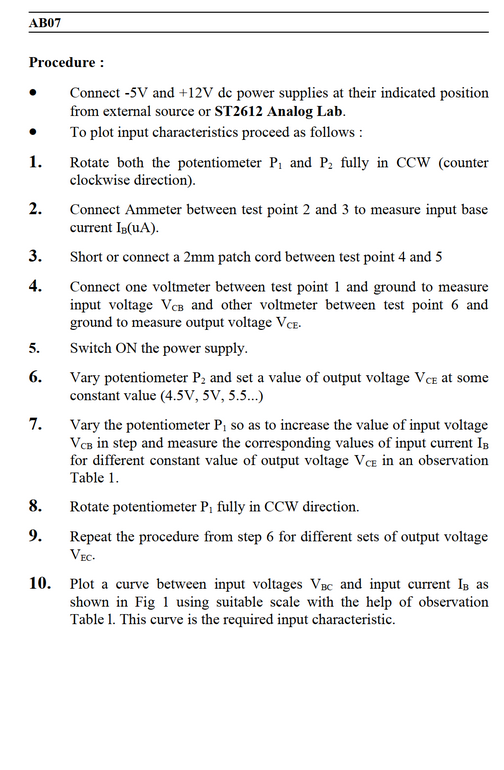

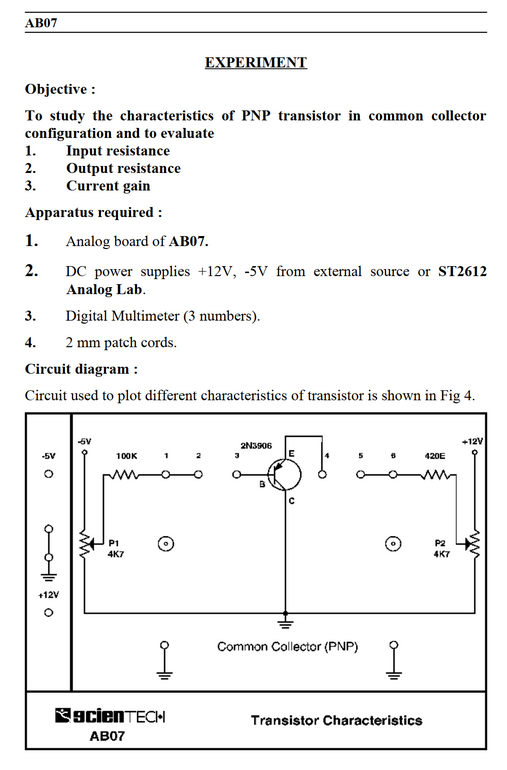

AB-07 Charakterystyki Tranzystora (CC, PNP) (Transistor Characteristics Common Collector-PNP),
AB-08 Charakterystyki Tranzystora polowego FET (FET Characteristics),
AB-09 Obwody prostowników (Rectifier Circuits),
AB-10 Mostek Wheatstone-a (Wheatstone Bridge),
AB-11 Powielacz pojemnościowy Maxwella (mostek Maxwella) (Maxwell's Capacitance Bridge),
AB-12 Mostek de Sauty'ego (De Sauty's Bridge),
AB-13 Mostek Scheringa (Schearing Bridge),
AB-14 Para tranzystorów Darlingtona (Darlington Pair),
AB-15 Wzmacniacz ze wspólnym emiterem (Common Emitter Amplifier),
AB-16 Wzmacniacz ze wspólnym kolektorem (Common Collector Amplifier),
AB-17 Wzmacniacz ze wspólną bazą (Common Base Amplifier),
AB-18 Wzmacniacz o sprzężeniu RC (RC Coupled amplifier),
AB-19 Wzmacniacz kaskodowy (Cascade Amplifier),
AB-20 Wzmacniacz DC (DC Amplifier),
AB-21 Wzmacniacz klasy A (Class A Amplifier),
AB-22 Wzmacniacz klasy B (wtórnik emiterowy push pull) (Class B Push Pull Emitter Follower),
AB-23 Wzmacniacz strojony klasy C (Class C Tuned Amplifier),
AB-24 Wzmacniacz transformatorowy (Transformer Coupled Amplifier),
AB-25 Pętla fazowa (demodulator FM i dzielnik /powielacz częstotliwości) (PLL Frequency Demodulator using IC LM565),
AB-26 Wzmacniacz na tranzystorze FET (FET Amplifier),
AB-27 Generator sterowany napięciem (VCO) (Voltage Controlled Oscillator),
AB-28 Multiwibrator (monostabilny / astabilny) (Multivibrators - Astable/Monostable),
AB-29 Przetwornik częstotliwość-napięcie (F-V and V-F Converter using IC LM331),
AB-30 Przetwornik napięcie-prąd (V-I and I-V Converter),
AB-31 Stabilizator napięcia z diodą Zenera (Zener Voltage Regulator),
AB-32 Stabilizator napięcia z tranzystorem szeregowym (Transistor Series Voltage Regulator),
AB-33 Stabilizator napięcia z tranzystorem bocznikującym (Transistor Shunt Voltage Regulator),
AB-35 Amperomierz DC (200mA) (DC Ammeter),
AB-36 Amperomierz DC (2,20mA) (DC Ammeter),
AB-38 Woltomierz DC (200 mV, 2V, 20V,200V) z baterią 9V (DC Voltmeter),
AB-39 Wzmacniacz pomiarowy (Instrumentation Amplifier),
AB-40 Komparator okienkowy (Window Comparator),
AB-41 Wzmacniacz różnicowy (na tranzystorach) (Differential Amplifier - Transistorized),
AB-42 Wzmacniacz operacyjny (odwracający / nieodwracający) (Operational Amplifier - Inverting/Non Inverting/Differential),
AB-43 Wzmacniacz operacyjny (sumujący / skalarny) (Operational Amplifier - Adder/Scalar),
AB-44 Wzmacniacz operacyjny różniczkujący / całkujący (Integrator/ Differentiator) (Operational Amplifier - Integretor/Differentiator),
AB-45 Przerzutnik Schmitta i komparator (Schmitt Trigger and Comparator),
AB-46 Tranzystor jako przełącznik (Transistor as a switch),
AB-47 Filtr m-Derived (pochodnej m) (BP i BR) (M-Derived band pass and band reject filter),
AB-48 Filtr m-Derived (LP i HP) (M-Derived filter),
AB-49 Filtr K-Derived (T, P) (K-Derived filter),
AB-50 Tłumiki pasywne (T, Pi) (Passive Attenuator),
AB-51 Filtry aktywne (dolno i górnoprzepustowe) (Active Filters: LPF+HPF),
AB-52 Aktywny filtr pasmowoprzepustowy (Active Band Pass Filter),
AB-53 Filtr wycinający (aktywny + pasywny) (Notch Filter: active + passive),
AB-54 Filtr Czebyszewa (Tchebyshev Filter: LPF and HPF),
AB-56 Światłowodowe łącze analogowe (Fiber Optic Analog Link),
AB-57 Mostek Owena (Owen's Bridge),
AB-58 Mostek Andersona (Anderson's bridge),
AB-59 Mostek indukcyjny Maxwella (Maxwell's Inductance Bridge),
AB-60 Mostek Kelvina (Kelvin's Bridge),
AB-61 Odpowiedź sinusoidalna obwodów szeregowych RLC (Sinusoidal Study State Response Of Series RLC Circuit),
AB-62 Odpowiedź sinusoidalna obwodów równoległych RLC (Sinusoidal Study State Response Of Parallel RLC Circuit),
AB-64 Wzmacniacz o sprzężeniu zwrotnym RC (RC Coupled Amplifier),
AB-65 Generator z przesuwnikiem fazowym (Phase Shift Oscillator),
AB-66 Generator z mostkiem Wiena (Wien Bridge Oscillator),
AB-67 Generator Colpittsa (Colpitts Oscillator),
AB-68 Generator Hartleya (Hartley Oscillator),
AB-69 Generator Clappa (Clap Oscillator),
AB-70 Tranzystorowy oscylator fazowy (Phase Shift Oscillator - Transistorised),
AB-71 Charakterystyki tranzystora jednozłączowego (UJT Characteristic),
AB-72 Charakterystyki MOSFET (MOSFET Characteristic),
AB-73 Charakterystyki SCR (SCR Characteristic),
AB-74 Charakterystyki Triaków (TRIAC Characteristic),
AB-75 Charakterystyki Diaków (DIAC Characteristic),
AB-80 Obwody rezonansowe RLC; szeregowe i równoległe (RLC Series and RLC Parallel Resonance Circuit),
AB-81 Prawa Kirchchoffa (prawo węzłów i prawo obwodów) (Kirchoff's Law),
AB-82 Twierdzenie Thevenina i twierdzenie o przesyłaniu mocy maksymalnej (Thevenin's Maximum Power Transfer Theorem),
AB-83 Twierdzenie o wzajemności i superpozycji (Reciprocity Theorem, Superposition Theorem),
AB-84 Twierdzenie Tellegensa (Tellegen's Theorem),
AB-85 Twierdzenie Nortona (Norton's Theorem),
AB-87 Powielacz napięcia (Voltage Multiplier),
AB-88 Diodowe ograniczniki (diode clippers),
AB-89 Diodowe układy ograniczający (diode clampers),
AB-90 Parametry sieci o dwóch portach (Two Port networks),
AB-91 Charakterystyki fotoogniwa (Optical Transducer - Photovoltaic Cell),
AB-92 Charakterystyki fotorezystora / LDR (Optical Transducer - Photoconductive Cell/LDR),
AB-93 Charakterystyki fototranzystora (Optical Transducer - Photo Transistor),
AB-96 Charakterystyki przetwornika termicznego (RTD i układ 335) (Temperature Transducer - RTD & IC335),
AB-100 Dwukanałowy analizator sygnałów analogowych (Dual Channel analog Signal Analyzer),
AB-101 Modulator i Demodulator DSB (DSB Modulator and Demodulator),
AB-102 Modulator i Demodulator SSB (SSB Modulator and Demodulator),
AB-103 Pre-emfaza i de-emfaza (Pre-emphasis and De-emphasis Circuits),
AB-104 Automatyczna regulacja wzmocnienia (Automatic Gain Controller),
AB-105 Obwód Squelch (Squelch Circuit),
AB-106 Modulator i Demodulator FM (FM Modulator and Demodulator),
AB-107 Tranzystorowe multiwibratory monostabilne (Monostable Multivibrator),
AB-108 Tranzystorowe multiwibratory bistabilne (Bistable Multivibrator),
AB-109 Tranzystorowe multiwibratory astabilne (Astable Multivibrator),
AB-110 Wzmacniacz logarytmiczny i antylogarytmiczny (Log and Antilog Amplifier),
AB-111 Oscylator kwarcowy 1 MHz (OP-Amp based Op-amp),
AB-112 Detektor szczytowy (Peak Detector),
AB-113 Wtórnik napięciowy (Voltage Follower),
AB-114 Tranzystorowy oscylator kryształkowy (Crystal Oscillator),
AB-115 Generator ze wzmacniaczem operacyjnym (sinus i cosinus) Op-Amp (Sine,Cosine Oscillator using OP-Amp),
AB-116 Obwody próbkujące (Sample and Hold Circuit).

Zasilanie modułów: +/- 12V/200mA, + 5V/200mA

Moduły edukacyjne dostarczamy z opisami przykładowych ćwiczeń.

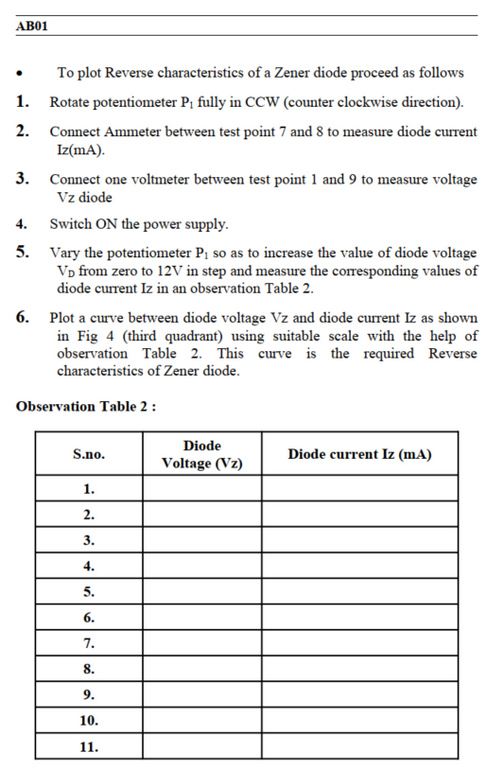

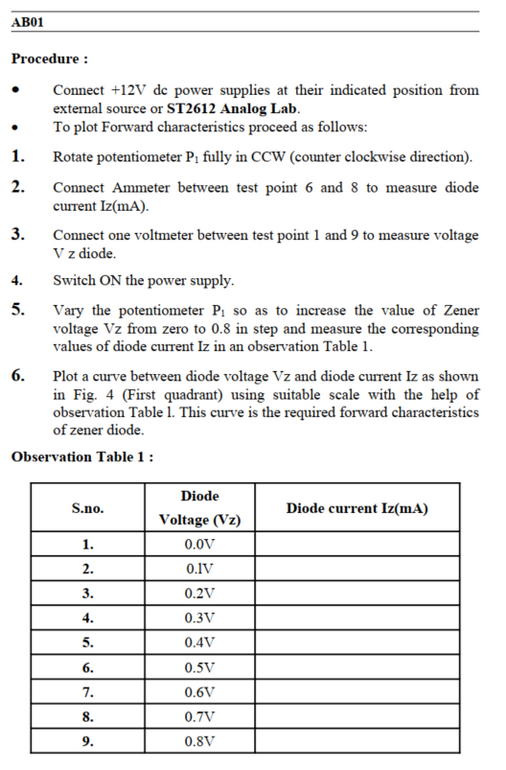

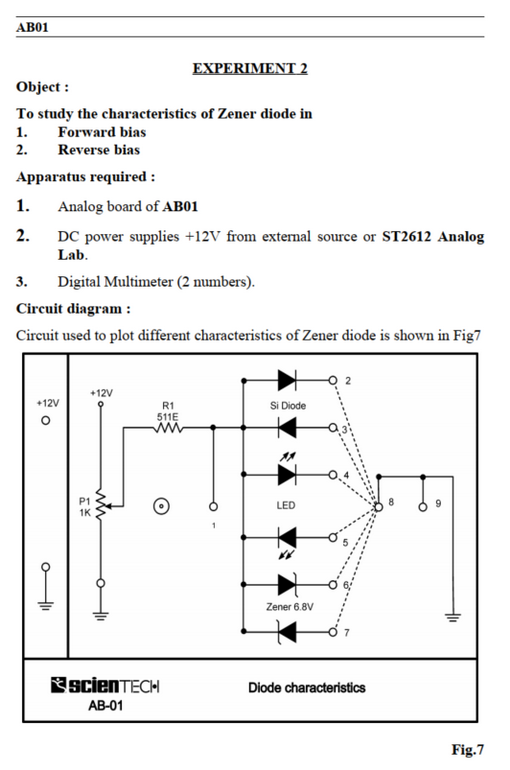

Przykładowe ćwiczenie dla modułu AB01 (diody):

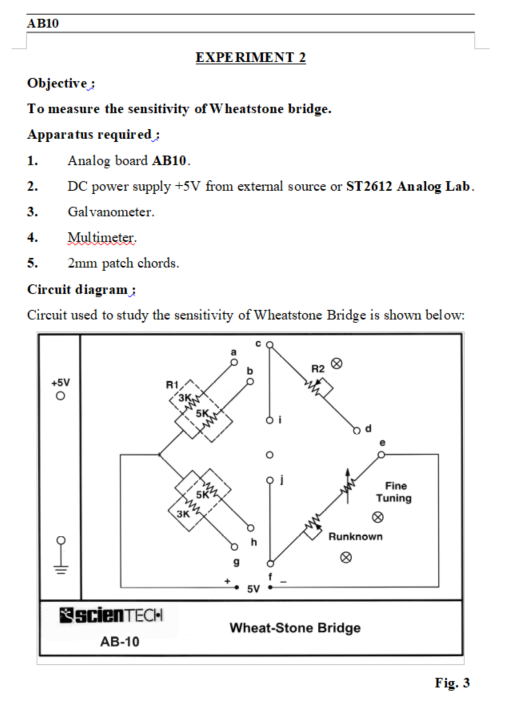

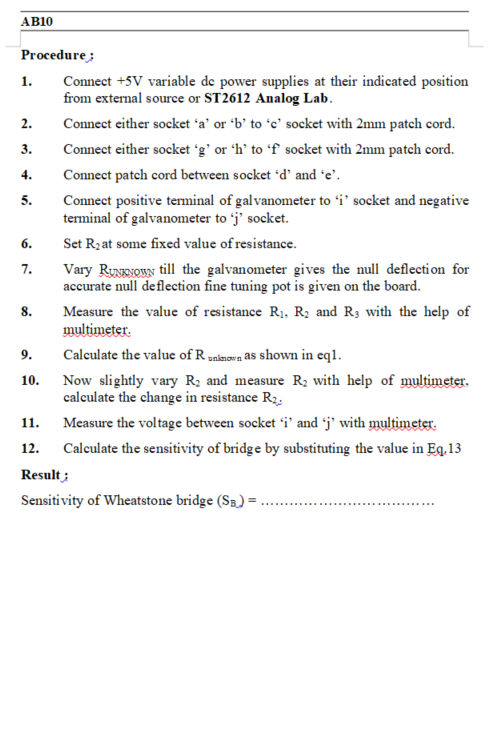

Przykładowe ćwiczenie dla modułu AB10 (mostek Wheatsone'a):

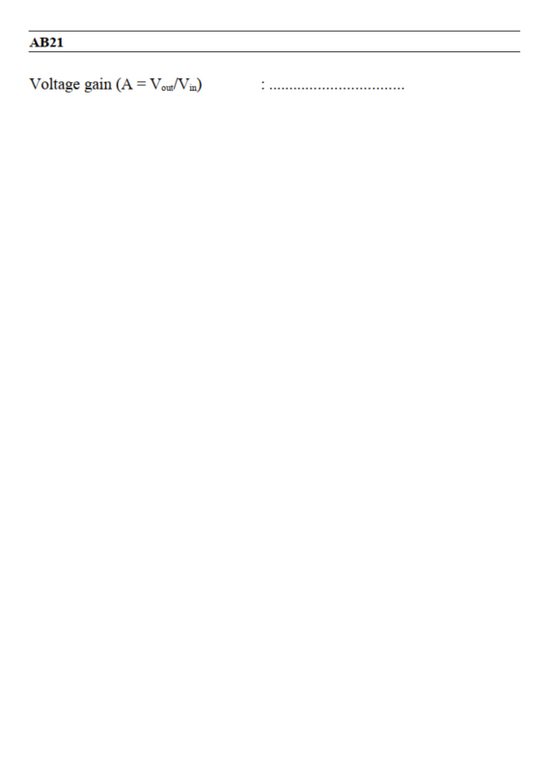

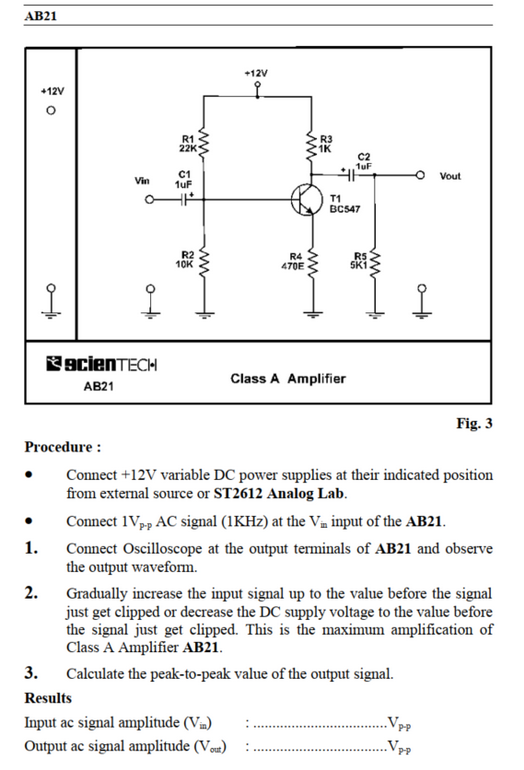

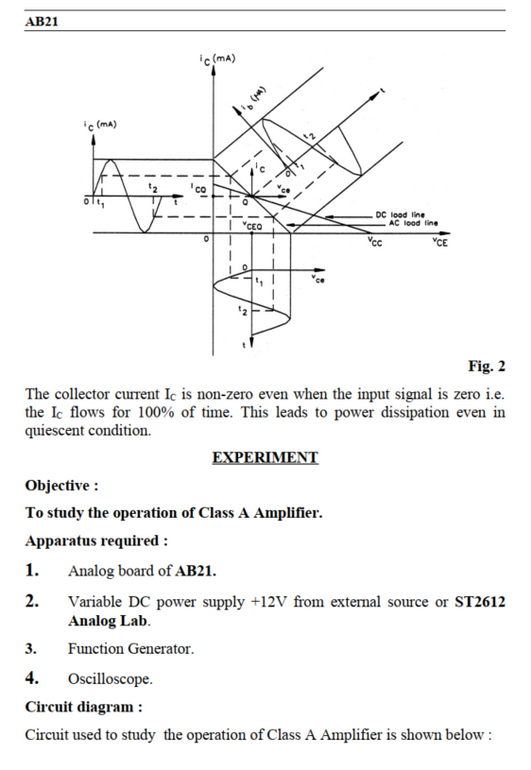

Przykładowe ćwiczenie dla modułu AB21 (wzmacniacz klasy A):
