Goniometr składa się z trzech podstawowych  elementów : kolimatora, elementu dyfrakcyjnego oraz teleskopu. Badany  strumień świetlny przechodzi przez wąską szczelinę na soczewce  kolimatora. Światło wychodzące z kolimatora ma postać wąskiej  równoległej wiązki. Następnie pada ona na element dyfrakcyjny, który  rozprasza wiązkę na fale o  częstotliwościach zależnych od kąta padania.  Daną wiązkę należy skierować do teleskopu (po precyzyjnym pomiarze  pozycji kątowej) a następnie ustawić ostrość i kąt teleskopu dla  obserwacji danej barwy. Jeżeli znane są parametry elementu dyfrakcyjnego  można ustalić jakie częstotliwości występują w danym strumieniu  świetlnym.

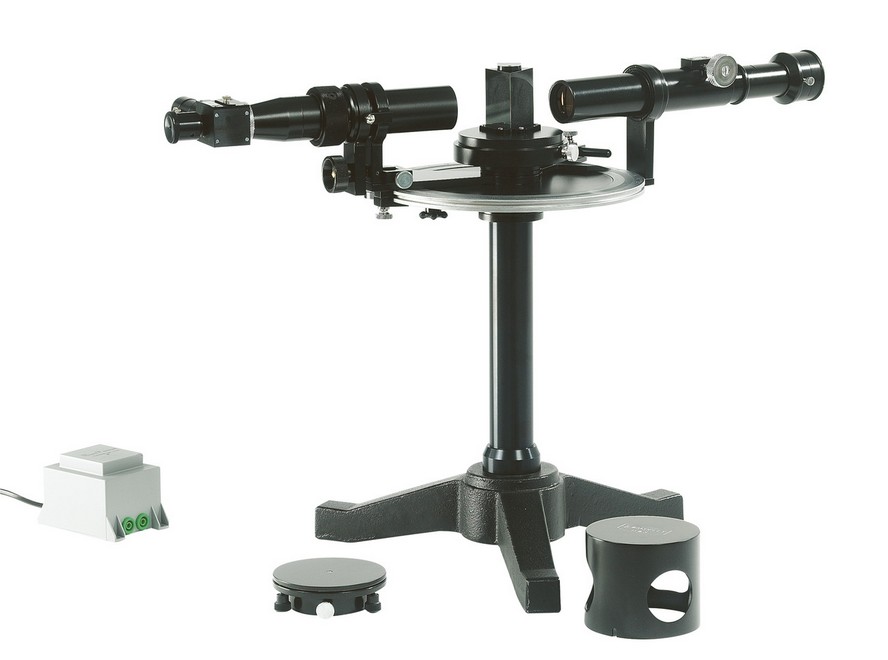

Opis Instrumentu: the goniometer is fitted out with one auto-collimating view-finder &   one collimator. It is provided with one high-density Flint prism, one   prism-holder plate and Power Supply. Accuracy: 1 minute of Arc. Kolimator: adjustable to infinity, including one achromatic lens, diam. 30 mm, & one source slot, adjustable by knurled screw. Okular:  including one achromatic lens & one sliding eyepiece. Also   including one reticle & mirror device with 6V ligth, enabling   auto-collimating experiments.
