Określanie Charakterystyki Modowej
Przewodu Światłowodowego - Stanowisko Edukacyjne
typ: ST2515
Opis Stanowiska:

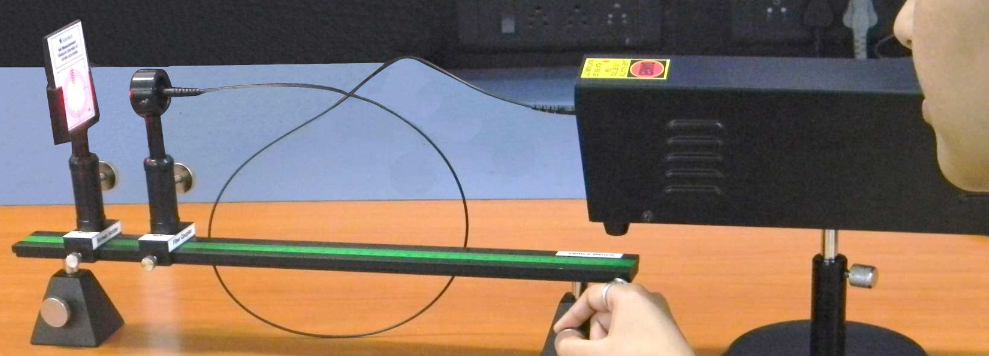

Zestaw edukacyjny - technika światłowodowa. Zestaw ST2515 stworzono aby dać studentom możliwość łatwego i zrozumiałego określenia charakterystyki modowej różnych rodzajów przewodów światłowodowych. Dwa podstawowe typy to: światłowody o charakterystyce jednomodowej oraz światłowody o charakterystyce wielomodowej. Określenie rodzaju charakterystyki modowej następuje poprzez pomiar apertury numerycznej oraz częstotliwości znormalizowanej (liczba V). W przypadku gdy V < 2.405 w światłowodzie może nastąpić jedynie propagacja jednomodowa, natomiast gdy V > 2.405 może wystąpić propagacja innych modów.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- ćwiczenie edukacyjne: pomiar apertury numerycznej oraz ustalenie liczby V dla światłowodu testowego - jednomodowego oraz wielomodowego (w zestawie);
- ćwiczenie edukacyjne: wprowadzenie wiązki światła do światłowodu (jednomodowego oraz wielomodowego), obserwacja rozkładu natężenia.
Stanowisko edukacyjne dostarczamy w komplecie z podręcznikiem użytkowania zawierającym opisy proponowanych ćwiczeń.
