Wprowadzenie do Technologii Światłowodowej - Stanowisko Edukacyjne
typ: EFO100B; zapytanie o cenę

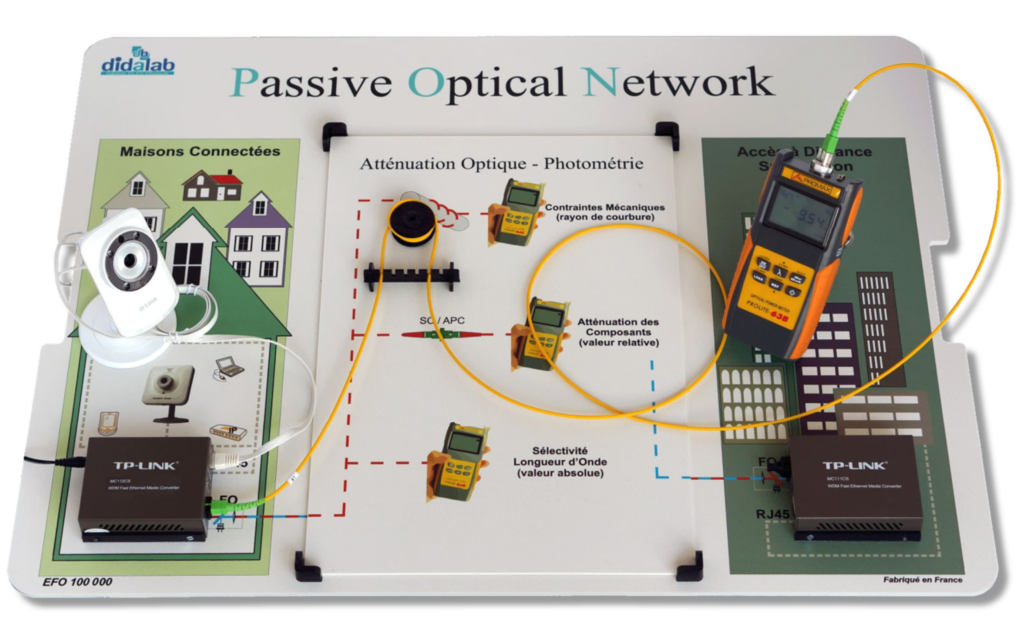

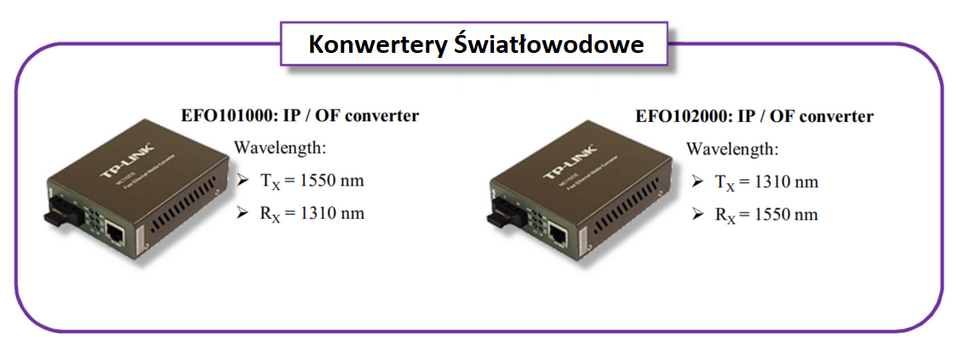

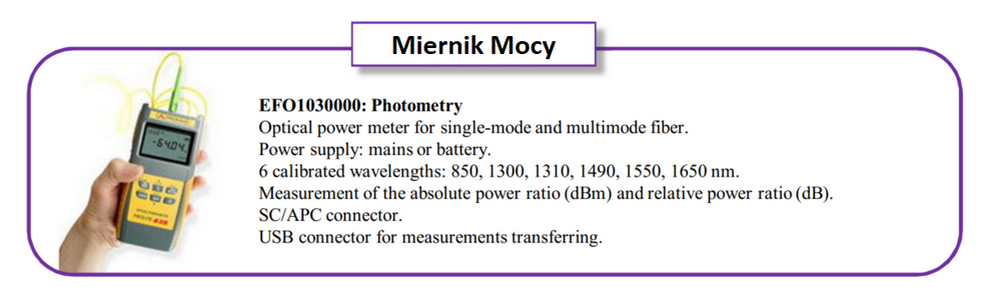

Zestaw edukacyjny - technika światłowodowa. Stanowisko edukacyjne nie wymaga instalacji. W komplecie dostarczamy: miernik mocy optycznej (kalibrowany dla 6 długości fal), dwa konwertery miedź-światłowód, regulowany tłumik światłowodowy, multiplekser (1300/1550) ze złączami SC/APC, zasilacz, akcesoria edukacyjne (w tym zestaw do czyszczenia światłowodów oraz kamera IP), kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: okulary ochronne (współczynnik OD > 4 w zakresie 1000/1600-nm) oraz źródło światła laserowego.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- ćwiczenie edukacyjne: czyszczenie złącz światłowodowych,
- ćwiczenie edukacyjne: kalibracja miernika mocy,

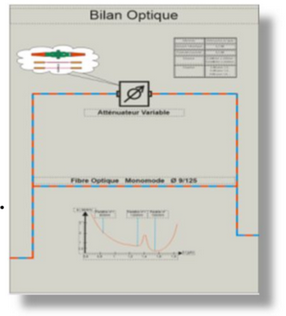

- ćwiczenie edukacyjne: bilans mocy linii światłowodowej,
- ćwiczenie edukacyjne: wyznaczenie progu czułości miernika mocy optycznej przy pomocy tłumika,
- ćwiczenie edukacyjne: określenie maksymalnej dopuszczalnej straty w przesyle,

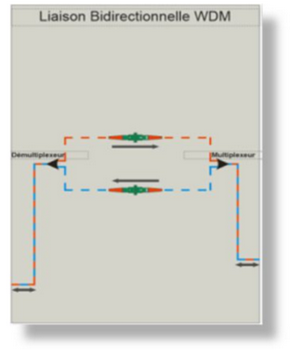

- ćwiczenie edukacyjne: studium dwukierunkowego łącza WDM (zwielokrotnianie w dziedzinie długości fali),
- ćwiczenie edukacyjne: wpływ makrozgięć jednomodowego włókna światłowodowego na jakość przesyłu,
- ćwiczenie edukacyjne: studium tłumienia łącza: moc zmierzona, moc referencyjna,
- ćwiczenie edukacyjne: charakterystyka kabla światłowodowego,
- ćwiczenie edukacyjne: określenie długości fali,
- ćwiczenie edukacyjne: emulacja kanału transmisji,
- ćwiczenie edukacyjne: określenie maksymalnego zasięgu transmisji toru optycznego,
- ćwiczenie edukacyjne: rozpraszanie energii spowodowane przez fluktuacje gęstości i współczynnika załamania szkła rozpraszanie Rayleigha -rozpraszanie w wyniku pobudzenia),
ćwiczenie edukacyjne: rozpraszanie energii spowodowane przez fluktuacje gęstości i współczynnika załamania szkła rozpraszanie Rayleigha -rozpraszanie w wyniku pobudzenia),
- ćwiczenie edukacyjne: zastosowanie multipleksowania / demultipleksowania w transmisji światłowodowej,
- ćwiczenie edukacyjne: rezultaty zastosowania transmisji TCP/IP oraz transmisji UDP.
W zestawie:
Zalecane Wyposażenie Dodatkowe:
- spawarka światłowodowa,
- reflektometr OTDR,
- zestaw edukacyjny do łączenia światłowodów za pomocą złącz rozłącznych i trwałych.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
