Wyciągarka ze Sterowaniem Wektorowym - Stanowisko Szkoleniowe, typ: MD1BSL71D

Wyciągarka ze Sterowaniem Wektorowym - Stanowisko Szkoleniowe, typ: MD1BSL71D




Zestaw edukacyjny - automatyka. W komplecie dostarczamy: akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr. Szkolenie w cenie.

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Technika Światłowodowa


Opis Stanowiska:

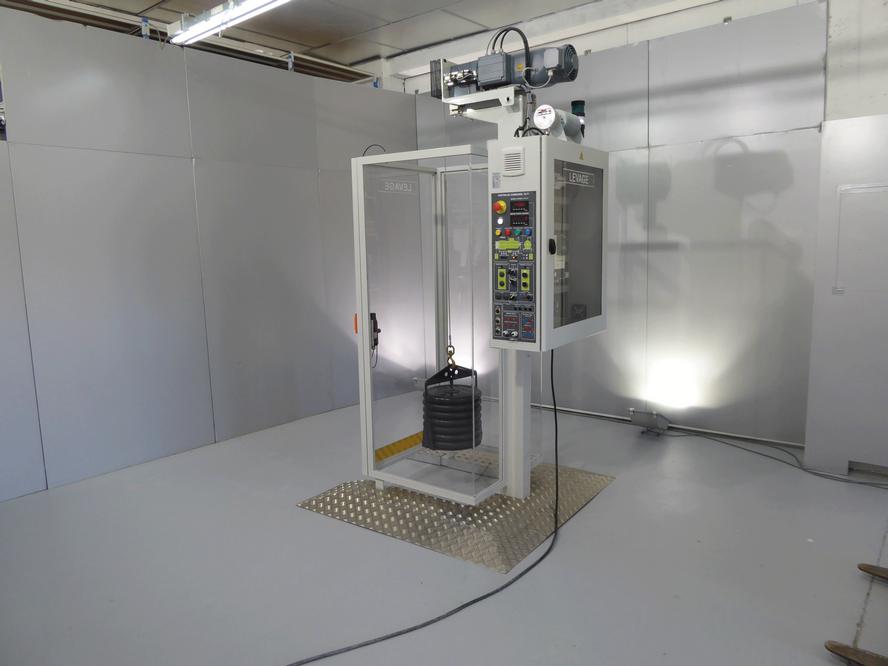

Stanowisko MD1BSL71D stworzono w celu oceny pracy silników asynchronicznych w układzie wyciągarki. Użytkownik może zapoznać się z przewagą wykorzystania systemu wyposażonego w sterownik prędkości ze sterowaniem wektorem strumienia (flux vector control) skonfigurowany do pracy w pętli zamkniętej nad systemem ze sterownikiem prędkości skonfigurowanym do pracy w pętli ofwartej (niestabilny w punkcjie zero).

Stanowisko dostarczamy w dwóch wersjach wyposażenia:
  1. z funkcją bezpośredniego startu oraz sterownikiem prędkości skonfigurowanym do pracy w pętli otwartej;
  2. ze sterownikiem prędkości skonfigurowanym do pracy w pętli zamkniętej, czujnikiem obciążenia i przewlekania:
    1. czujnik obciążenia pozwala na porównanie wartości pomiaru obciążenia wykonanego przez czujnik z wartością zmierzoną przez sterownik prędkości;
    2. dzięki funkcji przewlekania użytkownik ma więcej czasu na odczytanie wartości pomiarów.

W cenę stanowiska wliczony jest montaż i uruchomienie oraz szkolenie użytkowników.

Stanowisko zostało opracowane i wykonana przez firmę Ledent.


Zagadnienia Realizowane przez Zestaw Edukacyjny:

  1. studium dynamiki układu wyciągarki, momentu obrotowego, inercji, efektu wydłużania oraz odbicia;
  2. wybór napędu, ustalanie współczynnika uwzględniającego warunki pracy i zużywanie się części maszyny (service factor);
  3. pomiary, konfiguracja oraz studium łączności z niskonapięciową szafą sterującą;
  4. zmiana ustawień z, lub bez funkcji przewlekania, konfiguracja systemu sterowania bezpośredniego lub poprzez czujnik obciążenia;
  5. studium układu wyciągarki, obliczenia, wybór komponentów, wymiarowanie oraz zasady konstrukcji;
  6. analiza BHP, obliczanie wartości dla komponentów bezpieczeństwa, dyrektywy i normy.

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Technika Światłowodowa

Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
