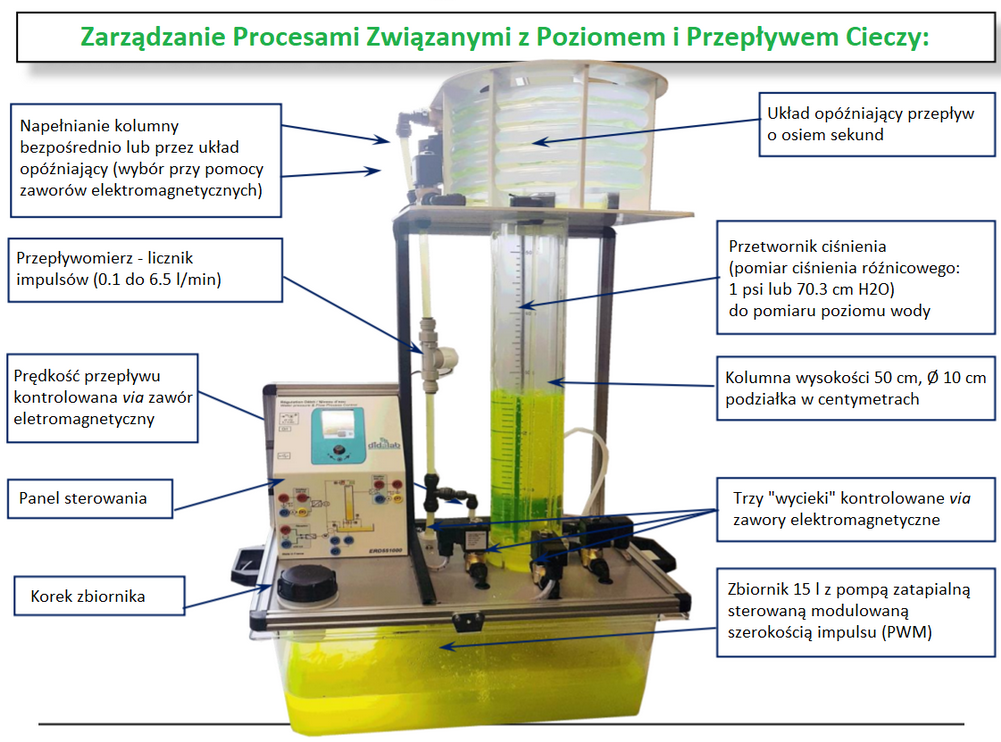

Zarządzanie Procesami Związanymi z Poziomem i Przepływem Cieczy - Stanowisko Edukacyjne
- Stanowisko Edukacyjne
typ: ERD551000 (1 kolumna), ERD552000 (2 kolumny)
Zestaw edukacyjny - automatyka. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- zapoznanie z charakterystykami czujników: poziomu (ciśnienia) oraz przepływu,
- poziom i przepływ - identyfikacja w otwartej pętli,
- zarządzanie cyfrowym regulatorem PID: On/Off, automatyka prania (fuzzy logic), transformata Z,
- sterowanie przepływem wody,
- poziom wody dla 1 i 2 rzędu z opóźnieniem lub bez.

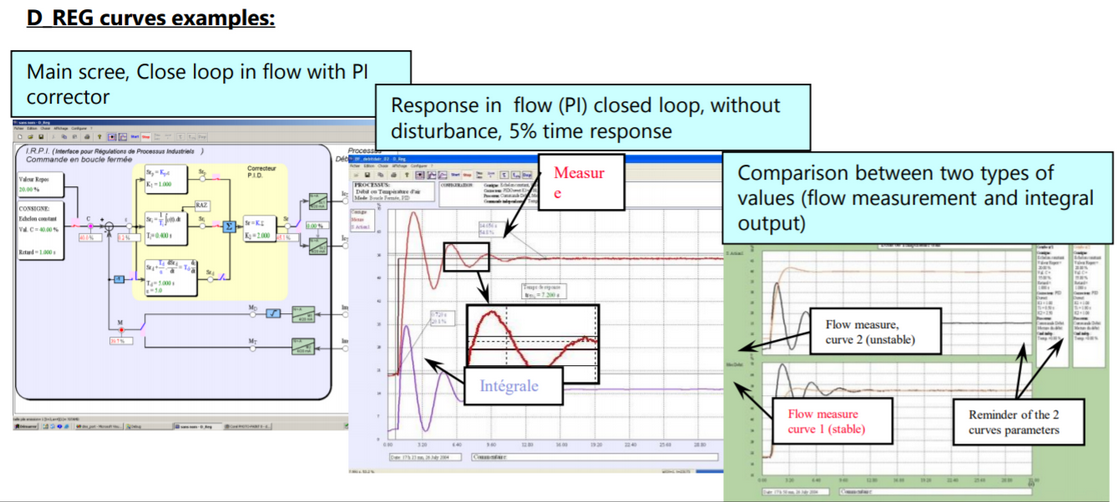

Funkcje Oprogramowania:
- wybór rodzaju struktury systemu sterowania przepływem lub temperaturą:
pętla otwarta / zamknięta, - wybór trybu kontroli oraz wybór parametrów: schodkowy - stały krok, piłokształtny, sinus, trapez, wybór regulatora P/PD/PI/PID (rówież podczas pracy),
- konfiguracja parametrów rejestracji: przywołanie parametrów (przepływ, poziom, błedy, wyjście regulatora, ...), przybliżenie osi X i Y na wykresach, porównanie zapisu rejestracji z wcześniejszym zapisem, rejestracja krzywych, eksport danych w formacie .txt, .csv, .xml, określanie wartości charakterystyk układu sterowania (czasowa: stała odpowiedź 5%, częstotliwościowa: wartość średnia, amplituda, częstotliwość, okres, harmoczna: współczynnik wartości średnich, współczynnik wartości amplitud, przesunięcie fazowe).
pętla otwarta / zamknięta,
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.

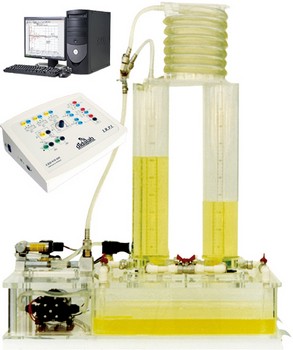

Wcześniejsza wersja stanowiska serii ERD550:
W sprzedaży dostępny jest układ sterowania (typ: ERD010B, karta katalogowa)
będący elementem wyposażenia wcześniejszej wersji stanowiska z serii ERD550:
