Instrumenty i sprzęt LXI
Przyrządy LXI obejmują moduły LXI, które podłącza się do obudowy do samodzielnych urządzeń, które mają dedykowane połączenia LXI i sprzętowe magistrale wyzwalania. Przyrządy te można skonfigurować tak, aby mierzyły wiele typów zmiennych, PRECYZYJNIE. Niektóre z tych instrumentów zawierają również 6,5-cyfrowe multimetry cyfrowe oraz programowalne przez użytkownika cyfrowe obwody alarmowe. Dostępne są samodzielne przyrządy, posiadające galwanicznie izolowane wejścia.
Oprogramowanie LXI
Nasz pakiet oprogramowania "pod klucz" EXLab obsługuje nasze przyrządy LXI i zapewnia intuicyjny interfejs graficzny, za pomocą którego można szybko i skutecznie konfigurować je oraz zapisywać dane w otwartych formatach.
Seria EX1400

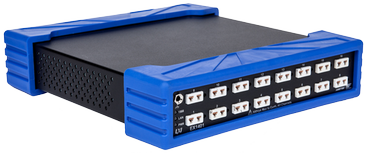

EX1401PRECYZYJNA REJESTRACJA TEMPERATURY 0,2 ° C, Izolowane Kanały16-CHANNEL ISOLATED THERMOCOUPLE AND VOLTAGE MEASUREMENT INSTRUMENT
POBIERZ BROSZURĘ EX1401

- Typowa dokładność ± 0,20 ° C
- 16-kanałowe izolowane uniwersalne termopary / wejścia napięciowe
- Power over Ethernet + (PoE +)
- Prędkość próbkowania 20K próbek / sekundę / kanał
- 24-bitowy przetwornik ADC na kanał
- Izolacja kanał-ziemia 500 V
- Izolacja pomiędzy kanałami 1000 V
- Wbudowane równoległe przesyłanie danych
- W pełni funkcjonalny Interfejs WWW, Oprogramowanie EXLab
- Interfejs LXI Ethernet
EX1401 zapewnia dokładność ± 0.20 ° C, izolację kanału kanałowego 1000 V, wbudowane funkcje autotestu i niezależne 24-bitowe przetworniki ADC na kanał. Szybkość próbkowania 20K / sekundę / kanał pozwala na wykorzystanie go w aplikacjach z szybkimi zmianami temperatury. Zastosowanie: testowanie pojazdów i akumulatorów, testowaniu silników odrzutowych, testy żywotności (przyśpieszone, HALT / HASS) i monitorowaniu stanu zdrowia. Może być stosowany w każdym środowisku testowym, które wymaga dokładnego pomiaru temperatury i powtarzalności. Równoległe przechowywanie danych i autonomiczne autonomiczne tryby pracy dodatkowo zwiększają użyteczność tego wszechstronnego instrumentu.
Zastosowania:
- Rejestracja danych temperaturowych
- Testowanie beterii i ogniw
- Testy turbin gazowych
- HALT/HASS - przyśpieszone testowanie żywotności i niezawodności
- Testy sprzętu automotive - na pokładzie
- Testowanie silników elektrycznych
- Testowanie tuneli aerodynamicznych
- Testy niezawodności silników rakietowych
- Monitoring w służbie zdrowia
EX1403PREYZYJNA REJESTRACJA NAPRĘŻEŃ, POMIARY MOSTKOWE16-CHANNEL BRIDGE AND STRAIN GAUGE INSTRUMENT
POBIERZ BROSZURĘ EX1403
16-kanałowe pomiary naprężeń, mostkowe, napięciowe
24-bitowy ADC na kanał
102,4 ksamples / sekunda / kanał
Wbudowany mostek do wyboru: quarter bridge 1/4 (120, 350, 1 K i zdefiniowane przez użytkownika), half / full bridge
Wsparcie TED, niezależna filtracja dla każdego kanału
Wbudowana kalibracja bocznika
Synchronizacja IEEE-1588
Power over Ethernet (PoE) lub wejście 10–50 V DC
W pełni funkcjonalny Interfejs WWW, Oprogramowanie EXLab
Precyzyjny mostek i miernik odkształceń EX1403 wyznacza nowy standard pomiarów naprężeń i mostów, zapewniając najwyższe możliwe pomiary wydajności przy jednoczesnej kontroli ogólnych kosztów sprzętu testowego. Szesnaście kanałów naprężenia lub napięcia, niezależne 24-bitowe przetworniki ADC na kanał, rozbudowane filtrowanie wybierane przez oprogramowanie i niezależne ścieżki kondycjonowania sygnału zapewniają wyjątkową dokładność i niezawodność. Wbudowane kondycjonowanie sygnału, programowalne wzbudzenie i możliwość wyboru mostka, wszystkie zintegrowane z instrumentem i konfigurowalne na podstawie poszczególnych kanałów, znacznie upraszczają konfigurację i konfigurację. Dzięki niezrównanej wydajności, dokładności i niezawodności, EX1403 jest rozwiązaniem „go-to” dla najbardziej złożonych aplikacji testowych na całym świecie. Pojedynczy system, który może zapewnić wysokiej jakości statyczne lub szybkie pomiary odkształceń:
• Test strukturalny i zmęczeniowy płatowca
• Test strukturalny rakiety i satelity
• Test obciążenia w tunelu aerodynamicznym
• Pomiary mostów ogólnego przeznaczenia
• Testowanie materiałów ramy obciążeniowej

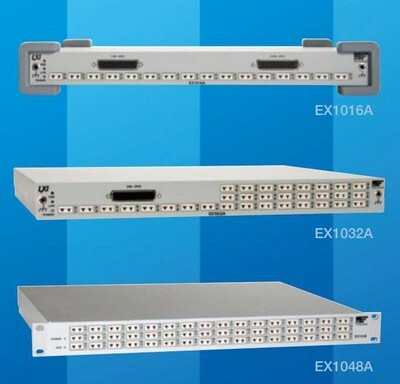

EX1000 SeriesPrecyzyjne, wielokanałowe pomiary tempetratury i napięcia. Systemy skalowalne, Interfejs www, oprogramowanie
DANE TECHNICZNE EX1000

EX1000A: 48 kanałów napięciowych
EX1000A-TC: 48 kanałów przystosowanych do termopar
EX1016A: 16 kanałów dla termopar, 32 kanały pomiaru napięcia
EX1032A: 32 kanały dla termopar, 16 kanałów napięciowych
EX1048A: 48 kanałów dla termopar
EX10SC: Moduł Kondycjonowania sygnałów
Przyrządy serii EX1000 są zbudowane w standardzie LXI, pracuja samodzielnie, mozna też tworzyć bardzo duże systemy - skalowalność.
W serii EX1000 zostały wbudowane rozwiązania zapewniające wysoką precyzję i powtarzalność pomiarów, takie jak:
- zintegrowane kondycjonowanie sygnałów
- zaawansowana kompensacja termiczna zimnego złącza CJC
- pełna, automatyczna kalibracja całego toru, end - to - end
- detekcja przerwy w obwodzie - open transducer detection (7.5nA)
- Oparcie protokołu LAN Extension Instrumentation na powszechnie znanym i szeroko obsługiwanym protokole sieciowym umożliwia lokalizowanie instrumentów w różnych obszarach geograficznych. Jest to przydatne do zdalnego monitorowania lub aplikacji, które wymagają wykonywania wielu pomiarów w różnych obszarach geograficznych.
- Przyrządy pomiarowe LXI umożliwiają szybką i łatwą konfigurację dzięki intuicyjnym interfejsom sieciowym. Główną zaletą tego podejścia jest to, że włączenie interfejsów internetowych do instrumentów LXI umożliwia inżynierom i technikom konfigurację ich bez specjalnego oprogramowania lub ograniczeń platformy.
- Uproszczone programowanie i większe wykorzystanie oprogramowania LXI za pośrednictwem sterowników IVI skraca czas pracy, obniża koszty oprogramowania i zwiększa łatwość konserwacji. Poświęć więcej czasu na testowanie, a nie na rozwiązywanie problemów, konfigurowanie i konserwację sprzętu. Szybki start - LXI
- Rozproszona architektura płyty montażowej poprzez implementację sprzętowej magistrali wyzwalacza skutkuje wysoce deterministyczną wydajnością bez obciążania podwozia. Brak obowiązkowych podwozi ułatwia projekty o niższych kosztach, które obejmują większą elastyczność niż te wymagające podwozia dla każdego zestawu wskaźników.
- Instrumenty LXI są prawie nieskończenie skalowalne. Systemy testowe mogą składać się z kilku instrumentów do setek instrumentów. Działają na różnych platformach.
- Inżynierowie i technicy mogą z łatwością tworzyć systemy hybrydowe z urządzeniami PXIe, LXI, GPIB i VXI. Można to osiągnąć za pomocą urządzeń mostkowych, takich jak interfejsy VTI EMX2500 LXI-PXIe i EX2500A LXI-VXI.
- Tryby wyzwalania oparte na sieci LAN umożliwiają lepszą wydajność systemu i obsługę zdarzeń.
- Synchronizacja lokalnych i zdalnych przyrządów za pomocą protokołu dokładności czasu IEEE-1588 umożliwia precyzyjne oznaczanie czasu danych i precyzyjną koordynację działania przyrządu.
