Sondy EMC Schwarzbeck (DE)

Sondy napięciowe do testów EMC


Sondy napięciowe EMC są stosowane do pomiarów napięć zakłóceń bezpośrednio na wyprowadzeniach układów, przewodach zasilania itp. Do wykonywania prawidłowych pomiarów trzeba stosować dodatkowo sztuczne sieci LISN, które służą do filtracji zakłóceń przychodzących z zewnątrz - z sieci energetycznej.


Sonda napięciowa EMC TK 9417

HF-Probe
2.5 kOhm


Sonda napięciowa EMC TK 9420

High-Voltage-Probe
1.5 kOhm
4 pF
9 kHz - 30 MHz
RF < 30 V
Dane techniczne TK9420

Dzielnik wysokonapięciowy rezystancyjny VT 9420

Do sondy TK9420 dostępny jest dzielnik wysokonapięciowy

Plug-In divider 1.5 kOhm for TK 9420 probe
for determination of disturbance source impedance
Maksymalne napięcie pracy 4.4kV (DC)

Dane Techniczne VT9420

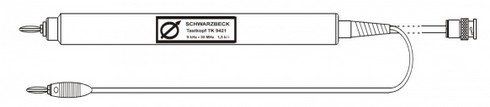

Sonda napięciowa EMC TK 9421

High Power Voltage Probe
1.5 kOhm
4 pF
150 kHz - 30 MHz
RF < 100 V


Sonda napięciowa EMC TK 9422

High Power Voltage Probe
5 kOhm
4 pF
(9) 150 kHz - 30 MHz
RF < 100 V
Dane techniczne TK9422
