Sondy oscyloskopowe Elditest
MIERNIKI > AKCESORIA POMIAROWE
Sondy oscyloskopowe zaprojektowane tak, aby pasowały do wydajności oscyloskopu Zgodne z EN61010.
Pobierz katalog sond oscyloskopowych (.pdf)
Sondy do pomiarów prądów na przewodach o dużych średnicach -
SP295 i SP296
Podstawowe parametry techniczne
- Zakresy: AC 30/300/3000 A.
- Wyjście: 100 mV / A, 10 mV / A, 1 mV / A
- Idealny do ciasnych środowisk i tam, gdzie zastosowanie klasycznych zacisków jest trudne lub niemożliwe
- Nadaje się do wszystkich mutimetrów wbudowanych w kaliber AC
- Wyświetlacz LED niskiego poziomu naładowania baterii
- Bezpieczeństwo: 600 V CAT IV i 1000 V CAT III
2 wymiary pasujące do wszystkich aplikacji:
SP 295: Długość FLEX wynosi 254 mm (średnica pętli wynosi 100 mm)
SP 296: Długość FLEX wynosi 548 mm (średnica pętli wynosi 160 mm
Elastycznesondy prądowe SP 295 i SP 296 są przeznaczone do pomiaru prądów prądu przemiennego do 3000 A i mogą być podłączone do dowolnego urządzenia, które ma napięcie wejściowe prądu przemiennego (DMM, multimetry cęgowe, ...).
Ten rodzaj produktu jest szczególnie odpowiedni do ciasnych środowisk, w których zastosowanie klasycznych zacisków jest trudne lub niemożliwe ze względu na rozmiar szczęk. Wysoki poziom bezpieczeństwa (CAT IV 600 V i CAT III - 1000 V) pozwala na większość zastosowań przemysłowych w zakresie konserwacji i diagnostyki awarii.
Broszura Techniczna SP295 i SP296 (pdf)

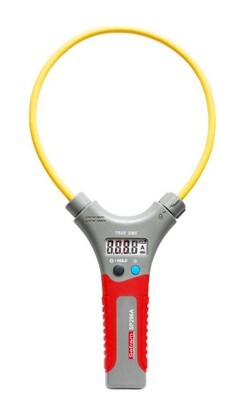

Sondy do pomiarów prądów na przewodach o dużych średnicach -
SP295A i SP296A
Podstawowe parametry techniczne
- Sonda z wbudowanym wyświetlaczem
- Zakresy: TRMS AC 30/300/3000 A.
- Rozdzielczość 10mA
- Idealny do ciasnych środowisk i tam, gdzie zastosowanie klasycznych zacisków jest trudne lub niemożliwe
- Wyświetl podświetlenie
- Funkcja Hold
- Bezpieczeństwo: 600 V CAT IV i 1000 V CAT III
2 wymiary pasujące do wszystkich aplikacji:
SP295A: Długość FLEX wynosi 254 mm (średnica pętli wynosi około 100 mm)
SP296A: Długość FLEX wynosi 548 mm (średnica pętli wynosi około 160 mm)
Nowe sondy Flex SP295A i SP296A są przeznaczone do pomiaru prądów prądu przemiennego w sposób niezależny. Ten rodzaj produktu jest szczególnie odpowiedni do ciasnych środowisk i tam, gdzie zastosowanie klasycznych zacisków z dużymi szczękami jest trudne lub niemożliwe. Autonomiczne, o wysokim poziomie bezpieczeństwa (CAT IV 600 V i CAT III - 1000 V), nowe Flex SP295A i SP296A są przeznaczone do pomiaru prądów do 3000A TRMS AC.
Broszura Techniczna SP295A i SP296A (pdf)
Sondy 150MHz / 250MHz / 500MHz
Sondy wysokiego napięcia 100 MHz / 150 MHz
Sondy GE3121 i GE3421 nie mają znamionowej kategorii pomiarowej.
Zespoły sondy nie mogą być używane do pomiarów w obwodach sieci.
Sondy do pomiarów prądu
Seria sond prądowych CP rozszerza funkcjonalność oscyloskopów ogólnego przeznaczenia: można mierzyć sygnały o wysokiej szybkości narastania, z prądem do 100A i 1,5MHz. Wszystkie modele mogą być zasilane bateryjnie i dostarczane z głównym adapterem w celu zwiększenia autonomii.
