Szybkie Przełączniki Elektroniczne

ZASILACZE > Zasilacze DC > Zasilacze TOELLNER


Szybkie Przełączniki Prądowe dla prac BADAWCZO - ROZWOJOWYCH, Testowania Produktów, Symulacji Zasilania Pokładowego / Akumulatorowego.


Firma TOELLNER opracowała szybkie przełączniki dużych prądów TOE 9260, TOE9261, z czasami włączenia / wyłączenia <500ns.

TOE 9260, TOE9261

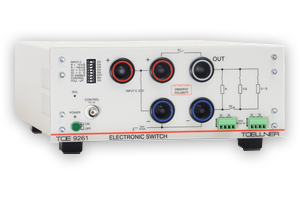

TOE9261 - Przełącznik elektroniczny do mikroprzerwów w linii zasilania i uziemienia do 100 A

Przełącznik elektroniczny TOE 9261 jest pierwszym wyborem do generowania krótkich przerw w napięciu zasilania i dlatego idealnie nadaje się do testowania układów elektrycznych pojazdu zgodnie ze standardami. W zależności od modelu prądy do 100 A można przełączać przy napięciu znamionowym do 60 V.


Cechy szczególne:

  • Napięcie wejściowe maks. 60 V.
  • Prąd wyjściowy TOE 9261-50 maks. 50 A.
  • Prąd wyjściowy TOE 9261-100 maks. 100 A.
  • Czas narastania / opadania <500 ns
  • Odporny na zwarcie
  • Przełączalne rozładowanie obwodu obciążenia
  • Przerwa w zasilaniu i linii uziemienia do 50 A lub 100 A.
  • Przełączalne buforowanie obwodu wejściowego
  • 4 przełączniki linii sygnałowej
  • Sterowanie za pomocą dowolnego generatora sygnału (poziom TTL)
Podczas testowania systemów zasilania elektrycznego pojazdu zgodnie ze standardami konieczne jest chwilowe przerwanie napięcia zasilania.
Za pomocą przełącznika elektronicznego TOE 9261 można bez problemu przełączać pomiędzy <10 μs a prawie nieograniczonym czasem trwania.

Przełączniki te są szczególnie użyteczne do symulacji chwilowych, krótkich przerw zasilania pokładowego (stałoprądowego), oraz do komutacji dużych prądów zasilania. Przełączniki tego typu sa potrzebne do przeprowadzania testów zgodnie z normami motoryzacyjnymi np.
LV124/VW80000 E10 + E13 (2013) + LV148 E48-09 (2011), LV124, oraz LV148 i innymi, pochodnymi normami stosowanymi w przemyśle lotnicznym, kolejowym, wojskowym...

DANE TECHNICZNE - TOE9261- Broszura
Dostępne są następujące modele:
TOE9261-50 Umax = 60V, I = 50A (100A w impulsie)
TOE9261-100 Umax=60V, I=100A (150A impuls)
TOE9260-50, Umax = 60V, I = 50A (100A w impulsie)
TOE9260-100, Umax=60V, I=100A (150A impuls)
czas narastania / opadania <= 500ns, 1μs (zależnie od modelu)

Dostępne zestawy rezystorów

REzystory - przełączniki dużych pródów
Rezystory referencyjne są oferowane do konkretnego zastosowaniajako zestawy z kilkoma rezystorami:
TOE 9260/100 - zestaw rezystorów referencyjnych 1 Ω, 100 Ω, 1 kΩ dla testów LV 124
TOE 9260/110 - Zestaw rezystorów referencyjnych 1 Ω, 10 Ω, 100 Ω, 1 kΩ dla testów LV 124 i VDA 320
TOE 9260/120 - zestaw rezystorów referencyjnych 10 Ω i 1 kΩ dla testów VDA 320

Rezystory referencyjne 1 Ω, 10 Ω, 100 Ω i 1 kΩ dla serii przełączników elektronicznych TOE 9260 są przeznaczone do wykonywania pomiarów referencyjnych zgodnie z następującymi standardami testów samochodowych:
 LV 124 - 2013 i nowsze dla instalacji elektrycznych 12 V.
 VDA 320 - 2014 i nowsze wersje dla systemów elektrycznych 48 V.

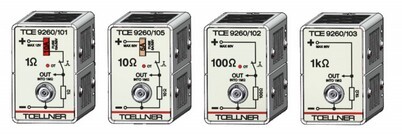

W szczegółach przedstawiono następujące rezystory referencyjne:
TOE 9260/101 to niskoindukcyjny rezystor mocy 1 Ω / 144 W. do krótkotrwałej pracy przy napięciu do 12 V.
TOE 9260/105 to niskoindukcyjny rezystor mocy 10 Ω / 250 W. do krótkotrwałej pracy przy napięciu do 50 V.
TOE 9260/102 to niskoindukcyjny rezystor mocy 100 Ω / 36 W. do pracy pod napięciem do 60 V.
TOE 9260/103 to rezystor o niskiej indukcyjności 1 kΩ / 3,6 W. praca ciągła pod napięciem do 60 V.

TOE 9260/100 - zasilacze TOELLNER  TOE 9260/110 - zasilacze TOELLNER   TOE 9260/120 - zasilacze TOELLNER
TOE 9260/100                                                      TOE 9260/110                                                    TOE9260/120


Zastosowanie:

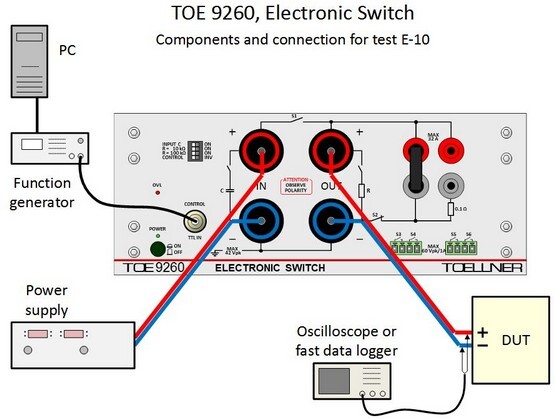

components and connection for test E-10

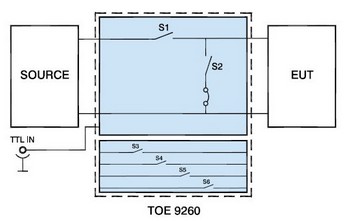

TOE 9260     TOE 9260
