EXLab Oprogramowanie do akwizycji danych pomiarowych
FULL-FEATURED, TURN-KEY, DATA ACQUISITION SOFTWARE
Intuicyjna, oparta na ikonach konfiguracja i sterowanie
- Konfiguracja kanału w stylu arkusza kalkulacyjnego
- Wyświetlanie migawki z eksportem danych
- Niezależne częstotliwości próbkowania dla każdego instrumentu
- Graficzna analiza danych online w czasie rzeczywistym
- Architektura klient / serwer z wieloma wyświetlaczami
- Synchronizacja różnych źródeł danych
- Wykrywaj / przetwarzaj zdarzenia dla kontroli w pętli zamkniętej
- Metody analizy po akwizycji i odtwarzanie danych
- Łatwe tworzenie wirtualnych / wyliczanych kanałów w oparciu o fizyczne dane kanałów
Systemy oparte na EXLab są kombinacją solidnego oprogramowania "pod klucz" i precyzyjnego oprzyrządowania zaprojektowanego w celu rozwiązania najtrudniejszych problemów przy weryfikowaniu projektów produktów elektromechanicznych. Łączenie pomiarów analogowych, cyfrowych i liczników w jednym systemie skraca czas integracji i uruchomienia. Jeśli twoje pomiary obejmują akustykę, wibracje, temperaturę, ciśnienie, odkształcenie, napięcie, stany cyfrowe, rpm lub inne parametry oparte na przetwornikach i czujesz presję czasu, to system oparty na EXLab jest właściwym rozwiązaniem dla Ciebie.
- Szybkie pozyskiwanie danych
- Rejestrowanie danych ogólnego przeznaczenia
- HALT / HASS Ocena produktu
- Pobranie komórek testowych silnika

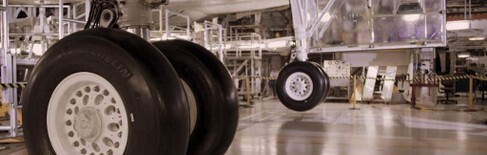

- Testowanie strukturalne
- Monitorowanie procesów i instalacji
- Monitorowanie wydajności i zdarzeń
DOKŁADNE DANE, MOCNY WYŚWIETLACZ I ANALIZA
Pakiet oprogramowania EXLab Data Acquisition dostarcza niezawodne dane za pierwszym razem, zapewniając, że krytyczne dane testowe nigdy nie zostaną naruszone. To intuicyjne narzędzie oparte na ikonach upraszcza konfigurację instrumentu, jego pozyskiwanie i wyświetlanie danych bez poświęcania funkcjonalności i wydajności.
Szeroka gama elastycznych wyświetlaczy, grupowań kanałów i alarmów czasu pracy może być mieszana i dopasowywana w celu łatwego do zidentyfikowania zarządzania i analizy danych, zapewniając obraz wyników i warunków w czasie rzeczywistym. Rozbudowane narzędzia do przetwarzania końcowego, w tym analiza gęstości spektralnej FFT i mocy, sterowanie kursorem i znacznikiem, bezproblemowe powiększanie, przechwytywanie raportów i możliwość eksportu danych otwartych umożliwiają pełne pobieranie, kontrolę i analizę w jednym, łatwym do użycia pakiecie.
MOŻLIWOŚCI WYKORZYSTANIA APLIKACJI
Niezależnie od tego, czy wykonywane są pomiary dynamiczne, pomiary zmęczenia / odkształceń strukturalnych czy precyzyjne pomiary temperatury, EXLab oferuje w pełni funkcjonalne możliwości dla każdej przestrzeni aplikacji.
RX0224 24-kanałowy system pomiarów drgań
24 CHANNEL HIGH PERFORMANCE CHARGE VIBRATION MEASUREMENTS
Pomiary drgań 24-kanałowe
- Zapewnia pełne kondycjonowanie sygnału ładowania z wbudowanym integratorem dla wyjścia prędkości. Praca jednostronna lub różnicowa (izolowana)
- 128 Ksa / s z 24-bitowym ADC na kanał dla danych o wysokiej rozdzielczości i szerokim zakresie dynamicznym
- Precyzyjna synchronizacja pomiarów w środowisku rozproszonym za pośrednictwem IEEE-1588
- Wytrzymała konstrukcja; Zakres pracy od -20 ° C do + 60 ° C
- Stopień IP66
- Łączność GigE Ethernet za pośrednictwem standardu branżowego LXI
RX0224 jest częścią rodziny wytrzymałych instrumentów RX0XXX firmy VTI z wbudowanym trybem kondycjonowania sygnału. Wszystkie połączenia i operacje są zaprojektowane do pracy w trudnych warunkach dzięki wykorzystaniu połączeń Mil-Grade dla wszystkich wejść.
- 24 kanały kondycjonowania sygnału ładowania i równoczesne pobieranie próbek ADC
- Interfejs Ethernet dla uproszczonej skalowalności i dystrybucji pomiarów
- 24-bitowe przetworniki A / D na kanał z wybieralną częstotliwością próbkowania do 128Ksa / s
- Mimo że RX0224 ma konwerter pojedynczegoładowania, zachowuje się jak wejście różnicowe, które zapewnia odrzucanie wspólnego trybu. Dzieje się tak, ponieważ działa on z izolowanego źródła zasilania.
PRECYZJA W TRUDNYCH WARUNKACH ŚRODOWISKOWYCH
RX0224 został zaprojektowany, aby umożliwić użytkownikom rejestrowanie przetworników typu ładunkowego w trudnych warunkach. Wiele zakresów wejściowych i 24-bitowy ADC na kanał pozwala na pomiary w bardzo wysokiej rozdzielczości, dzięki czemu można precyzyjnie uchwycić duże lub małe drgania.
Złącza micro-kropka zapewniają bezpośrednie połączenie dla każdego kanału wejściowego, a możliwość wyboru wejść jedno- lub wielowymiarowych zapewnia użytkownikom większą elastyczność dzięki szerszemu zakresowi urządzeń wejściowych do ładowania. Zasilanie i komunikacja odbywa się za pomocą złączy typu Mil-Standard, co zapewnia maksymalną niezawodność.
DIAGNOSTYKA SELF-TEST
RX0224 ma wbudowaną funkcję monitorowania stanu zdrowia. Pozwala to na ścisłe monitorowanie funkcji, w tym:
- Zakresy ładowania wejściowego
- Lotna i nieulotna pamięć systemu
- Zamknięta pętla samokalibracji koniec-koniec, aby zapewnić maksymalną dokładność w czasie i temperaturze
Złącza micro-kropka zapewniają bezpośrednie połączenie dla każdego kanału wejściowego, a możliwość wyboru wejść jedno- lub wielowymiarowych zapewnia użytkownikom większą elastyczność dzięki szerszemu zakresowi urządzeń wejściowych do ładowania. Zasilanie i komunikacja odbywa się za pomocą złączy typu Mil-Standard, co zapewnia maksymalną niezawodność.
WBUDOWANE PROCESOWANIE SYGNAŁU
RX0224 wykorzystuje swoją wewnętrzną układ FPGA do wszystkich niezbędnych procesów przetwarzania sygnału i zapewnia możliwość wyprowadzania wolnych od aliasu danych dla maksymalnej niezawodności danych. Zaawansowany model wyzwalacza i możliwość przesyłania strumieniowego o dużej szybkości pozwolą użytkownikom rejestrować wszystkie krytyczne dane.
MONITOR TEMPERATURY
RX0224 może monitorować swoją wewnętrzną temperaturę i przepływ powietrza oraz zapewnia ostrzeżenia o przekroczeniu temperatury i temperatury za pośrednictwem interfejsów Ethernet.
RX1032 32-kanałowy system do pomiarów temperatury - hermetyczny
32 CHANNEL RUGGED HIGH ACCURACY THERMOCOUPLE INSTRUMENT
32-kanałowy system pomiarowy termopary
- Zaawansowana implementacja CJC
- 1000 Prędkość skanowania próbki / sekundę / kanał
- Precyzyjna rozproszona synchronizacja pomiarów z IEEE-1588
- Wytrzymała konstrukcja
- Szeroki zakres temperatury roboczej
- Stopień ochrony środowiska IP65
- Łączność Ethernet za pośrednictwem standardu Open Industry LXI
- IVI-COM, IVI-C, obsługa sterowników LabVIEW ™
PRECYZJA W CIĘŻKICH WARUNKACH ŚRODOWISKOWYCH
Termometr pomiarowy RX1032 to wzmocniona wersja popularnej serii EX1000, najbardziej zaawansowanego, w pełni funkcjonalnego rozwiązania do akwizycji danych dostępnego obecnie na rynku. Jednostka RX1032 zapewnia najwyższą dokładność pomiaru i powtarzalność dzięki zastosowaniu w pełni zintegrowanej kondycjonowania sygnału i zaawansowanej kompensacji zimnego złącza (CJC).
Seria RX1032 wykorzystuje złącza klasy wojskowej dla zasilania i łączności, podczas gdy wejścia termopar i czujników są przesyłane przez chronione wejście do panelu zacisków śrubowych w celu szybkiego i łatwego podłączenia. Wytrzymała konstrukcja obudowy umożliwia montaż systemu pomiarowego na słupach testowych, w komorach testowych i w innych trudnych warunkach.
SKALOWALNE DLA NAJWYŻSZEJ PRĘDKOŚCI SYNCHRONIZOWANE PRZEKAZYWANIE DANYCH
Rodzina RX10XX umożliwia łatwą integrację i synchronizację wielu urządzeń poprzez standardową implementację IEEE-1588. Wiele instrumentów RX1032 może być łatwo rozdzielonych i umieszczonych bardzo blisko interesujących punktów pomiarowych, zmniejszając długość kabla analogowego, minimalizując błędy wywołane hałaśliwym otoczeniem. Wszystkie dane pomiarowe są zwracane z kodami znaczników IEEE-1588 z typową dokładnością <200uS, zapewniając, że uzyskane dane są ściśle skorelowane w całym teście testowym.
KOMPENSACJA W ZAKRESIE ZIMNEGO WŁĄCZENIA
Sercem każdego prawdziwie dokładnego systemu pomiaru termoelektrycznego jest implementacja CJC. RX1032 łączy w sobie wiele precyzyjnych termistorów, znaczną masę termiczną i ostrożne rozmieszczenie części, aby zapewnić światowej klasy wydajność pomiaru.
APLIKACJE
Test silnika o dużej skali
Harsh Environment Heath Mon
Monitorowanie stanu zdrowia
HALT / HASS
Niezawodność silnika rakietowego
Test tunelu aerodynamicznego
VTI Coda Platforma do zarządzania systemami akwicycji danych
Interfejs użytkownika do obsługi przyrządów
- Struktura klient / serwer
- Intuicyjny graficzny interfejs użytkownika (środowisko Microsoft Windows)
- Automatyczna identyfikacja instrumentu
- Kompleksowe funkcje pomiarowe
- Tymczasowe lub stałe, wstępnie zaprogramowane lub sterowane zdarzeniami przechowywanie danych
- Obsługa zdarzeń włącznie kontrola graniczna i monitorowanie alarmów
- Kompleksowa funkcja wizualizacji i odtwarzania
- Matematyczne funkcje w czasie rzeczywistym do obliczania kanałów wirtualnych
- Znormalizowane interfejsy danych
- Eksport danych do Excel, ASCII, MATLAB i innych popularnych pakietów analitycznych
INTUICYJNY GUI
Interfejs użytkownika ułatwia konfigurację, obsługę, analizę i generowanie raportów, zmniejszając w ten sposób czas i koszty związane z procesem gromadzenia danych.
KOMPLEKSOWA WIZUALIZACJA
Swobodnie zaprojektuj indywidualne interfejsy graficzne do pomiarów i wizualizacji w czasie rzeczywistym. Kanały danych są wizualizowane za pomocą jednego kliknięcia myszką. Podobnie jak w przypadku analizy danych online, zmierzone wartości mogą być wyświetlane graficznie na wykresie y / t lub y / x, jako wykres słupkowy, tachometr lub cyfry cyfrowe. Standardowe wyświetlacze, dostępne za pomocą kliknięcia myszą, upraszczają konfigurację.
MONITOROWANIE I KONTROLA ALARMÓW W CZASIE RZECZYWISTYM
Oprogramowanie VTIcoda zapewnia kontrolę limitów i monitorowanie alarmów na każdym kanale. Dane poza limitem są wyświetlane w oddzielnym oknie i rejestrowane.
SKALOWALNE DLA TYCH KANAŁÓW:
Skalowalna architektura sprawia, że VTIcoda jest idealny dla każdego rozmiaru testu od dziesięciu do dziesięciu tysięcy kanałów. Systemy High Count można łatwo skonfigurować i szybko przygotować do testów.
EASY DATA REPLAY
Przeglądaj wydarzenia bez wpływu na proces pozyskiwania na żywo. Regulacja do przodu i do tyłu ułatwia powtórkę. Konkretne interesujące kanały mogą być wyróżnione i odizolowane w oddzielnych oknach.
PRAWDZIWE CZASOWE FUNKCJE MATEMATYCZNE I MANIPULACJA DANYMI
VTIcoda upraszcza zadania związane z manipulowaniem danymi za pomocą różnych standardowych wbudowanych funkcji. Obliczenia są wykonywane w czasie rzeczywistym, a wynikowe kanały można traktować jak inne zmierzone kanały do celów analizy i raportowania.
SYSTEM KLIENTA / SERWERA
Potężna architektura klient / serwer umożliwia współdzielone wykorzystanie pozyskanych danych, umożliwiając wielu klientom równoczesny dostęp online do wyświetlania danych i operacji analizy. Podejście serwerowe online zapewnia również niezawodne archiwizowanie i pobieranie danych ze zintegrowaną diagnostyką błędów w celu ochrony przed połączeniami i problemami z dostępem do danych
48 kanałów napięciowych

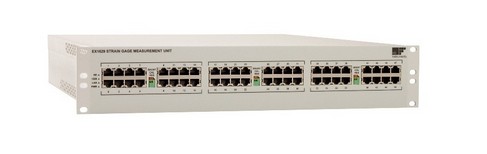

Pomiary 24-kanałowe / pomiary tensometryczne
