VTI Systemy Rugged - Praca w trudnych warunkach
Akwizycja Danych DAQ > Systemy LXI Temp, U, Wysokie U
SYSTEM AKWIZYCJI DANYCH Seria odpornych na zakłócenia urządzeń pomiarowych serii RX firmy VTI-INSTRUMENTS (USA) opiera się na dekadach doświadczeń w dostarczaniu precyzyjnych pomiarów o wysokiej dokładności dla branży testów mechanicznych. Dzięki rozwiązaniom do termoelementów, dynamicznego odkształcania i ładowania, VTI odnosi się do szerokiej gamy zastosowań, które wymagają odporności na trudne warunki środowiskowe.
SYSTEM AKWIZYCJI DANYCH VTI-INSTRUMENTS może rejestrować dane pomiarowe bezpośrednio w pobliżu pracujących silników lotniczych, turbin,odrzutowych, rakietowych. Dzięki odporności na pracę w trudnych warunkach można podłączyć dużą ilość czujników pomiarowych krótkimi przewodami do systemu rejestrującego, z któreg następnie dane są pobierane do PC przez pojedyńcze, długie przewody ETHERNET.
RX1032
RX0224
RX0124

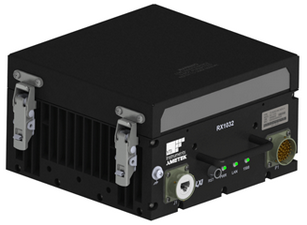

RX1032, Precyzyjny pomiar temperatury (VTI-INSTRUMENTS)
POBIERZ BROSZURĘ RX1032 32-kanałowy hermetyzowany system do pomiarów temperatury
- 32-kanałowy system pomiarowy dla termopar, hermetyczna obudowa
- Zaawansowana implementacja CJC (kompensacja złącza zimnego)
- 1000 Prędkość skanowania próbki / sekundę / kanał
- Precyzyjna rozproszona synchronizacja pomiarów z IEEE-1588
- Wytrzymała konstrukcja
- Szeroki zakres temperatury roboczej
- Stopień ochrony środowiskowej IP65
- Łączność Ethernetowa za pośrednictwem standardu Open Industry LXI
- IVI-COM, IVI-C, obsługa sterowników LabVIEW ™
Pomiary Temperatury: PRECYZJA W TRUDNYCH WARUNKACH PRACY
Termometr pomiarowy RX1032 to wzmocniona wersja serii EX1000, najbardziej zaawansowanego, w pełni funkcjonalnego rozwiązania do akwizycji danych dostępnego obecnie na rynku. Jednostka RX1032 zapewnia najwyższą dokładność pomiaru i powtarzalność dzięki zastosowaniu w pełni zintegrowanej kondycjonowania sygnału i zaawansowanej kompensacji zimnego złącza (CJC).
Seria RX1032 wykorzystuje złącza klasy wojskowej dla zasilania i łączności, podczas gdy wejścia termopar i czujników są przesyłane przez chronione wejście do panelu zacisków śrubowych w celu szybkiego i łatwego podłączenia. Wytrzymała konstrukcja obudowy umożliwia montaż systemu pomiarowego na słupach testowych, w komorach testowych i w innych trudnych warunkach.
SKALOWALNE DLA NAJWYŻSZEJ PRĘDKOŚCI, SYNCHRONIZOWANE PRZEKAZYWANIE DANYCH
Rodzina RX10XX umożliwia łatwą integrację i synchronizację wielu urządzeń poprzez standardową implementację IEEE-1588. Wiele instrumentów RX1032 może być łatwo rozdzielonych i umieszczonych bardzo blisko interesujących punktów pomiarowych, zmniejszając długość kabla analogowego, minimalizując błędy wywołane hałaśliwym otoczeniem. Wszystkie dane pomiarowe są zwracane z kodami znaczników IEEE-1588 z typową dokładnością <200uS, zapewniając, że uzyskane dane są ściśle skorelowane w całym teście testowym.
KOMPENSACJA W ZAKRESIE ZIMNYCH STYKÓW - PRECYZYJNE POMIARY TEMPERATURY
Sercem każdego prawdziwie dokładnego systemu pomiaru termoelektrycznego jest implementacja CJC. RX1032 VTI-INSTRUMENTS łączy w sobie wiele precyzyjnych termistorów, znaczną masę termiczną i ostrożne rozmieszczenie części, aby zapewnić światowej klasy wydajność pomiaru.
APLIKACJE
- Testy silnika o dużej skali
- Monitorowanie zdrowia w trudnych warunkach środowiskowych
- Monitorowanie stanu zdrowia
- HALT / HASS
- Niezawodność silnika rakietowego
- Test tunelu aerodynamicznego
