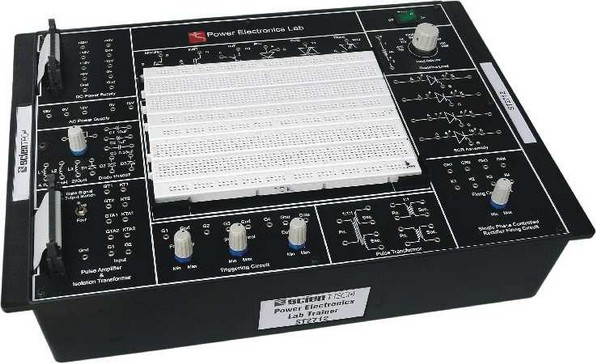

Charakterystyki Elementów Półprzewodnikowych,
Podzespołów Mocy - Stanowisko Edukacyjne - typ: ST2712
Zestaw edukacyjny - elektrotechnika. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Opis Stanowiska:
ST2712 jest to bezlutowa platforma umożliwiająca naukę charakterystyk elementów takich jak: MOSFET, tyrystory, diaki, triaki, IGBT, tranzystory, układy SCR, przetwornice, etc. oraz tworzenie układów z wykorzystaniem tych elementów. Baza ST2712 oraz poszczególne moduły z serii PE są dostarczane z podręcznikami użytkowania zawierającymi opisy proponowanych ćwiczeń.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- określanie charakterystyk U-I układu SCR (tyrystora),
- określenie charakterystyk tranzystora jednozłączowego (UJT), obliczanie rezystancji w obszarze bazy
oraz obliczanie współczynnika napięcia wyzwalania UJT względem napięcia zasilania, - zapoznanie z charakterystykami tranzystorów MOSFET,
- zapoznanie z charakterystykami tranzystorów IGBT,
- zapoznanie z charakterystyką diaków, wykreślanie charakterystyk U-I diaków,
- zapoznanie z charakterystyką triaków, wykreślanie charakterystyk U-I triaków,
- zapoznanie z charakterystykami tranzystora jednozłączowego PUT,
- zapoznanie z układem regulacji klasy C, D oraz F,
- zapoznanie z rezystancyjnym układem wyzwalania.
oraz obliczanie współczynnika napięcia wyzwalania UJT względem napięcia zasilania,
Dostępne Moduły Rozszerzeń:- PE-03 Charakterystyki tyrystorów,
- PE-04 Charakterystyki triaków,
- PE-05 Charakterystyki diaków,
- PE-06 Charakterystyki układów IGBT,
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.

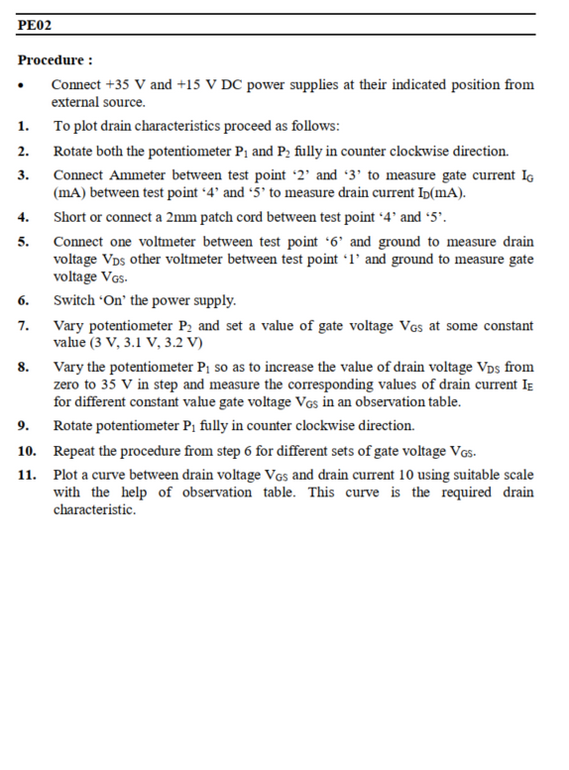

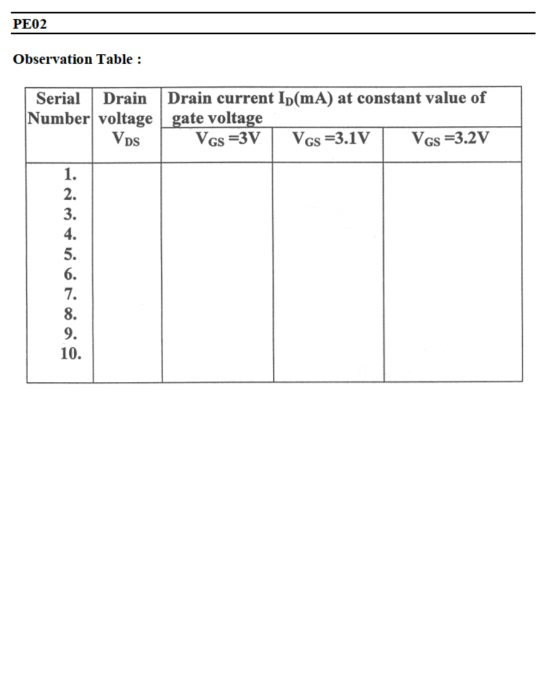

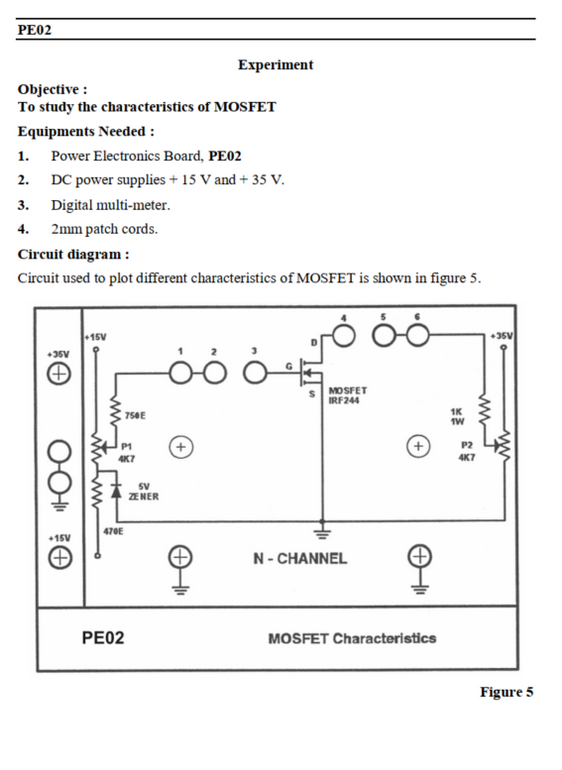

Przykładowe ćwiczenie dla modułu PE02:
