Zagadnienia Realizowane przez Zestaw Edukacyjny:

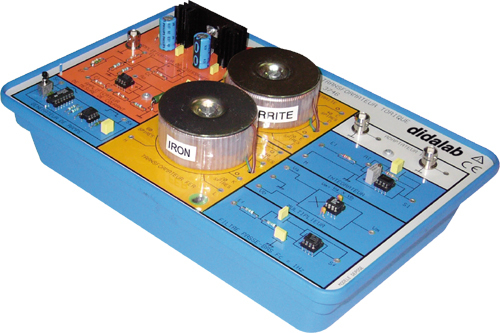

1. wbudowane dwa transformatory: z rdzeniem żelaznym oraz z rdzeniem ferrytowym,
2. wykreślanie cykli histerezy przy zmiennej częstotliwości 0.2 do 500 Hz (do pierwszej krzywej magnetycznej, do bloku zbocza sygnału liniowo narastającego w czasie - rampy), wbudowany wzmacniacz mocy,
3. wbudowany powielacz umożliwia odczyt wartości mocy zadanej na uzwojeniu pierwotnym oraz uzwojeniu wtórnym,
4. wbudowany filtr dolnoprzepustowy w układzie powielacza umożliwia odczyt wartości mocy uśrenionej,
5. pozostałe wyposażenie stanowiska: wzmacniacz mocy, wzmacniacz pomiarowy do pomiaru wartości prądu, generator funkcji rampy, układ całkujący, trzy złącza BNC, podłączenia zewnętrzne (zasilanie) via terminale ø 4 mm, połączenia na płycie via terminale ø 2 mm,
6. proponowane ćwiczenia: magnesowanie układu (cykl histerezy rdzenia żelaznego oraz cykl histerezy rdzenia ferrytowego), wstępna krzywa magnesowania poszczególnych rdzeni, studium pracy transformatora toroidalnego: bez obciążenia oraz na zwarciu.
