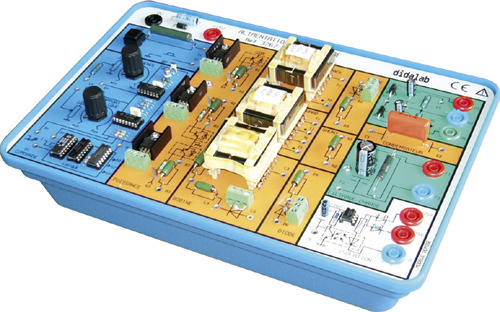

Studium Topologii Zasilacza Impulsowego - Stanowisko Edukacyjne
typ: PED3767B (PED037670)
Zestaw edukacyjny - elektrotechnika. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz (DC 6/12V, 5A), akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- przemiana energii w transformatorze: pływające wyjście,
- przetwornica w układzie push pull,
- filtracja / wygładzanie napięcia wyjściowego,
- przełączanie poprzez tranzystory,
- obciążanie obwodu RC,
- generator impulsowy (regulowana częstotliwość i okres),
- wykrycie diody/pojemności (sygnatura analogowa),
- topologia flyback (przetwornica zaporowa), topologia forward (przetwornica przepustowa) oraz topologia push-pull (przekształtnik push-pull),
- kluczowanie akumulacyjne (czoper) - indukcyjne oraz pojemnościowe.

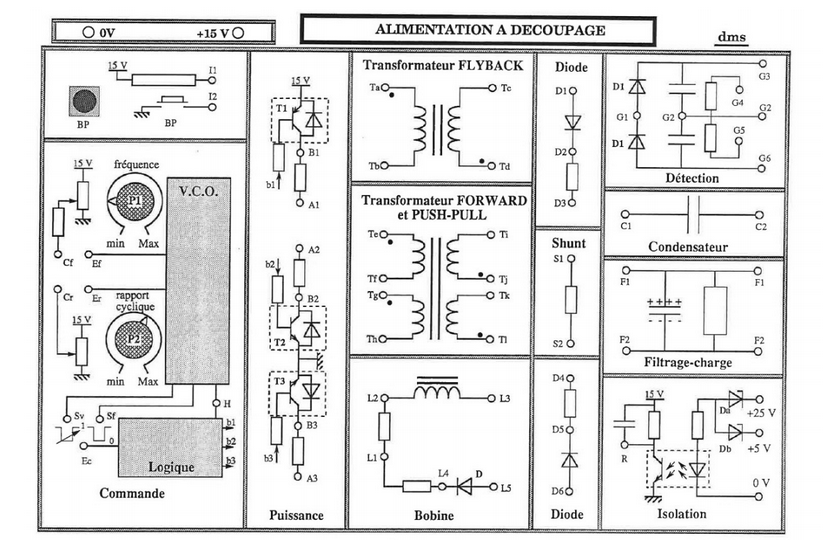

Rysunek przedstawiający elementy panelu wraz z wyprowadzeniami:
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
