Generatory funkcyjne od firmy AimTTi

MIERNIKI > GENERATORY > AimTTi-0
Generatory funkcyjne analogowe i cyfrowe (DDS) o częstotliwości od 3 MHz do 160 MHz.

Modele jedno- i dwukanałowe z szeroką gamą modulacji i innymi możliwościami.

Modele ze zdalnym sterowaniem z wariantami interfejsów USB, RS232, GPIB i LAN.

Wybierz bezpośrednio według produktu lub serii produktów lub użyj filtrów, aby zidentyfikować modele spełniające określone wymagania.





Seria TGF4000
Dwukanałowy generator funkcji arbitralnych z modelami od 40 do 240 MHz


Seria TGP3100
Generator impulsowy i uniwersalny z modelami 25 lub 50 MHz, jedno- lub dwukanałowy

Seria TG251xA / 501xA
High Performance Function / Arbitrary / Pulse Generator 25MHz lub 50MHz, 1 lub 2 kanały


Seria TG2000
Generator funkcji DDS, sterowanie cyfrowe 10 MHz lub 20 MHz, z / bez interfejsów USB / RS232


TG1006
Generator funkcji DDS 10 MHz z licznikiem


Seria TG300
Analogowy generator funkcyjny 3 MHz z odczytem LCD z / bez licznika, Sweep i AM

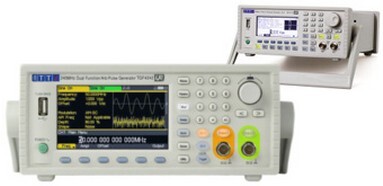

Seria TGF4000
Seria generatorów funkcyjnych / arbitralnych TGF4000 oferuje możliwość generowania sygnału do 240 MHz na dwóch identycznych kanałach o pełnej wydajności, które mogą działać niezależnie lub w trybie sprzężonym lub w trybie śledzenia. Zapewniona jest precyzyjna kontrola fazy między kanałami z rozdzielczością 0,001 °.
Uwzględniono szeroki zakres wbudowanych przebiegów, a niestandardowe przebiegi arbitralne można stosować przy prędkościach próbkowania do 800MS / si częstotliwości odtwarzania do 80 MHz. Oprogramowanie do generowania i edycji przebiegów arbitralnych na komputerze PC jest dostarczane.

Impulsy o wysokiej rozdzielczości i niskim jitter mogą być generowane do 100 MHz, podobnie jak biały szum o szerokim paśmie. Szeroka gama modulacji jest zapewniona przy użyciu źródeł wewnętrznych i zewnętrznych. Tryby bramkowany, impulsowy i przemiatający mogą korzystać z wewnętrznych lub zewnętrznych źródeł wyzwalania.
Zdalne sterowanie za pośrednictwem sieci LAN zgodnej z USB i LXI (standard) można w razie potrzeby uzupełnić opcjonalnym GPIB.

Modele:
TGF4042 - Dwukanałowy generator funkcji arbitralnych 40 MHz
TGF4082 - Dwukanałowy generator funkcji arbitralnych 80 MHz
TGF4162 - Dwukanałowy generator funkcji arbitralnych 160 MHz
TGF4242 - Dwukanałowy generator funkcji arbitralnych 240 MHz
Seria TGP3100
Seria TGP3100 to prawdziwe generatory impulsów wykorzystujące wszystkie techniki cyfrowe. Mogą replikować możliwości tradycyjnych generatorów impulsów, dodając wiele dodatkowych funkcji, takich jak modulacje impulsów.
Oprócz działania jako generatory impulsów, przyrządy mogą działać jako generatory szumów o wysokiej wydajności oraz jako generatory funkcyjne / arbitralne - co czyni je prawdziwie uniwersalnymi generatorami fal.
  • Przebiegi impulsów od 1 mHz do 50 MHz [25 MHz], minimalny czas narastania 5ns [8ns]
  • Impulsy, podwójne tętno, wzór tętna i przebiegi PRBS
  • Rozdzielczość okresu impulsu, szerokości i opóźnienia 100ps lub 11 cyfr
  • Niezależnie zmienne czasy narastania i opadania od 5ns [8ns] do 800 sekund
  • Praca asynchroniczna o niskim jitterie, impulsy wyzwalane zewnętrznie lub rekonstrukcja impulsu
  • Wysoka moc wyjściowa napędu może zapewnić 20 V pk-pk do 50 omów (niedopasowane)
  • Szeroki zakres modulacji impulsów, w tym AM.FM, PM, FSK, BPSK, SUM, PWM, PDM z wykorzystaniem wewnętrznych lub zewnętrznych źródeł modulacji.
  • Operacja wyzwalana (liczba serii) lub bramkowana z wykorzystaniem wewnętrznych lub zewnętrznych źródeł wyzwalania
  • Generator pełnego szumu do 25 MHz z wybieranym współczynnikiem szczytu i rozkładem zdefiniowanym przez użytkownika
  • Generator arbitralny / funkcyjny z 16 typami fal
  • Fale sinusoidalne do 50 MHz [25 MHz]
  • Arbitralne przebiegi przy częstotliwości próbkowania 800MS / s i 16-bitowej rozdzielczości pionowej
  • Rozbudowana modulacja wewnętrzna / zewnętrzna wszystkich typów przebiegów
  • Liniowe i logarytmiczne przemiatania wszystkich typów przebiegów
  • Interfejs napędu flash USB zamontowany na panelu przednim
  • Interfejsy LAN zgodne z GPIB (opcja), USB i LXI

Modele:
TGP3152 - Generator impulsów i uniwersalny 50 MHz, dwukanałowy
TGP3122 - Generator impulsów i uniwersalny 25 MHz, dwukanałowy
TGP3151 - Generator impulsów i uniwersalny 50MHz, jednokanałowy
TGP3121 - Generator impulsów i uniwersalny 25MHz, jednokanałowy

Seria TG251xA/501xA
  • Jeden lub dwa kanały
  • Zakres od 0,001 do 50 MHz / 25 MHz; Rozdzielczość 14 cyfr lub 1uHz.
  • Standardowe kształty fali obejmują sinusoidę, kwadrat, rampę, puls, sin (x) / x, szum, wykładniczy, logarytmiczny i PRBS.
  • Generator prawdziwych impulsów ze zmiennym opóźnieniem i zmiennym wzrostem / spadkiem.
  • Dowolne przebiegi do 128 000 punktów z prędkością do 125MS / s.
  • Przechowywanie przebiegów za pomocą dysków flash USB.
  • Duży graficzny wyświetlacz LCD z jednoczesnym wyświetlaniem tekstu i przebiegu.
  • Kompleksowe wewnętrzne i zewnętrzne modulacje cyfrowe, w tym AM, FM, PM, PWM, FSK, BSPK, Sum i PRBS.
  • Moc wyjściowa od 20 mV do 20 V pk-pk od 50 omów; plus wielofunkcyjny Aux. na zewnątrz.
  • Przechowywanie wielu zestawów instrumentów w nieulotnej pamięci.
  • Dołączone oprogramowanie Waveform Manager Plus dla systemu Windows.
  • Programowalny przez interfejsy USB i LAN (LXI); GPIB opcjonalny.

Modele:
TG2511A - High Performance Function / Arbitrary / Pulse Generator 25MHz, One Channel
TG5011A - High Performance Function / Arbitrary / Pulse Generator 50MHz, One Channel
TG2512A - High Performance Function / Arbitrary / Pulse Generator 25MHz, dwukanałowy
TG5012A - High Performance Function / Arbitrary / Pulse Generator 50MHz, dwukanałowy


Seria TG2000
  • Zakres częstotliwości od 0,001 Hz do 10 MHz / 20 MHz
  • Rozdzielczość 6 cyfr lub 1 MHz
  • Stabilność 1ppm i roczna dokładność 10ppm
  • Niskie zniekształcenia, sinusoidy o wysokiej czystości widmowej
  • Ciągłe przemiatanie fazy wewnętrznej, linii lub kłody
  • AM, FSK, bramkowane i tryby przełączania tonów
  • 5 mV do 20 V pk-pk od 50 lub 600 omów
  • Miejsce do przechowywania wielu zestawów instrumentów
  • Interfejsy USB i RS232 (tylko TG2000)

Modele:
TG1000 - Generator funkcji DDS, cyfrowy generator 10 MHz, brak interfejsów
TG2000 - Generator funkcji DDS, cyfrowy generator 20 MHz, interfejsy USB i RS232


Seria TG1006
  • Zakres częstotliwości od 0,001 Hz do 10 MHz
  • Rozdzielczość 6 cyfr lub 1 MHz
  • Stabilność 1ppm i roczna dokładność 10ppm
  • Niskie zniekształcenia, sinusoidy o wysokiej czystości widmowej
  • Ciągłe przemiatanie fazy wewnętrznej, linii lub kłody
  • Unikalny ręczny przebieg umożliwia quasi-analogową kontrolę
  • Tryby AM i FSK, lista częstotliwości (10 kroków)
  • 2 mV do 20 V pk-pk od 50 lub 600 omów
  • Wbudowany siedmiocyfrowy licznik częstotliwości 120 MHz
  • Niska cena

Modele:
TG1006 - Generator funkcji DDS 10 MHz z licznikiem

Seria TG300
  • Zakres częstotliwości od 0,03 Hz do 3 MHz
  • Jednoczesne wyświetlanie częstotliwości i amplitudy
  • Zewnętrzny siedmiocyfrowy licznik 120 MHz (nie TG315)
  • Wysoka jakość fali na wszystkich częstotliwościach i poziomach
  • 2 mV do 20 V pk-pk od 50 omów lub 600 omów
  • Zmienna symetria ze stałą częstotliwością
  • Pomocnicze wyjście TTL / CMOS
  • Zmiana częstotliwości 1000: 1 przez napięcie noniusza lub przemiatania
  • Precyzyjna zamiatanie lin / kłód (tylko TG330)
  • Wewnętrzny / zewnętrzny AM do 100% (tylko TG330)

Modele:

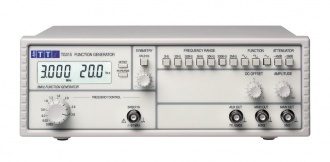

TG315 - Generator funkcji analogowej 3 MHz z odczytem LCD Generator 3 MHz

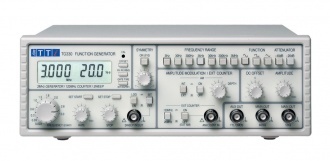

TG330 - Generator funkcji analogowych 3MHz z odczytem LCD Generator 3MHz, licznik, Sweep, AM
