Pomiary RLC, Mierniki RLC, RCL, LCR, LRC

MIERNIKI > MIERNIKI i MULTIMETRY
BK 895 Precyzyjny, Automatyczny Miernik RLC BK Precision
.

Miernik komponentów RLC: BK895  (mostek RLC)


  • możliwość testów bez wylutowania elementów / in - circuit test

  • Dokładność bazowa 0.05%
  • Zakres pomiarowy DCR: 0.01Ohm - 100MOhm
  • Pomiary: L, C, R, Z
  • Sortowanie podzespołów, nap. testowe 5mV - 2V
  • Wbudowane źródło polaryzacji (Bias) +/-5V do 50mA
  • Częstotliwosci testowe: DC, 20Hz do 500kHz, 1MHz
  • Automatyczna identyfikacja badanych podzespołów
  • Oprogramowanie do zdalnego sterowania i rejestracji wyników
  • Interfejs USB, LAN, GPIB (model 895)
  • Gwarancja 3 lata

DANE TECHNICZNE (pdf) Miernik RLC





Szybka prezentacja wideo mierników RLC: BK894, BK895       https://www.youtube.com/watch?v=z4dlFUYBsws

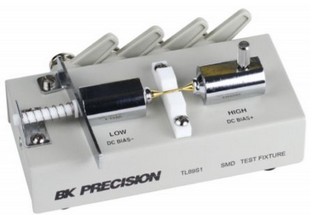

SMD Test Fixture TL89S1
.

POMIARY ELEMENTÓW SMD:- przystawka do mierników RLC


Przystawka TL89S1 współpracuje z miernikami RLC: 889B, 891, 894 i 895

DANE TECHNICZNE TL89S1
Zakres częstotliwości:  DC do 10MHz
Podłączenia do miernika RLC:   złącza BNC
Masa:   305g
TL89S1
Przystawka do miernika RLC do pomiarów podzespołów SMD

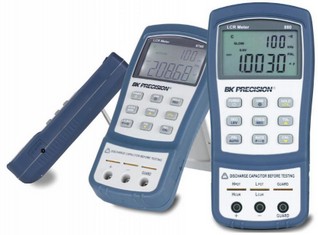

BK 880 Precyzyjny Miernik RLC
.

Mierniki RLC, seria: BK880 - precyzyjny przenośny miernik RLC (BK Precision)


Maksymalne wskazanie wyświetlacza:

40000 podstawowy, 10000 pomocniczy

Pomiary: L, C, R, Z

Pomiar do: 0.1mOhm, 0.001uH, 0.001pF

Automatyczna kalkulacja D, Q, ESR, Theta θ

Dokładność bazowa 0.1%

Częstotliwosci testowe do 100kHz

Automatyczna identyfikacja badanych podzespołów
Oprogramowanie do zdalnego sterowania i rejestracji wyników
Interfejs USB. W komplecie: Akcesoria i oprogramowanie PC

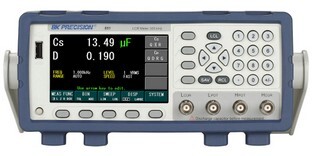

BK 891
.

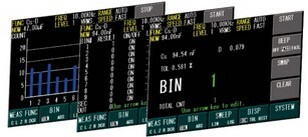

Mierniki RLC seria: BK891 Ekran 4.3 cala, wszystkie istotne wartości są wyświetlane jednocześnie


Pomiary: L, C, R, Z, G, B, Y, D, Q, θ, DCR
0.05% najlepsza dokładność pomiaru impedancji
Regulowana częstotliwość pomiarowa: 20 Hz do 300 kHz , rozdzielczość 4 - cyfry
Poziomy napięć pomiarowych 0.5 Vrms i 1 Vrms
Regulowana szybkość pomiarów dla osiągnięcia optymalnej dokładności
Funkcja przemiatania zakresu, 300 punktów, logarytmicznie i liniowo
Funkcja sortowania wartości elementów do 9 - przedziałów
Pamięć nastaw 100 pozycji (10 wewnętrznych), w tym 1000 pomiarów i kopii zawartości ekranów
Standardowo interfejsy USB (Virtual COM), GPIB i LAN do zdalnego sterowania

Opcjonalnie do miernika RLC dostępna jest przystawka testowa TL89F1

INSTRUKCJA OBSŁUGI BK891


DANE TECHNICZNE Miernik RLC (pdf): BK 891

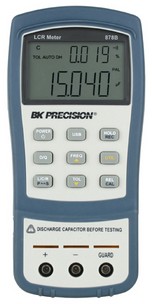

BK 878B, BK 879B Miernik RLC
.

Mierniki RLC: BK879B, BK878B, pomiary podstawowych wielkości: Rezystancja, Indukcyjność, Pojemność, oraz wielkości dodatkowych


Wskazania:40,000-zliczeń, szybkie i precyzyjne pomiary podzespołów. Funkcja Automatycznej i Ręcznej zmiany zakresów, pomiary Częstotliwości, Miernik posiada funkcje: data hold, Min/Max/Average, Recording, Progi tolerancji, Tryb Względny, Dane pomiarowe mogą być rejestrowane w sposób ciągły na komputerze PC poprzez interfejs USB, oprogramowanie w komplecie.


Podstawowe Dane Techniczne miernika RLC BK879B:
   40,000 zliczeń na wyśiwetlaczu głównym, 10,000 zliczeń na wyświetlaczu pomocniczym
   Pomiary L, C, R,     Automatyczne obliczanie parametrów wtórnych: D i Q
   0.5% dokładność podstawowa
   Szybka, automatyczna zmiana zakresów
   Tryb względny,
  Tryb tolerancji: wskazania optyczne, dźwiękowe
   Data Hold i Min/Max/Average , rejestracja
   USB (Virtual COM) interfejs,
   Pomiary L, C, R,
  Automatyczne obliczanie parametrów wtórnych: D i Q
   0.5% dokładność podstawowa
   Szybka, automatyczna zmiana zakresów
  Do komunikacji zdalnej kompatybilność z rozkazami SCPI
   Oprogramowanie do rejestracji pomiarów i emulacji panela czołowego na PC
   Wybór opcji Automatycznego wyłączania
   Konfigurowany status WŁĄCZENIA
Zastosowania:
   Pomiary elementów biernych
   Montaż urządzeń elektronicznych
   Konrola jakości (sortowanie podzespołów)

Miernik RLC BK 879B, BK 878B


Miernik RLC BK879B, BK878B Instrukcja Obsługi
