OHB Wykrywanie zakłócania sygnałów GNSS

Wykrywanie zakłócania i fałszowania sygnałów GNSSOHB Digital Solutions – Specjalistyczne rozwiązania w zakresie nawigacji satelitarnej


Wykrywanie zakłócania sygnałów GPS (GNSS), jamming, spoofing


Lokalizacja źródeł zakłóceń sygnałów GPS
Symulacja systemów GPS
Badanie odporności odbiorników GPS na sygnały zakłócające


Rozwiązania techniczne do wykrywania fałszowania i zakłócania sygnałów nawigacji satelitarnej GNSS:
- Rozwój rozwiązań opartych na GNSS oraz połączenie technologii nawigacyjnych, telekomunikacyjnych i informacyjnych
- Usługi lokalizacyjne do zastosowań związanych z reagowaniem kryzysowym, transportem i mobilnością
- Ulepszone i precyzyjne pozycjonowanie (SBAS, D-GNSS, PPP, RTK)
- Niezawodna nawigacja (fuzja czujnika z INS/IMU, informacje o kamerze)
Zastosowania systemów detekcji zakłócania sygnałów GNSS:
- Rozwój produktów i usług
- Definicja i projektowanie architektury systemu
- Tworzenie i testowanie oprogramowania
- Telematyka i doradztwo techniczne
- Analiza wymagań użytkowników i technicznych
- Tworzenie aplikacji i przetwarzanie mobilne
- Przygotowanie i zarządzanie projektem
- Rozwój biznesu

XPLORA

SYMULATOR GNSS W CZASIE RZECZYWISTYM

XPLORA to symulator GNSS, który jest w stanie generować wszystkie dostępne obecnie publiczne sygnały i częstotliwości GNSS.

GIDAS

System wykrywania i analizy zakłóceń GNSS (GIDAS)

Real-time GNSS jamming and spoofing detection

Skalowalny system działający w czasie rzeczywistym do monitorowania usług GNSS na miejscu i otrzymywania alertów w przypadku nieprawidłowego działania lub pogorszenia wydajności.

ALARMOWANIE w przypadku wykrycia obniżenia jakości sygnałów GNSS na skutek:
- zakłócania umyślnego sygnałów GNSS, GPS (jamming)
- fałszowania sygnałów GNSS, GPS  - nadawania fałszywych współrzędnych (GNSS spoofing)
- zakłócania przypadkowego sygnałów GNSS, GPS - przez niesprawne systemy radiowe (np. uszkodzone urządzenia nadawcze)
GIDAS

GIDAS

GIDAS to skalowalny i elastyczny system wykrywania i analizy zakłóceń GNSS działający w czasie rzeczywistym (jamming and spoofing detection - real time)

System wykrywania zakłóceń sygnałów GPS może być używany jako samodzielna stacja monitorująca do wykrywania zakłóceń i który można rozbudować do bardziej złożonej sieci niezależnych stacji, która umożliwia wykrywanie zakłóceń i lokalizację zakłóceń. System jest niezależny od innych systemów i został zaprojektowany tak, aby można go było łatwo wdrożyć. Stacja monitorująca odbiera cywilne sygnały GNSS w trybie all-in-view oraz automatycznie wykrywa i klasyfikuje celowe źródła zakłóceń w dedykowanym paśmie sygnału GNSS w czasie rzeczywistym.

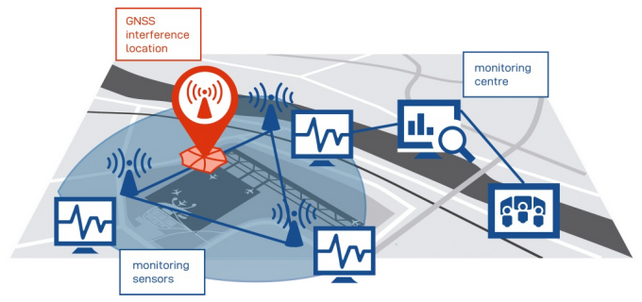

Elastyczne i konfigurowalne systemy pozwalają użytkownikowi określić, które sygnały i pasma mają być monitorowane iw jakim zakresie. Dzięki połączeniu kilku (co najmniej trzech) stacji monitorujących system jest w stanie oszacować lokalizację zakłóceń w 2D. System jest w pełni konfigurowalny przez użytkownika poprzez dedykowany graficzny interfejs użytkownika i zapewnia funkcjonalność alarmowania w przypadku pojawienia się celowych źródeł zakłóceń. Wszystkie wykryte zdarzenia zakłócające są przechowywane w bazie danych wraz z migawką sygnału cyfrowego do celów przetwarzania końcowego i kontroli.

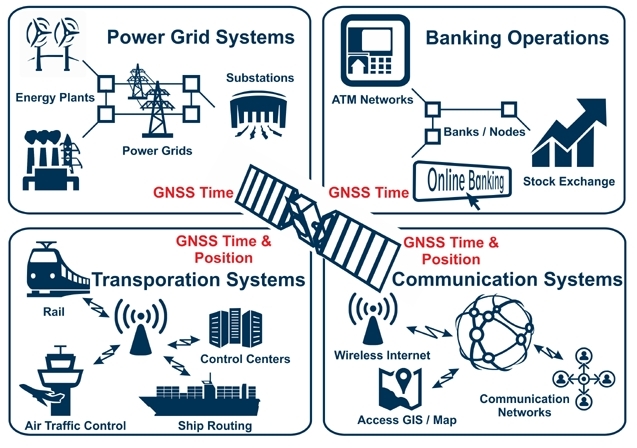

Wielu użytkownikow i dostawców aplikacji, a także dostawców infrastruktury krytycznej polega na GNSS w celu świadczenia swoich usług. Ponieważ Globalne Systemy Nawigacji Satelitarnej (GNSS) są szeroko stosowane w aplikacjach o krytycznym znaczeniu dla bezpieczeństwa i wartości, GIDAS wykrywa, klasyfikuje i lokalizuje wszelkie sygnały zakłócające GNSS, zmniejszając w ten sposób istniejące zagrożenie otrzymania gorszych dokładności GNSS, a nawet odmowy usługi GNSS.




GIDAS znacznie poprawia bezpieczeństwo i niezawodne działanie odbiorników GNSS, terminali i aplikacji opartych na GNSS, oferując możliwości niezawodnego wykrywania, klasyfikowania i lokalizowania zagłuszania i fałszowania GNSS w czasie rzeczywistym.



System wykrywania zakłóceń GPS (GNSS) składa się z następujących komponentów:

- Stacja Monitorowania
    - Antena i odbiornik monitoringu
    - Wykrywanie i generowanie alertów
- Centrum Monitorowania
    - Klasyfikacja
    - Lokalizacja
    - Przechowywanie danych i raportowanie
- Graficzny interfejs użytkownika
    - Stacja monitorująca i konfiguracja użytkownika
    - Wizualizacja wyników monitoringu
    - Funkcje przetwarzania końcowego i szczegółowej analizy

Informacje prasowe (PL) nt. systemu detekcji zakłóceń sygnałów GPS / GNSS



BROSZURA GIDAS  - System wykrywania zakłócania sygnałów GPS (OHB Digital)




GIDAS PORTABLE  - monitorowanie zakłócania i fałszowania sygnałów GNSS


GIDAS Portable firmy OHB to w pełni autonomiczny, przenośny system działający w czasie rzeczywistym do monitorowania usług GNSS w dowolnym miejscu.
W przypadku wykrycia jakichkolwiek zakłóceń użytkownik otrzymuje powiadomienie za pośrednictwem interfejsu użytkownika, wiadomości e-mail lub dowolnego niestandardowego interfejsu. System jest obsługiwany za pośrednictwem interfejsu użytkownika opartego na sieci Web, dostępnego za pomocą dołączonego tabletu. Dostęp do interfejsu użytkownika można uzyskać z dowolnego urządzenia z dostępem do Internetu i łączem danych, nawet na odległość.

GIDAS Portable zasilany jest z zasilacza 230V, może być również zasilany z przenośnego akumulatora, opcjonalnie wspomaganego przez źródło energii słonecznej.
Rdzeń systemu GIDAS Portable składa się z wielu technik wykrywania zagłuszania i fałszowania, opracowanych w ciągu ponad 20 lat badań. Inteligentne połączenie różnych podejść do monitorowania stanowi solidne potwierdzenie obecnej lokalnej integralności usług pozycjonowania i pomiaru czasu GNSS. GIDAS Portable został specjalnie zaprojektowany do tymczasowej instalacji lub w pełni przenośnego użytku i może wykrywać i klasyfikować szeroką gamę sygnałów zagłuszających i fałszujących. Oprócz w pełni autonomicznej pracy, GIDAS Portable może pracować jako przenośny czujnik monitorujący w ramach statycznej instalacji GIDAS.

• Kompletny system GIDAS jest zapakowany w wodoodporną, przenośną walizkę o stopniu ochrony IP.
• GIDAS Portable jest dostarczany z wytrzymałym tabletem operatora o stopniu ochrony IP.
• W zależności od potrzeb klienta, dwumodułowa antena GNSS jest dostarczana z mocowaniem magnetycznym do zastosowań bez statywu lub ze standardowym mocowaniem do statywów.
• Dwumodułowa antena GNSS, tablet operatora i wszystkie wymagane kable można schować w walizce.
• GIDAS Portable może pracować w pełni autonomicznie lub może być używany jako przenośny czujnik w ramach stacjonarnego systemu GIDAS.

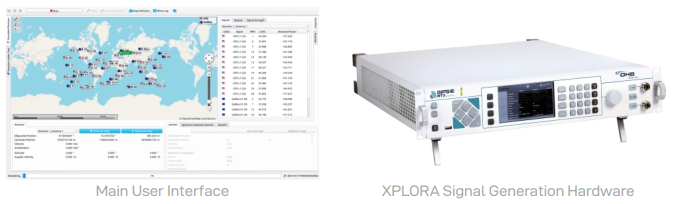

XPLORA

XPLORA to symulator sygnałów GNSS

Symulator GPS XPLORA jest w stanie generować wszystkie dostępne obecnie publiczne sygnały i częstotliwości GNSS. Oferuje bezpośrednie odtwarzanie sygnału RF w czasie rzeczywistym lub alternatywnie cyfrowe generowanie sygnału pasma podstawowego IF. Dodatkowo dostępna jest symulacja obserwowalnych odbiorników GNSS.


Właściwości symulatora sygnałów GPS:
  • Symulacja orbity dla wszystkich GNSS, którą można dowolnie dostosowywać
  • Dokładne modele opóźnień atmosferycznych
    • Jonosfera i Troposfera
  • Ruch odbiornika poprzez zdefiniowanie pozycji, prędkości, przyspieszenia i położenia odbiornika
  • Nieograniczona liczba symulowanych odbiorników i anten
  • Modelowanie zdefiniowanych przez użytkownika charakterystyk anten i szyków antenowych
  • Modelowanie wielościeżkowe
  • Dogłębna symulacja interferencji i spoofingu (symulowane wprowadzanie zakłóceń - jamming GNSS i fałszowania sygnałów GNSS - jamming and spoofing of GNSS signals)
  • Symulacja komunikatów nawigacyjnych w oparciu o ICD GNSS lub niestandardowe formaty komunikatów zdefiniowane przez użytkownika
  • Symulacja zakłóceń GNSS w postaci zagłuszania i spoofingu
  • Modyfikacja parametrów scenariusza w czasie rzeczywistym w czasie wykonywania symulacji poprzez API lub GUI
  • Graficzny interfejs użytkownika lub interfejs wiersza poleceń
