Wielofunkcyjne testery elektryczne OMNIA II Associated Research
Testery Wielofunkcyjne Hipot / GroundBond... Omnia II: 8204, 8254, 8206, 8256, 8207, 8257
Dane Techniczne Hipot OMNIA II (pdf)
Kompletacja Dostawy testera OMNIA II:
Tester OMNIA, Komplet akcesoriów i przewodów, Certyfikat Kalibracyjny (producenta), płyta ochronna (metal) na panel czołowy
Możliwe dodatkowe wyposażenie testera hipot OMNIA II:
AKCESORIA / Certyfikat Kalibracyjny ISO 17025 (opcja) / Przyrząd do weryfikacji stanowiska testowego: TVB-2, LVB-2 (dla testów upływności LLT) /
Oprogramowanie do zarządzania testami HIPOT AUTOWARE 3
Zewnętrzny skaner do testów HIPOT, wielokanałowy (opcjonalnie wbudowany)
Szkolenie w zakresie konfiguracji i przeprowadzania testów: bezpłatne
Podstawowe cechy Testera OMNIA II:
- Komunikacja Ethernet
- Interfejsy USB, RS-232 & GPIB
- Karta do zapisu danych
- Zapis do 50 konfiguracji x 30 kroków testu
- Funkcja zabezpieczenia SmartGFI®
- ARC - DETECTION
- Funkcja Podpowiedzi i pauzy testu
- Funkcja CAL-ALERT® (przypominanie o kalibracji)
- Funkcja VERI-CHEK®
- CHARGE LO & RAMP HI (obciążenia o dużej pojemności el.)
- Test Obwodu uziemienia prądem 40 A, GROUND BOND
- Jednoczesny test obwodu uziemienia (prąd, ciągłość)
- Rzeczywiste odczyty wartości prądu (składowa czynna)
- Pomiary w trybie 4-przewodowym

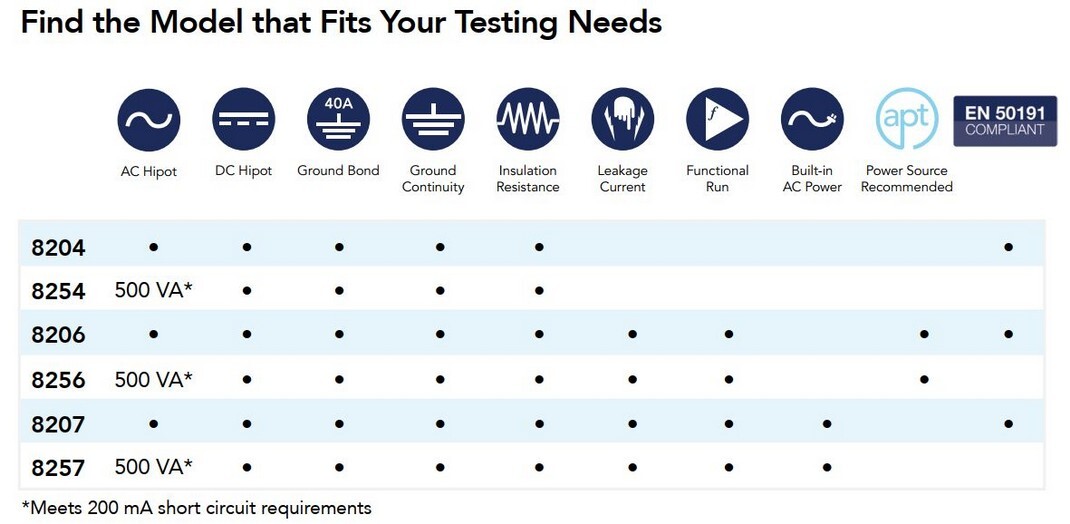

PORÓWNANIE MODELI TESTERÓW Hipot GroundBond IR... OMNIA II
ANATOMIA TESTERA HIPOT
Wszystkie modele testerów HIPOT OMNIA II
posiadają ekrany graficzne LCD i przejrzysty interfejs użytkownika. Testery OMNIA mogą pracować jako samodzielne przyrządy pomiarowe, mogą też być zdalnie sterowane jako część większego systemu testowego. Są dostosowane do sytuacji kiedy potrzeba przeprowadzić wiele różnych testów przy jednokrotnym podłączeniu badanego urządzenia, przez co zwiększa się efektywność i przepustowość stanowiska testowego

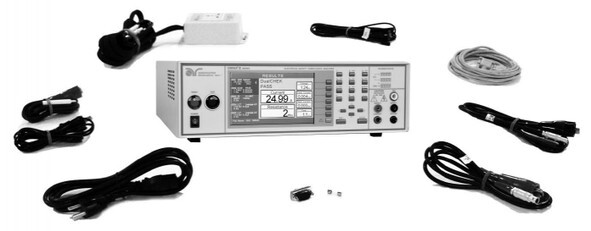

Testery OMNIA II są dostarczane razem z kompletem akcesoriów potrzebnych do testów
Testy zgodne z poniższymi standardami:
Test AC Hipot 500VA - oznacza, że wewnętrzne źródło wysokiego napięcia -= generator - ma wydajność 500VA, może dostarczyć większe prądy wyjściowe np. 100, 200mA, dzięki czemu miejsce uszkodzenia izolacji może zostać osmolone - dla łatwiejszej identyfikacji.
Insulation Resistance - to bepośredni pomiar oporoności izolacji, wynik np. określany w GOhm.
Ground Bond - to test przewodu uziemienia wykonywany dużym prądem np. 25A itp. W czasie tego testu niesprawny przewód uziemienia do obudowy - ma ulec przepaleniu.
Leakage Current - to test upływności zasilania, określa jaka część napięcia/prądu sieciowego 230V pojawia się na elementach DUT, do których ma dostęp użytkownik. To ważny test zwłaszcza dla urządzeń medycznych jak np. aparat EKG, EEG
Functional Run - pozwala na testowanie różnych wyprowadzeń EUT bez konieczności wyłączania zasilania EUT - pozwala to na zaoszczędzenie czasu - zwłaszcza gdy badane urządzenie (EUT) wymaga dłuższego startu po włączeniu zasilania.
Nowe oprogramowanie do zarządzania testami HIPOT: WHITHSTAND
AUTOWARE 3 - Przykładowe ekrany
