Programowalne Zasilacze Laboratoryjne do 400V, 320A

ZASILACZE > Zasilacze DC > Zasilacze TOELLNER

Zasilacze dla prac BADAWCZO - ROZWOJOWYCH,
Testowania , Symulacji Zasilania DC


Zasilacze TOELLNER są wykonywane w wersjach z pojedynczym, podwójnym, potrójnym i poczwórnym wyjściem. Napięcia i prądy dostarczane na poszczególnych wyjściach mogą posiadać całkowicie różne wartości (Izolowane) Dzięki zastosowaniu najnowszych technologii i precyzji wykonania uzyskano doskonałe możliwości sterowania, ciągłość dostarczanej mocy i niezwykle niskie szumy,  charakterystyczne dla całej rodziny zasilaczy TOELLNER.

Aktualnie zasilacze TOELLNER mogą dostarczać napięć do 400V i prądów do 320A (przeciążenia chwilowe do 1000A). Oprogramowanie WaveControl pozwala na tworzenie (PC) i wykonywanie przebiegów testowych.

Katalog: Zasilaczy i Wzmacniaczy TOELLNER

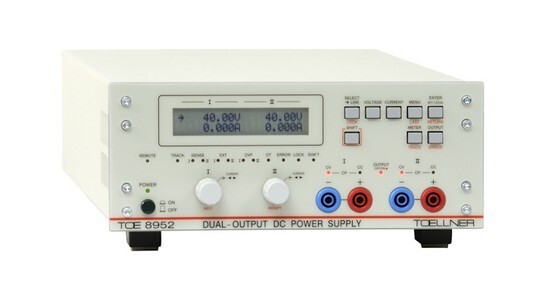

Rodzina zasilaczy  TOE8952    2 kanały WY    400W     funkcja ARBITRARY (opcja):



TOE 8952- 20, Uwy: 2x 0... 20 V, Iwy: 2x 0... 20.0 A
TOE 8952- 40, Uwy: 2x 0... 40 V, Iwy: 2x 0... 10.0 A
TOE 8952- 60, Uwy: 2x 0... 60 V, Iwy: 2x 0... 7.0 A
TOE 8952- 80, Uwy: 2x 0... 80 V, Iwy: 2x 0... 5.0 A
TOE 8952- 130, Uwy: 2x 0... 130 V, Iwy: 2x 0... 3.0 A


W każdej konfiguracji do dyspozycji są 2 niezależne (izolowane) kanały wyjściowe, można je łączyć.

Opcja ARBITRARY GENERATOR pozwala użytkownikowi zaprogramować wymaganą sekwencję napięć wyjściowych (lub prądów, mocy, napięć) dzięki czemu można prowadzić badania odporności układów elektronicznych na szybkie zmiany, przełączanie, zaniki, przerosty napięcia zasilania które występują m.in w instalacjach zasilania akumulatorowo - sieciowego, w pojazdach, samolotach cywilnych i wojskowych itp. Zasilacze 8950 pracują w trybach CV, CC, CP (Constant Power). Czas reakcji zasilacza na zmiany obciążenia nie przekracza 100us !


Funkcja ARBITRARY GENERATOR działa niezależnie w obu kanałach wyjściowych.

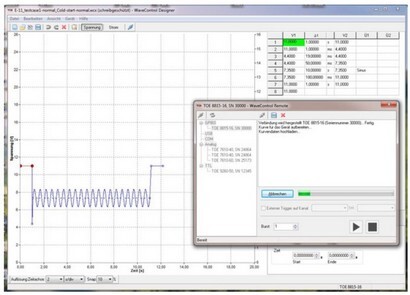

Razem z opcją ARBITRARY GENERATOR dostarczane jest oprogramowanie WAVECONTROL do tworzenia przebiegów, oraz sterowniki LabView. Do pamięci urządzenia można wpisać 1000 kolejnych nastaw parametrów, kolejne napięcia wyjściowe są przełączane w czasie 5 - 10ms. Czas trwania nastaw w każdym kroku to 10ms do 100s. Dysponujemy także 10 blokami pamięci sekwencji sygnałów o charakterze "krzywych", które mogą pracować w powtarzanych pętlach lub mogą być przeplatane z krokami stałych wartości napięcia, prądu lub mocy. Oprogramowanie Wavecontrol zawiera przygotowane sekwencje impulsów potrzebnych w lab. badawczych np. zgodne z DIN 16750 lub ISO 7637. Firma TOELLNER opracowała bogate biblioteki sygnałów testowych dla generatorów ARBITRARY i Zasilaczy Programowalnych, które moga być efektywnie wykorzystane do badań na zgodność z normami.


ZDALNE STEROWANIE: GPIB, USB, RS-232, Analog


Wbudowany wyświetlacz cyfrowy pozwala na precyzyjną kontrolę parametrów, oraz odczyty poboru prądu podłączonych urządzeń. Użytkownik może włączyć funkcję MSD (Most Significant Digit) zabezpieczającą przed przypadkową zmianą parametrów wyjsciowych. Ustawione na wyświetlaczu napięcia i prądy są utrzymywane z dokładnością do najniższej cyfry !

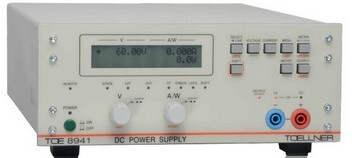

Zasilacz TOE8941

Zasilacz TOE8941


Ilość wyjść - 1
Całkowita Moc maksymalna W - 200W
Maksymalne napięcie V - 130 V
Maksymalny prąd A - 40 A
Interfejsy - Opcjonalnie: GPIB, USB, Ethernet

Precyzyjny 1- kanałowy zasilacz programowalny. Zaciski wyjściowe opcjonalnie mogą być umieszczone na panelu tylnym. (Bez funkcji ARBITRARY)


BROSZURA DANE TECHNICZNE



.

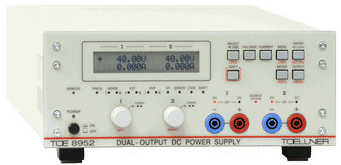

Zasilacz seria TOE895X

Zasilacze  TOE8951, TOE8952    1 lub 2 kanały WY ARBITRARY (opcja)


TOE8951   Single-output power supplies   400W


TOE 8951-20     0 - 20 V      0 - 40 A
TOE 8951-40     0 - 40 V      0 - 20 A
TOE 8951-60     0 - 60 V      0 - 14 A
TOE 8951-80     0 - 80 V      0 - 10 A
TOE 8951-130   0 - 130 V    0 - 6 A


TOE8952   Dual-output power supplies    2 x 200W


TOE 8952-20     0 - 20 V    0 - 20 A
TOE 8952-40     0 - 40 V    0 - 10 A
TOE 8952-60     0 - 60 V    0 - 7 A
TOE 8952-80     0 - 80 V    0 - 5 A
TOE 8952-130   0 - 130 V   0 - 3 A


Interfejsy - Opcjonalnie: GPIB, USB, RS-232, Analog

Opcja - ARBITRARY
Automatyczne dostosowanie do napięcia zasilania (115, 230V). Automatyczna zmiana zakresów, gdniazda wyjściowe na panelu przednim i tylnym, Wejścia pomiarowe - kompensacyjne. Zwarta budowa.
Funkcja Arbitrary (opcja), Oprogramowanie Arbitrary (opcja)
OPCJA: Wejście modulacji analogowej do 700Hz


BROSZURA DANE TECHNICZNE

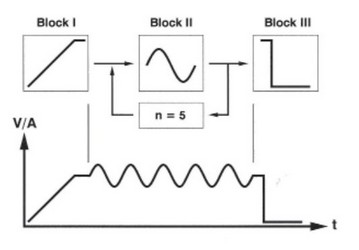

Łączenie bloków sekwencji sygnałowych - funkcja ARBITRARY




.
Zasilacz seria TOE8800

Zasilacze dużej mocy Arbitrary TOE88xxx


TOE8805, TOE8815, TOE8825, TOE8835, TOE8845, TOE8855, TOE8865, TOE8885, TOE88105, TOE88115, TOE88125, TOE88145, TOE88165


Seria zasilaczy o napięciach  0-16 do 0-100V i prądach 0-7A do 0-320A


Całkowita Moc maksymalna W - 160 do 5200W
opcjonalnie możliwość krótkiego przeciążenia do 3x
Maksymalne napięcie V - 100 V
Maksymalny prąd A - 320A
opcjonalnie możliwość chwilowego  przeciażenia x3
Interfejsy - Opcjonalnie: GPIB, Analog


Ultra - szybki zasilacz Arbitralny, generuje dowolne charakterystyki zasilania. Współpracuje ze sterowaniem z czasie rzeczywistym, czasy narastania / opadania 2V/us, któtkookresowy prąd wyjściowy do 1000A, Odprowadzenie mocy do 16000W,
Nakładanie sygnałów zmiennoprądowych AC do 70kHz (opcja),
Tryb i Oprogramowanie Arbitrary (opcja)

Zasilacz - zależnie od mocy składa się z jednego bloku MASTER i odpowiedniej liczby wzmacniaczy synchronicznych BOOSTER (p. rys. obok)



BROSZURA DANE TECHNICZNE



.
Zasilacz seria TOE873X
Ilość wyjść - 2-5
Całkowita Moc maksymalna W - 150 W
Maksymalne napięcie V - 48 V
Maksymalny prąd A - 5 A
Interfejsy - Opcjonalnie: Analog

Dwu -, Trzy - wyjściowy zasilacz. Regulacja w fazie. Ekstremalnie niskie szumy zasilania 50uV


BROSZURA DANE TECHNICZNE
.
Zasilacz TOE8840
Ilość wyjść - 1-2
Całkowita Moc maksymalna W - 160 W
Maksymalne napięcie V - 130 V
Maksymalny prąd A - 6.5 A
Interfejsy - Opcjonalnie: GPIB, RS-232, Analog

Jedno -, Dwu - wyjściowy zasilacz kompatybilny z systemami automatycznymi. Regulacja U, I zadajnikami krokowymi. Bardzo niskie szumy wyjściowe.


BROSZURA DANE TECHNICZNE
.
Zasilacz TOE8850
Ilość wyjść - 1-2
Całkowita Moc maksymalna W - 320 W
Maksymalne napięcie V - 130 V
Maksymalny prąd A - 20 A
Interfejsy - Opcjonalnie: GPIB, RS-232, Analog

Jedno -, Dwu - wyjściowy zasilacz kompatybilny z systemami automatycznymi. Regulacja U, I zadajnikami krokowymi. Bardzo niskie szumy wyjściowe.


BROSZURA DANE TECHNICZNE


.
Zasilacz seria TOE8870
Ilość wyjść - 1
Całkowita Moc maksymalna W - 1500 W
Maksymalne napięcie V - 400 V
Maksymalny prąd A - 100 A
Interfejsy - Opcjonalnie: GPIB, RS-232, Analog

Automatyczna zmiana zakresów, kompatybilny z systemami automatycznymi, aktywne układy PFC, duża szybkość wzrostu - opadania napięcia nawet przy bardzo dużym obciążeniu. Doskonałe charakterystyki EMC, Tryb Arbitrary (opcja), Oprogramowanie Arbitrary opcja)


BROSZURA DANE TECHNICZNE
