Wzmacniacze mocy w.cz. PRANA RF do badań odporności na zakłócenia

Wzmacniacze mocy w.cz. PRANA - do testów kompatybilnosci elektromagnetycznej

są stosowane do generacji silnych pól elektromagnetycznych niezbędnych do badania odporności urządzeń elektronicznych na promieniowanie elektromagnetyczne. Wzmacniacze są przystosowane do pracy z niedopasowanym obciążeniem (odporność na niedopasowanie - duży WFS).
Zastosowanie obejmuje badania odporności na promieniowanie elektromagnetyczne w komorach ekranowanych - klatki Faradaya, komorach GTEM, komorach bezodbiciowych FAC i SAC, oraz oczywiście na otwartych polach testowych - OATS.

Rodzina wzmacniaczy w.cz. obejmuje następujące grupy / zakresy częstotliwości:

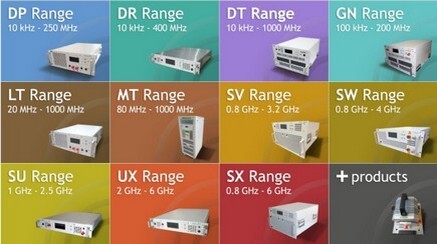

Rodziny wzmacniaczy PRANA

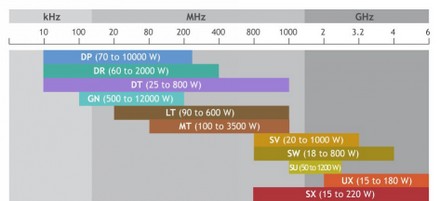

Pokrycie zakresów czestotliwości / moc

N-DP
  • Zakres częstotliwości -          9kHz - 250MHz
  • Zakres mocy wyjściowej -     90W-16000W

N-MT
  • Zakres częstotliwości -          80MHz - 1000MHz
  • Zakres mocy wyjściowej -     100W - 3500W

N-DR
  • Zakres częstotliwości -          9kHz-400MHz
  • Zakres mocy wyjściowej -     75W - 3200W

SV
  • Zakres częstotliwości -          800MHz - 3200MHz
  • Zakres mocy wyjściowej -     20W - 1000W

SU
  • Zakres częstotliwości -          1 - 2.5GHz
  • Zakres mocy wyjściowej -     175W, 600W

DT
  • Zakres częstotliwości -          9kHz - 1000MHz
  • Zakres mocy wyjściowej -     30W - 1250W

  • Zakres częstotliwości -          800MHz - 4200MHz
  • Zakres mocy wyjściowej -     18W - 800W
  • Zakres częstotliwości -          100kHz - 200MHz
  • Zakres mocy wyjściowej -     500W - 8000W

  • Zakres częstotliwości -          20MHz- 1000MHz
  • Zakres mocy wyjściowej -     140W - 600W

  • Zakres częstotliwości -          0.8 - 6GHz
  • Zakres mocy wyjściowej -     20W - 220W

  • Zakres częstotliwości -          2.5 - 6GHz
  • Zakres mocy wyjściowej -     5W - 100W



Wzmacniacze PRANA RF

są całkowicie odporne na długotrwałą pracę w stanie niedopasowanego obciążenia, tj. sytuację gdy cała moc wytwarzana przez wzmacniacz jest odbijana od niedopasowanego obciążenia, co może mieć miejsce w przypadku niesprawnej lub źle dopasowanej anteny. Jest to także szczególnie istotna i niezbędna cecha wzmacniacza w sytuacji zastosowania wzmacniacza do zasilania np. komory rewerberacyjnej (praca przy pełnym niedopasowaniu).



WERSJE Wykonania i wyposażenia wzmacniaczy PRANA:


xxxS - wersja podstawowa


xxxD - wersja podstawowa plus dodatkowe wyposażenie:

Multicolor LCD display with touch panel

Digital control
IEEE 488 GPIB, Ethernet, USB, RS232 Communications
Temperature controlled fans
Safety interlock

xxxDC - wersja DC z dodatkowymi sprzęgaczami kierunkowymi i pomiarem mocy padającej i odbitej:
Integrated dual directional coupler
Display of instantaneous incident and reflected power




Zapytanie ofertowe:
KONTAKT


Modułowa konstrukcja umożliwia w razie konieczności wykonanie szybkiej naprawy bez potrzeby strojenia, a także rozbudowę wzmacniaczy gdy zachodzi potrzeba zwiększenia mocy wyjściowej.

Wszystkie wzmacniacze są objęte 3-letnią gwarancją jakości !

NOWOŚĆ - Adaptery do sond iniekcyjnych BCI - Bulk Current Injection

Firma PRANA znalazła rozwiązanie do swoich wzmacniaczy by uzyskać odpowiedni współczynnik sprzężenia do 4kHz i aby spełnić wymagania zgodne z MIL-STD-461 CS114. To wymaganie ma zastosowanie od 10 kHz do 200 MHz do wszystkich połączonych ze sobą kabli, w tym kabli zasilających.  Aby obniżyć koszt tego rozwiązania, zmodyfikowaliśmy naszą istniejącą sondę IP-DR250.

Obecnie dostępne są dwa rozwiązania:
- Sonda iniekcyjna IP-DR250 z adapterem
- Nowa sonda iniekcyjna IP-CK500 z adapterem (wkrótce dostępna)
Dzięki tym dwóm rozwiązaniom, korzystając z naszego wzmacniacza, takiego jak DP70, można dopasować wymagane 77dBμA.

IP-DR250 z adapterem



IP-CK500 z adapterem
