Automatyczny Skaner HUNTRON: Access Prober

MIERNIKI > Diagnostyka Elektroniki > Naprawa Plytek PCB > Skanery Płytek

Huntron® Access Prober

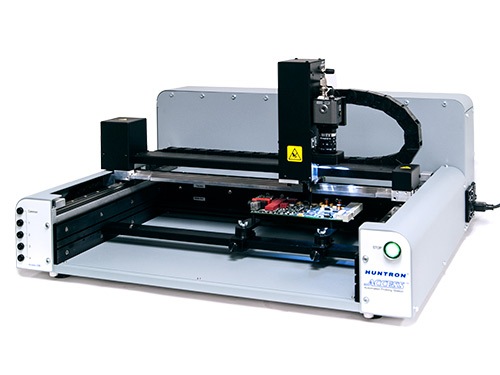

Huntron Access Prober służy do automatyzacji testowania zespołów / obwodów drukowanych (PCB), które w innym przypadku musiałyby być testowane ręcznie. Dodanie automatycznego pozycjonera sond do procedury analizy znacznie skróci czas testu, a tym samym zwiększy wydajność.

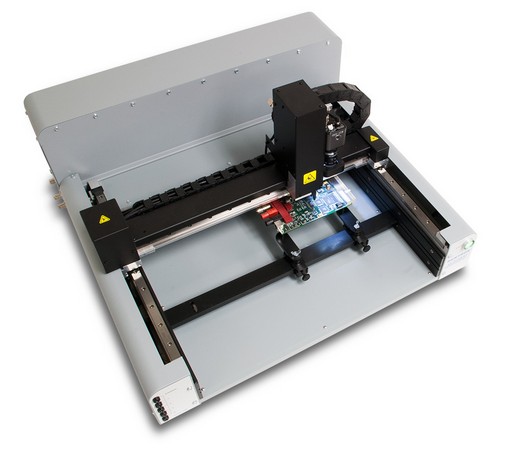

Access Prober został zaprojektowany w celu uzyskania dokładnego dostępu do punktów testowych na małych i średnich płytkach PCB. Wyjątkowa dokładność uzyskana dzięki mikrokrokowaniu i kodowaniu liniowemu zapewnia niezawodne pozycjonowanie najmniejszych elementów SMD. Korzystając ze standardowej wbudowanej sondy testowej lub niestandardowej sondy testowej, sondy dostępowe Huntron dodają technologię automatycznie pozycjonowanych sond testujących do nowego lub istniejącego sprzętu. Kolorowa kamera o wysokiej rozdzielczości zapewnia prawidłowe umieszczenie sondy i zapewnia wyraźny widok testowanego PCB.


Najważniejsze funkcje Access Prober


  • Interfejs automatycznego pozycjonera sond (Flying Probe) z pojedynczą głowicą na platformie o rozmiarze pulpitu
  • Rozmiar dostosowany do małych i średnich płytek PCB
  • Wyjątkowa dokładność do precyzyjnego sondowania PCB
  • Trwała konstrukcja
  • Można skonfigurować z Huntron Tracker®


Szybkość Access Prober
Szybkość próbkowania zależy od sposobu użycia Prober. Jeśli jest używany do wykonywania pomiarów, na szybkość wpływa czas potrzebny na przechwycenie pomiaru. Ogólnie rzecz biorąc, jest w stanie sondować około dwóch sekund na punkt.

Dokładność
Minimalna rozdzielczość wynosi 10 mikronów z dokładnością +/- 20 mikronów. Jest to więcej niż wystarczająco dokładne, aby sondować bardzo małe urządzenia z odstępami ołowiu, takie jak układy scalone o powierzchni 0,4 mm.

Używanie danych CAD do opracowania procedury testowej
Dostępne jest opcjonalne oprogramowanie ułatwiające korzystanie z danych CAD do tworzenia testów w stacji roboczej Huntron.
Liczba głowic
1

Maksymalny rozmiar testowanej płyty
19.4 x 14 cali (49,3 x 35,6 cm)

Maksymalny obszar próbkowania
15,3 "x 12,9" (38,9 cm x 33,8 cm)

Maksymalna wysokość elementu płyty
2,375 "(6 cm)

Wymiary
26,5 "szer. X 13" wys. X 24,5 "gł. (67,31 cm szer. 33,02 cm wys. X 62,3 cm gł.)

Dokładność i rozdzielczość
0,0007874 "(± 20 mikronów) przy minimum 0,0003937" (10 mikronów)
Akcesoria w zestawie:
  • Huntron Workstation CD
  • Instrukcja na płycie CD
  • Huntron Microprobes - MP10 (dostarczany z Access + Tracker)
  • 4 przewody
  • Przewód z perełkami ferrytowymi (redukcja EMI)
  • Przewód zasilający
  • Kabel USB
  • Zestaw narzędzi
  • Różne prowadnice
  • 3/32 Klucz imbusowy do bloków oporowych
  • 2 kable BNC - 24 "
  • Kabel koncentryczny (dostarczany z Access with Tracker)
  • Zestaw sondy (zawiera uchwyt sondy 50mil)
  • Wideo mikroskop
