Automatyczny Skaner RF Access Prober HUNTRON

MIERNIKI > Diagnostyka Elektroniki > Naprawa Plytek PCB > Skanery Płytek

Huntron® Access Prober RF - testy sygnałów w.cz.

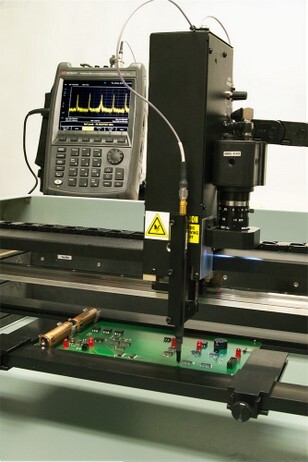

System Huntron Access RF zapewnia wiarygodne i powtarzalne pomiary sygnałów RF w pobliżu wyprowadzeń / ścieżek. System integruje  Huntron Access 2 Prober, analizator widma Keysight i sondy Langer RF i umieszcza sondy pola bliskiego w punktach / ścieżkach / wyprowadzeniach układów, pod kontrolą stacji roboczej Huntron. Ta kombinacja zapewnia zautomatyzowaną metodę umieszczania „sondy pomiarowej” dokładnie tam, gdzie jest to potrzebne.

W typowym zastosowaniu pomiary jednopunktowe w obwodach RF zależą od sprawności manualnej i interpretacji operatora - nawet niewielkie różnice w ręcznym pozycjonowaniu sondy mogą skutkować bardzo duzymi różnicami w otrzymywanych wynikach. Podobnie róznice w wynikach pomiarów sygnałóww.cz. (RF) moga być wynikiem drobnych róznic w sposobie trzymania sondy, zegarka na ręku operatora itp. Pozycja sond RF musi zostać dokładnie zduplikowana - aby uzyskać powtarzalne pomiary. Huntron Access RF eliminuje błędy w umieszczaniu sondy i znacznie upraszca potrzebę dokumentacji, która identyfikuje fizyczne położenie punktów pomiarowych dla sondy. Podczas pomiaru punktów na zespole płytki drukowanej (CCA) Huntron Access RF zapewni co najmniej 10 - krotną poprawę czasu próbkowania w porównaniu z metodami ręcznymi.

Testowanie za pomocą systemu Access RF wymaga, aby testowany CCA (moduł / płytka) był zasilany i działał, aby można było wykonywać pomiary. Użytkownik końcowy zapewnia komputer, zasilacze i sprzęt sterujący na podstawie swojej wiedzy na temat CCA i pomiarów, które należy zarejestrować. Wielkość skanera Access RF zapewnia dużo miejsca dla testowanych modułów, aby umożliwić wykonanie okablowania i połączeń z CCA. Skaner posiada pokrywę obszaru roboczego, którą można zdjąć, aby umożliwić łatwy dostęp do obszaru próbkowania od dołu.

Access RF jest narzędziem diagnostycznym i nie jest przeznaczony do testowania zgodności EMC / EMI

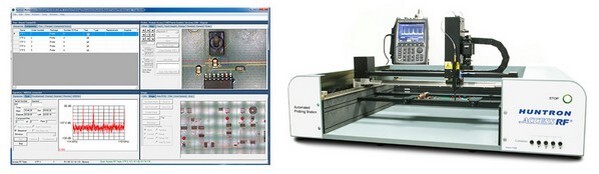

Oprogramowanie Huntron Access RF i Huntron Workstation automatyzuje pomiary RF w pobliżu elementów i ścieżek PCB

Najważniejsze funkcje Access Prober RF


  • Automatyczny pozycjoner sondy (Flying Probe) z pojedynczą głowicą do rejestrowania pomiarów RF na stymulowanym CCA (moduł elektroniczny)
  • Skonfigurowany z Huntron Access 2 Robotic Prober, analizatorem widma Keysight 9935A i sondami Langer RF w pobliżu pola
  • Precyzyjnie badanie większych i średnich płytek PCB z niezwykłą dokładnością
  • Stworzony z myślą o wieloletniej eksploatacji
  • Można skonfigurować z Huntron Tracker®


Czy zespół karty obwodu (CCA) musi być zasilany, aby rejestrować pomiary RF za pomocą Access RF?
CCA musi być włączony i być w stanie funkcjonalnym - działania, aż do punktu, w którym można będzie wykonać pomiary. Użytkownik końcowy jest odpowiedzialny za zapewnienie sprzętu niezbędnego do doprowadzenia CCA do stanu roboczego. Obejmuje to zasilacze, okablowanie, bodziec i wszelkie specjalne urządzenia potrzebne do obsługi CCA w obszarze próbkowania.

Wykorzystywanie Access Prober RF do testowania zgodności
Access RF jest narzędziem diagnostycznym i nie jest przeznaczony do testowania zgodności EMC / EMI.

Szybkość Access Prober
Szybkość próbkowania zależy od sposobu użycia Prober. Jeśli jest używany do wykonywania pomiarów, na szybkość wpływa czas potrzebny na wykonanie pomiaru. Typowo można sondować i wykonywać pomiary sygnałów radiowych z szybkością około dwóch sekund na punkt.

Dokładność
Minimalna rozdzielczość wynosi 10 mikronów z dokładnością +/- 20 mikronów. Jest to więcej niż wystarczająco dokładne, aby sondować bardzo małe elementy, takie jak układy scalone o odstępie wyprowadzeń 0,4 mm.

Używanie danych CAD do opracowania procedury testowej
Dostępne jest opcjonalne oprogramowanie ułatwiające korzystanie z danych CAD do tworzenia programu testów w stacji roboczej Huntron.
Liczba głowic
1

Maksymalny rozmiar testowanej płyty
22" x 23" (56cm x 58cm)

Maksymalny obszar próbkowania
18.2" x 22.4" (46.2cm x 56.9cm)

Maksymalna wysokość elementu płyty
4" (10cm)

Wymiary
36" W x 15.7" H x 29" D (91.44cm W x 39.88cm H x 73.66cm D)

Dokładność i rozdzielczość
0,0007874 "(± 20 mikronów) przy minimum 0,0003937" (10 mikronów)

Zakres częstotliwości (N9935A z przedwzmacniaczem N9935A-235 przy użyciu dołączonych sond)
100 kHz do 3 GHz

Prędkość
ok. 40 punktów testowych na minutę przy 1 pomiarze / punkt
Akcesoria w zestawie:
  • Keysight N9935A Spectrum Analyzer
  • Zestaw sondy RF Langer
  • Kabel RF 18GHz 48 "
  • Adapter N na SMA (łączy się z N9935A)
  • Huntron Workstation CD
  • Instrukcja na płycie CD
  • Huntron Microprobes - MP10 (dostarczany z Access + Tracker)
  • 4 przewody
  • Przewód z perełkami ferrytowymi (redukcja EMI)
  • Przewód zasilający
  • Kabel USB
  • Zestaw narzędzi
  • Różne prowadnice
  • 3/32 Klucz imbusowy do bloków oporowych
  • 2 kable BNC - 36 "
  • Kabel koncentryczny (dostarczany z Access with Tracker)
  • Zestaw sondy (zawiera uchwyt sondy 50mil)
  • Wideo mikroskop
