Automatyczny Skaner HUNTRON: Access Prober 2

MIERNIKI > Diagnostyka Elektroniki > Naprawa Plytek PCB > Skanery Płytek

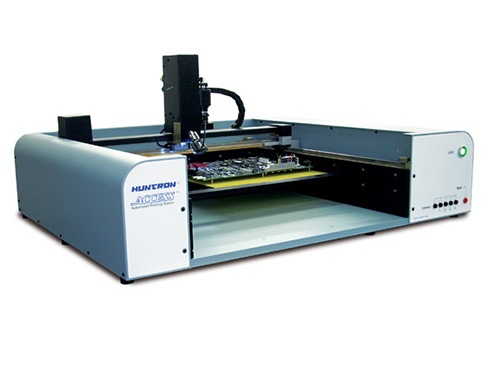

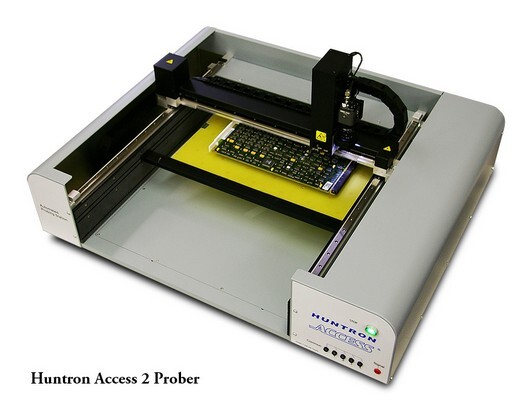

Huntron® Access Prober 2


Huntron Access Prober 2 służy do automatyzacji testowania zespołów obwodów drukowanych (PCB), które w innym przypadku musiałyby być testowane ręcznie. Dodanie automatycznego pozycjonera sond do procedury analizy znacznie skróci czas testu, a tym samym zwiększy wydajność.

Access Prober 2 został zaprojektowany tak, aby dokładnie uzyskiwać dostęp do punktów testowych na średnich i dużych płytek PCB. Wyjątkowa dokładność uzyskana dzięki mikrokrokowaniu i kodowaniu liniowemu zapewnia niezawodne sondowanie najmniejszych elementów SMD. Używając standardowej wbudowanej sondy testowej lub niestandardowej sondy testowej, Access Prober 2 dodaje technologię automatycznego pozycjonowania sond do nowego lub istniejącego sprzętu. Kolorowa kamera o wysokiej rozdzielczości zapewnia prawidłowe umieszczenie sondy i zapewnia wyraźny widok testowanego PCB.

Najważniejsze funkcje Access Prober 2


  • Interfejs automatycznego pozycjonera sond (Flying Probe) z pojedynczą głowicą na platformie o rozmiarze pulpitu
  • Rozmiar dostosowany do średnich i dużych płytek PCB
  • Wyjątkowa dokładność do precyzyjnego sondowania PCB
  • Trwała konstrukcja
  • Można skonfigurować z Huntron Tracker®


Szybkość Access Prober
Szybkość próbkowania zależy od sposobu użycia Prober. Jeśli jest używany do wykonywania pomiarów, na szybkość wpływa czas potrzebny na przechwycenie pomiaru. Ogólnie rzecz biorąc, jest w stanie sondować około dwóch sekund na punkt.

Dokładność
Minimalna rozdzielczość wynosi 10 mikronów z dokładnością +/- 20 mikronów. Jest to więcej niż wystarczająco dokładne, aby sondować bardzo małe urządzenia z odstępami ołowiu, takie jak układy scalone o powierzchni 0,4 mm.

Używanie danych CAD do opracowania procedury testowej
Dostępne jest opcjonalne oprogramowanie ułatwiające korzystanie z danych CAD do tworzenia testów w stacji roboczej Huntron.
Liczba głowic
1

Maksymalny rozmiar testowanej płyty
22" x 23" (56cm x 58cm)

Maksymalny obszar próbkowania
18.2" x 22.4" (46.2cm x 56.9cm)

Maksymalna wysokość elementu płyty
4" (10cm)

Wymiary
36" W x 15.7" H x 29" D (91.44cm W x 39.88cm H x 73.66cm D)

Dokładność i rozdzielczość
0,0007874 "(± 20 mikronów) przy minimum 0,0003937" (10 mikronów)
Akcesoria w zestawie:
  • Huntron Workstation CD
  • Instrukcja na płycie CD
  • Huntron Microprobes - MP10 (dostarczany z Access + Tracker)
  • 4 przewody
  • Przewód z perełkami ferrytowymi (redukcja EMI)
  • Przewód zasilający
  • Kabel USB
  • Zestaw narzędzi
  • Różne prowadnice
  • 3/32 Klucz imbusowy do bloków oporowych
  • 2 kable BNC - 36 "
  • Kabel koncentryczny (dostarczany z Access with Tracker)
  • Zestaw sondy (zawiera uchwyt sondy 50mil)
  • Wideo mikroskop
