Comarktv - PARALLAX® SI-SSPA




Hitachi-Comark to wysoce wyspecjalizowana firma z ponad 45-letnią działalnością i doświadczeniem w dziedzinie technologii układów - wzmacniaczy w.cz. RF dużej mocy. Podstawową działalnością firmy jest tradycyjnie projektowanie i rozwój półprzewodnikowych i lampowych nadajników, systemów i komponentów nadawczych dużej mocy. Technologie opracowane w tym celu są również wykorzystywane do zastosowań naukowych i medycznych, takich jak akceleratory cząstek i projekty badawcze w zakresie syntezy jądrowej.

Hitachi-Comark znajduje się w pięknym zachodnim Massachusetts. Obiekt (o łącznej powierzchni użytkowej 53.654 mkw.) Położony jest na działce o powierzchni 4,33 ha. Adres to 104 Feeding Hills Road w Southwick w stanie Massachusetts i znajduje się w następujących odległościach od innych obszarów metropolitalnych i lotnisk.

PARALLAX® SI-SSPA

Naukowe / przemysłowe pólprzewodnikowe wzmacniacze mocy


PARALLAX SI-SSPA to wydajna i wytrzymała platforma wzmacniacza o dużej mocy, chłodzone cieczą, stosowane w działalności naukowej i w przemyśle





  • Wzmacniacze zabudowane w jednej lub wielu szafach HPA
  • PA - wzmacniacze mocy, chłodzone cieczą, ułatwiają instalację i konserwację
  • Pionowe moduły PA z dwustronną zimną płytą dla uzyskania maksymalnej gęstości mocy
  • Prosty, ale wydajny interfejs użytkownika dostępny za pośrednictwem 15-calowego, kolorowego ekranu dotykowego o wysokiej rozdzielczości umieszczonego na panelu przednim
  • Zewnętrzne pasywne systemy RF (opcjonalne) są dostosowane do specyficznych wymagań budynku
  • Wyprodukowano w USA.
  • Wspólne elementy systemu (szafka, system sterowania, interfejs użytkownika itp.) Dla wszystkich wersji PARALLAX
  • Pasma częstotliwości 54-88 MHz, 174-216 MHz lub 400-700 MHz
  • Skalowalna architektura, możliwe ulepszenia mocy wyjściowej RF



PARALLAX SI-SSPA spełniawymagania  elastyczności i szerokie wymagania energetyczne, których wymagają projektanci naukowi i przemysłowi.

Niezależnie od tego, czy wzmacniacze PARALLAX są stosowane w badaniach fizycznych do akceleracji cząstek, lasera rentgenowskiego na swobodnych elektronach (X-FEL) i zastosowaniach w linaku do odzyskiwania energii (ERL); testowanie komponentów; lub praktycznie do każdego rodzaju zastosowania przemysłowego wymagającego źródeł RF o dużej mocy, nasza SI-SSPA spełnia nawet zaawansowane wymagania elastyczności i szerokie wymagania dotyczące mocy, których wymagają projektanci naukowi i przemysłowi.

Ogólne specyfikacje badawczych wzmacniaczy mocy PARALLAX SI-SSPA

Standard modulacji:
• CW, puls, AM, FM, cyfrowe
• Nominalny poziom wejściowy 0 dBm

Częstotliwość pracy:
• 54–88 MHz, 176–216 MHz lub 400–700 MHz
• Inne pasma na życzenie

Moc wyjściowa RF:
• Zależne od częstotliwości
• Do 66 kW CW z pojedynczą szafą SSPA (16 modułów PA)
• Wiele równoległych szaf HPA do 500 kW
System zasilania:
• Zasilanie prądem przemiennym 3-fazowe, 4 przewody (WYE) plus uziemienie
• 208 * VAC -11% / + 15%
• 380-415 * VAC +/- 15%
• 480 VAC -15% / + 8%
• 50/60 Hz
• Współczynnik mocy> 0,98

Monitorowanie i sterowanie:
• Lokalny kolorowy ekran dotykowy 15 ”
• Sieć: Ethernet przez RJ-45 - zdalne sterowanie i monitorowanie pracy wzmacniaczy
• Pętla sucha / TTL przez DB-37
• SNMP v2 przez Ethernet
Bezpieczeństwo i warunki klimatyczne:
• Zakres temperatur od -0 ° do 45 ° C
• Wilgotność względna <90% bez kondensacji
• Moduły PA chłodzone cieczą
• Zespół podwójnej pompy / studzienki wewnętrznej
• Zewnętrzny wymiennik ciepła z dwoma wentylatorami lub wymiennik płytowy
• <3000 m Maksymalna wysokość

Mechaniczny:
• 80 ”H x 30” W x 56 ”D na HPA Szafka na sprzęt: 80 ”D dla obudowy 54-88 MHz

Architektura systemu wzmacniaczy mocy w.cz. PARALLAX SI-SSPA



Wszechstronne źródła mocy RF
PARALLAX to wszechstronne źródło RF o dużej mocy, które można skonfigurować pod kątem laboratoriów badawczych z zakresu fizyki wysokich energii do zastosowań obejmujących:
akceleratory cząstek,
lasery rentgenowskie na swobodnych elektronach (X-FEL) i
akceleratory z odzyskiwaniem energii (ERL).

Wzmacniacze serii PARALLAX SI-SSPA są stosowane także do testowania komponentów RF, generowania plazmy RF lub praktycznie każdego rodzaju operacji przemysłowych wymagających źródeł RF o dużej mocy. Zaadaptowana z naszej cieszącej się dużym powodzeniem linii produktów nadajników telewizyjnych, technologia wzmacniacza półprzewodnikowego została sprawdzona w praktyce dzięki tysiącom już wdrożonych modułów PA.

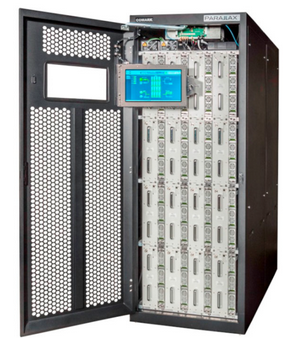

Architektura szafy HPA - systemu wzmacniaczy PARALLAX-SI-SSPA
Niezwykle wszechstronna i dostosowywalna obudowa wzmacniacza dużej mocy SI-SSPA (HPA) mieści do 16 końcowych modułów wzmacniaczy równoległych. Zawiera również wewnętrzny hybrydowy system sumatora RF PA, zapewniający pojedyncze wyjście RF w górnej części szafy.

Niezawodność wzmacniacza mocy
Moduły końcowego wzmacniacza mocy RF są sercem SI-SSPA. Moduły PA o dużym wzmocnieniu są zorientowane pionowo w obudowie, aby ułatwić obsługę. Każdy moduł PA waży ~ 50 funtów (ok. 25kg). i jest przystosowany do dostarczania mocy wyjściowej RF w zakresie od 1,5 do 4,3 kW CW, w zależności od częstotliwości pracy.
Wzmacniacze mocy w.cz. (RF PA) wykorzystują najnowszą generację technologii 50VDC LDMOS, aby zapewnić najwyższą niezawodność i wydajność.

Zasilanie modułów PA wzmacniacza
Każdy moduł PA jest sparowany (1: 1) z oddzielnym zasilaczem (PSU), aby zminimalizować wagę PA. Zasilacz wykorzystuje trzy dostępne w handlu prostowniki AC / DC, chłodzone powietrzem. Poszczególne prostowniki zasilacza można wymieniać podczas pracy, mają zmienną kontrolę prędkości wentylatora i można je regulować w zakresie wyjść 42-58 VDC. Moduły są sprawne w 96%, przy współczynniku PF> 0,95 przy pełnym obciążeniu. Zasilacz zawiera zabezpieczenia przeciwprzepięciowe, przetężeniowe i przeciwzwarciowe.

Konfiguracje szafek
PARALLAX SI-SSPA HPA są niezależne w jednej lub więcej szafach rack na sprzęt. HPA są skonfigurowane z pojedynczym lub nadmiarowym IPA, wewnętrzną instalacją wodno-kanalizacyjną, a także z hybrydowymi łącznikami RF niezbędnymi dla PA. Każda szafa jest sparowana z oddzielnym modułem pompy wewnętrznej do układu chłodzenia cieczą. Odprowadzanie ciepła odpadowego z systemu może odbywać się za pomocą zewnętrznego wymiennika ciepła typu ciecz-powietrze z wieloma wentylatorami lub za pomocą wymiennika płytowego do systemów chłodzenia wewnątrz budynku / wody lodowej.

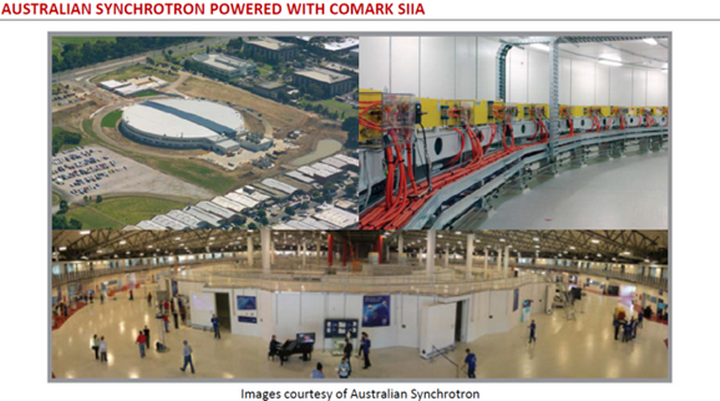

Australijski synchrotron zasilany wzmacniaczem Hitachi-Comark (zdjęcia dzięki uprzejmości Australian Synchrotron)
