Rejestratory wielokanałowe 6 - 72 ch +16ch logicznych

REJESTRATORY > Rejestratory SEFRAM

Firma SEFRAM (Francja) dostarcza wielokanałowe, precyzyjne rejestratory napięć, prądów, temperatury (-250 do +2320 stopni C, drgań, naprężeń.

Rejestratory współpacują z dowolnymi czujnikami dostępnymi na rynku. Szeroki wybór kart pomiarowych z wejściami izolowanymi, o dużej dynamice, dzięki zastosowanym przetwornikom 16-bitowym (14-bitowym). W zależności od konfiguracji rejestratory mogą posiadać: 4, 6, 12 do 72 wejść analogowych i dodatkowo 16 wejść LOGIC

Bogaty zakres wbudowanych funkcji matematycznych działających w czasie rzeczywistym pozwala na rejestrację i przetwarzanie dowolnych sygnałów. Podstawowe działania arytmetyczne np. AX+B, a także zaawansowane funkcje np.: LOG, LN, różniczkowanie, całkowanie i więcej.

Wykresy opisywane w jednostkach użytkownika np.: m/s, m3/min, Ws. Zarejestrowane sygnały można oglądać i opracowywać na komputerach PC: w komplecie oprogramowanie SEFRAM VIEWER, oraz SEFRAM PILOT pozwalają na zdalne sterowanie funkcjami poprzez sieć LAN (Ethernet). Zaawansowane funkcje analityczne i obliczeniowe są zawarte w opcjonalnym pakiecie FlexPro.

DAS1700

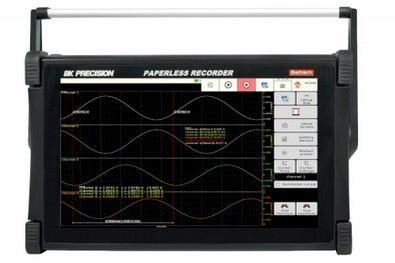

Rejestrator DAS1700 (6-72ch)

czytaj dalej

Akcesoria pomiarowe

czytaj dalej

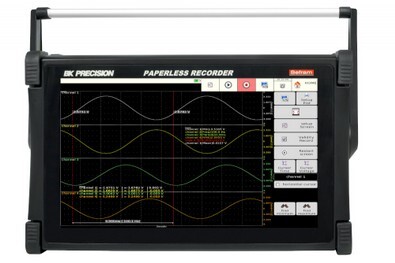

DAS 1700

Broszura Techniczna Rejestrator DAS1700 - kliknij Prezentacja rejestratorów DAS1700 - kliknij

Oprogramowanie SEFRAM VIEWER i PILOT do obróbki zarejestrowanych przebiegów i do zdalnego sterowania rejestratorami (standard), opcjonalnie pakiet FlexPro

Rejestrator DAS1700 firmy SEFRAM to szybki rejestrator, który umożliwia rejestrację wielu parametrów: napięcia, prądu (z bocznikiem lub cęgami prądowymi), temperatury (termopary), pomiarów na czujnikach (np. 0-10 V; 4-20 mA).

Można skonfigurować własną konfigurację kanałów, wybierając spośród 4 dostępnych rodzajów kart wejściowych: uniwersalnej, uniwersalnej wysokonapięciowej, tensometrycznej i multipleksowanej. Przy odpowiedniej konfiguracji kanałów można nagrywać od 6 do 72 kanałów i dodatkowo sygnały z 16 wejść logicznych. Pomiary długoterminowe z częstotliwością próbkowania 1 MSa / s (1 µs / próbkę) są możliwe przy pełnym wykorzystaniu wewnętrznej pamięci dysku twardego 500 GB. Dzięki specjalnej zintegrowanej funkcji analizy mocy można zapisać i analizować wszystkie parametry w sieci zasilania: jednofazowej i trójfazowej (50 Hz, 400 Hz i 1 kHz). Ten przyrząd do akwizycji danych może być kontrolowany zdalnie przez połączenie Ethernet lub WiFi, a wyniki można analizować za pomocą oprogramowania (bezpłatna licencja) opracowanego przez Sefram.

ZAKRESY POMIAROWE: 1mV do 1000V (bardzo małe szumy własne)

Główne cechy rejestratorów DAS1700:

Panoramiczny ekran dotykowy TFT LCD (15 "6)
6 do 72 kanałów analogowych
Do 6 kart weiściowych, z możliwością rozszerzenia
16 kanałów logicznych
128 Mword memory, z segmentami
Wewnętrzny dysk twardy: 500 GB
Intuicyjny interfejs człowiek-maszyna
Funkcja analizy mocy (50 Hz, 400 Hz i 1 kHz), pomiary harmonicznych...
Interfejsy: 4 x USB, Ethernet, VGA
Bogate funkcje pomiarowe
Pilot - zdlane sterowanie
Dostawa z licencjonowanym oprogramowaniem Sefram Viewer do przesyłania i analizy danych
Bezpieczeństwo: 600 V CAT III (w zależności od płyt)

KONFIGURACJA WEJŚĆ pomiarowych rejestratora:

Każdy rejestrator posiada 3 sloty na karty wejściowe, mogą być to karty różnego typu - jak poniżej. W razie potrzeby można dodać moduł rozszerzający na następne 3 karty (łącznie 6)

Wielokanałowa Karta wejściowa uniwersalna:

6 izolowanych kanałów analogowych
14-bit, 1 MSa / s, Pasmo: 100 kHz
DC, RMS AC + DC Napięcie (+ -500 V)
Częstotliwość, termopary

Karta wejściowa multipleksowana, kanały izolowane, pomiary tensometryczne:

Pomiar mostków tensometrycznych (4 i 6 żył) i półmostków
Napięcie do 50 V, Pt100, Pt1000, termopary
rozdzielczość 16 bitów, 100 kSa / s, szerokość pasma 18 kHz

12-kanałowa płyta multipleksowana:

Napięcie do 50 V DC
Pt100, Pt200, Pt500, Pt1000, termopary
16-bit, 5 kSa / s, szerokość pasma 1 kHz

Opcje:

Magistrala CAN - LIN (2 porty CAN, 2 wejścia LIN) - opcja fabryczna
Opcja fabryczna płyty IRIG
Interfejs WiFi
Panel rozszerzający na 3 dodatkowe karty pomiarowe - opcja fabryczna
Rozszerzenie pamięci 2 TB
Opcja GPS - wewnętrzna synchronizacja zegara z czasem GPS
Opcja wejścia o wysokiej impedancji
Opcja standardu SENT
automatyczne wysyłanie maili, ładowanie plików do "chmury", FTP...
Bez wentylatora - opcja fabryczna (dla pracy w środowisku o dużym zanieczyszczeniu)

Aktualne oprogramowanie - OPROGRAMOWANIE

Akcesoria do DAS1700

Akcesoria Akcesoria cz2 Przetworniki

Oprogramowanie FlexPro -P/N 100081

Idealne rozwiązanie do prezentacji danych. Twórz przekonujące grafiki i dokumenty za pomocą FlexPro View. Zoptymalizowany, przyjazny dla użytkownika interfejs ułatwia projektowanie, skalowanie i pozycjonowanie diagramów, tabel i tekstu.

Oprogramowanie FlexPro - Standard -
P/N
100082

Potężne połączenie analizy i prezentacji. FlexPro Standard łączy imponujące funkcje prezentacji z potężnymi, matematycznymi funkcjami analizy.

Oprogramowanie FlexPro Professional -
P/N
100083

Wspólna baza dla graczy drużynowych. Pełna kompatybilność z procesorami wielordzeniowymi z możliwością równoległego przetwarzania operacji komputerowych w celu zaoszczędzenia cennego czasu. Bezproblemowa integracja z programem pozyskiwania i połączenie z systemem informatycznym przedsiębiorstwa. Zintegrowany debugger i edytor kodu z technologią IntelliSense®.

Oprogramowanie FlexPro dla deweloperów -
P/N
100084

Wszystkie opcje zawarte w pakiecie FlexPro Developer Suite: Eksplorator danych, Zaawansowane statystyki, Zliczanie procedur, Analiza spektralna, Śledzenie zamówienia, Filtry cyfrowe, Akustyka, Wibracje, Import plików ASAM ODS

0,01 ohm bocznik, 0,5%, maks. 30 A -
P/N
207030301

Nieizolowane (do użytku z aplikacjami niskonapięciowymi)

0,001 om B, 0,5%, maks. 50 A -
P/N
207030500

Nieizolowane (do użytku z aplikacjami niskonapięciowymi)

0,01 ohm bocznik, 1%, maks. 3 A -
P/N
910007100

Obudowa z bezpiecznymi wtykami bananowymi

0,1 ohm bocznik, 1%, 1A maks -
P/N
910007200

Obudowa z bezpiecznymi wtykami bananowymi

10 Ω bocznik, 0,1%, 0,15A maks -
P/N
912008000

Obudowa z bezpiecznymi wtykami bananowymi

Dongle Wi-Fi -
P/N
916004500

Opcjonalny moduł do zdalnego sterowania nagrywarką

Kompatybilny z Wifi B, G, N

Płyta wysokiego napięcia -
P/N
916006000

6 kanałów wysokiego napięcia do 1000 V.

Opcja rozszerzenia -
P/N
917001000 - Dodaj do 3 dodatkowych płyt oprócz 3 standardowych płyt

SENT opcja -
P/N
917002000 - analiza czujników SENT i pomiar PWM

Opcja baterii -
P/N
917003000 - z maksymalnie 2 godzinami autonomii

Opcja IRIG -
P/N
917005000 - wewnętrzna synchronizacja zegara z czasem IRIG

Opcja magistrali CAN-LIN -
P/N
917005500 - Analiza i rejestracja ramek CAN i LIN

Opcja rozszerzenia pamięci -
P/N
917007000 - Rozszerzenie pamięci 2 TB

Bez wentylatora -
P/N
917009000 - Bez opcji wentylatora dla określonych środowisk o duzym poziomie zanieczyszczenia

Karta wejściowa Uniwersalna -
P/N
984401000 - 6 uniwersalnych kanałów do 500 V.

Karta multipleksowana -
P/N
984402000 - 12 kanałów multipleksowanych

Opcja wejścia o wysokiej impedancji -
P/N
984402300 - dla płytki uniwersalnej (10MΩ)
Karta dla tensometrów -
P/N
984402500

6 kanałów tensometrycznych

Specjalny przewód do wejść LOGICZNYCH -
P/N
984405000

Obsługa 16 wejść logicznych nagrywarek z wtyczkami bananowymi. Kompatybilny z DAS20 / 40, DAS800, DAS801, DAS1600, 8460

16 izolowanych modułów kanałów logicznych -
P/N
984405500

Kompatybilny ze wszystkimi rejestratorami Sefram. Zasilanie zewnętrznego czujnika z 3 alarmami (wyjście). Wejście z bezpiecznymi bananami lub szybkimi złączami. Dostarczany z kablem interfejsu i szybkimi złączami

1 ohm bocznik, 0,1%, 0,5 A maks -
P/N
989006000

Obudowa z bezpiecznymi wtykami bananowymi

Obwód 50 ohmów, 0,1%, 0,05A maks -
P/N
989007000

Obudowa z bezpiecznymi wtykami bananowymi

Adapter żeński Banana / BNC -
P/N
SO415

Elastyczne cęgi prądowe 3000A AC -
P/N
A1587, sonda Rogowskiego

Średnica: 25 cm

3 zakresy: 30 A / 300 A / 3000 A.

Uniwersalne wejścia wtykowe

Przetwornik prądu (10 mVAC / 1 AAC, 200 A, Ø 15 mm) -
P/N
SP201

Otwór szczęk 15 mm. Przetwornik prądu 200A AC. Napięcie wyjściowe 10mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu

Przetwornik prądu (100 mVAC / 1 AAC, 10 A, Ø 15 mm) -
P/N
SP221

Otwór szczęk 15 mm. Przetwornik prądu 10A AC. Napięcie wyjściowe 100mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu

Przetwornik prądu (1 mVAC / 1AAC, 1200 A, Ø 50 mm) -
P/N
SP230

Szczęka otwarcia 50 mm. Przetwornik prądu 1200A AC. Napięcie wyjściowe 1mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu

Przetwornik prądu (1 mVAC + DC / 1AAC + DC, 1200 A, Ø 50 mm) -
P/N
SP261

Szczęka otwarcia 50 mm. Przetwornik prądu 1200A. Wyjście napięcia 1mV / 1A. Pasmo prądu stałego A 3KHz. Bezpieczeństwo: 600 V CAT III

Przetwornik prądu (1 mVAC / 1 AAC, 2000 A, Ø 70 mm) -
P/N
SP270

Przetwornik prądu do 2000 A. Napięcie wyjściowe 1mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Otwór szczęk 70 mm. Bezpieczeństwo: 600 V CAT III

Rejestratory pomiarowe DAS 8460 6 - 36 kanałów, wbudowana drukarka termiczna

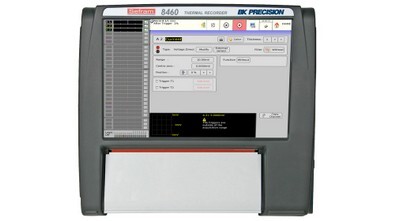

Rejestrator DAS8460

Karta 6 isolowanych kanałów wysokonapięciowych:

6 isolowanych kanałów analogowych

14 bit, 1 Ms/s, Pasmo: 26kHz

Napięcia DC, RMS AC+DC (+-1000V)

Pomiary częstotliwosci

Karta 6 isolwoanych wejść różnicowych - Pomiary napreżeń (Strain Gauge)

Pomiary naprężeń w układach mostkowych (4 i 6 przewodów) oraz w układach pół-mostkowych

Napięcie do 50V, thermocouples - termopary

16 bit, 100ks/s, pasmo 18kHz

Karta 12 knałów multiplelksowanych

Napięcie do 50V AC, DC

Pt100, thermocouples - teropary

16 bit, 5ks/s, pasmo 1kHz

REJESTRATOR z drukarką DAS8460, 6 do 36 - kanałów

TFT panoramiczny ekran dotykowy LCD (15"4)

DANE TECHNICZNE DAS8460 INSTRUKCJA OBSŁUGI DAS8460

6 do 36 kanałów analogowych

do 3 max. pkart pomiarowych

16 kanałów logicznych

270mm drukarka termiczna

Pamięć 128 Msłów (nie należy mylić z MB)

Wbudowany twardy dysk : 500 Gb

Funkcja analizay mocy zasilania (50Hz, 400Hz i 1kHz)

Interfejsy : 4 x USB, Ethernet, VGA

Rozbudowane funkcje pomiarowe

Zdalne sterowanie

Dostarczany z licencją Sefram Viewer software dla transferów danych i analizy pomiarów

Bezpieczeństwo: 600V CAT III (zależnie od karty)

Karta 6 izolopwanych kanałów uniwersalnych:

6 isolowanych kanałów analogowych

14 bit, 1 Ms/s, Pasmo: 100kHz

Napięcia DC, RMS AC+DC (+-500V)

Pomiary częstotliwosci termopary...

Opcje:

Karta IRIG
Interfejs WiFi
Wbudowany akumulator

Aktualne oprogramowanie - OPROGRAMOWANIE

DOSTĘPNE WERSJE REJESTRATORÓW DAS8460

8460/010 Sefram 8460/010 - Thermal Paper Data Acquisition Solution 6 Universal channels

8460/020 Sefram 8460/020 - Thermal Paper Data Acquisition Solution 12 Universal channels

8460/030 Sefram 8460/030 - Thermal Paper Data Acquisition Solution 18 Universal channels

8460/001 Sefram 8460/001 - Thermal Paper Data Acquisition Solution 6 High voltage channels

8460/002 Sefram 8460/002 - Thermal Paper Data Acquisition Solution 12 High voltage channels

8460/003 Sefram 8460/003 - Thermal Paper Data Acquisition Solution 18 High voltage channels

8460/100 Sefram 8460/100 - Thermal Paper Data Acquisition Solution 12 Multiplexed channels

8460/200 Sefram 8460/200 - Thermal Paper Data Acquisition Solution 24 Multiplexed channels

8460/300 Sefram 8460/300 - Thermal Paper Data Acquisition Solution 36 Multiplexed channels

8460/011 Sefram 8460/011 - Thermal Paper Data Acquisition Solution 12 channels (6 Universal channels and 6 High voltage channels)

8460/012 Sefram 8460/012 - Thermal Paper Data Acquisition Solution 18 channels (6 Universal channels and 12 High voltage channels)

8460/021 Sefram 8460/021 - Thermal Paper Data Acquisition Solution 18 channels (12 Universal channels and 6 High voltage channels)

8460/101 Sefram 8460/101 - Thermal Paper Data Acquisition Solution 18 channels (12 Multiplexed channels and 6 High voltage channels)

8460/102 Sefram 8460/102 - Thermal Paper Data Acquisition Solution 24 channels (12 Multiplexed channels and 12 High voltage channels)

8460/110 Sefram 8460/110 - Thermal Paper Data Acquisition Solution 18 channels (12 Multiplexed channels and 6 Universal channels)

8460/111 Sefram 8460/111 - Thermal Paper Data Acquisition Solution 24 channels (12 Multiplexed channels, 6 Universal channels and 6 High voltage channels)

8460/120 Sefram 8460/120 - Thermal Paper Data Acquisition Solution 24 channels (12 Multiplexed channels and 12 Universal channels)

8460/201 Sefram 8460/201 - Thermal Paper Data Acquisition Solution 30 channels (24 Multiplexed channels and 6 High voltage channels)

8460/210 Sefram 8460/210 - Thermal Paper Data Acquisition Solution 30 channels (24 Multiplexed channels and 6 Universal channels)

Firma SEFRAM (Francja) dostarcza wielokanałowe, precyzyjne rejestratory napięć, prądów, temperatury (-250 do +2320 stopni C, drgań, naprężeń.

Rejestrator DAS1700 (6-72ch)

Oprogramowanie SEFRAM VIEWER i PILOT do obróbki zarejestrowanych przebiegów i do zdalnego sterowania rejestratorami (standard), opcjonalnie pakiet FlexPro

Rejestrator DAS1700 firmy SEFRAM to szybki rejestrator, który umożliwia rejestrację wielu parametrów: napięcia, prądu (z bocznikiem lub cęgami prądowymi), temperatury (termopary), pomiarów na czujnikach (np. 0-10 V; 4-20 mA).

Główne cechy rejestratorów DAS1700:

KONFIGURACJA WEJŚĆ pomiarowych rejestratora:

Wielokanałowa Karta wejściowa uniwersalna:

Karta wejściowa multipleksowana, kanały izolowane, pomiary tensometryczne:

12-kanałowa płyta multipleksowana:

Oprogramowanie FlexPro -P/N 100081

Oprogramowanie FlexPro - Standard - P/N 100082

Oprogramowanie FlexPro Professional - P/N 100083

Oprogramowanie FlexPro dla deweloperów - P/N 100084

0,01 ohm bocznik, 0,5%, maks. 30 A - P/N 207030301

0,001 om B, 0,5%, maks. 50 A - P/N 207030500

0,01 ohm bocznik, 1%, maks. 3 A - P/N 910007100

0,1 ohm bocznik, 1%, 1A maks - P/N 910007200

10 Ω bocznik, 0,1%, 0,15A maks - P/N 912008000

Dongle Wi-Fi - P/N 916004500

Płyta wysokiego napięcia - P/N 916006000

Opcja rozszerzenia - P/N 917001000 - Dodaj do 3 dodatkowych płyt oprócz 3 standardowych płyt

SENT opcja - P/N 917002000 - analiza czujników SENT i pomiar PWM

Opcja baterii - P/N 917003000 - z maksymalnie 2 godzinami autonomii

Opcja IRIG - P/N 917005000 - wewnętrzna synchronizacja zegara z czasem IRIG

Opcja magistrali CAN-LIN - P/N 917005500 - Analiza i rejestracja ramek CAN i LIN

Opcja rozszerzenia pamięci - P/N 917007000 - Rozszerzenie pamięci 2 TB

Bez wentylatora - P/N 917009000 - Bez opcji wentylatora dla określonych środowisk o duzym poziomie zanieczyszczenia

Karta wejściowa Uniwersalna - P/N 984401000 - 6 uniwersalnych kanałów do 500 V.

Karta multipleksowana - P/N 984402000 - 12 kanałów multipleksowanych

Opcja wejścia o wysokiej impedancji - P/N 984402300 - dla płytki uniwersalnej (10MΩ)Karta dla tensometrów - P/N 984402500

Specjalny przewód do wejść LOGICZNYCH - P/N 984405000

16 izolowanych modułów kanałów logicznych - P/N 984405500

1 ohm bocznik, 0,1%, 0,5 A maks - P/N 989006000

Obwód 50 ohmów, 0,1%, 0,05A maks - P/N 989007000

Adapter żeński Banana / BNC - P/N SO415

Elastyczne cęgi prądowe 3000A AC - P/N A1587, sonda Rogowskiego

Przetwornik prądu (10 mVAC / 1 AAC, 200 A, Ø 15 mm) - P/N SP201

Przetwornik prądu (100 mVAC / 1 AAC, 10 A, Ø 15 mm) - P/N SP221

Przetwornik prądu (1 mVAC / 1AAC, 1200 A, Ø 50 mm) - P/N SP230

Przetwornik prądu (1 mVAC + DC / 1AAC + DC, 1200 A, Ø 50 mm) - P/N SP261

Przetwornik prądu (1 mVAC / 1 AAC, 2000 A, Ø 70 mm) - P/N SP270

Rejestrator DAS8460

Karta 6 isolwoanych wejść różnicowych - Pomiary napreżeń (Strain Gauge)

Karta 12 knałów multiplelksowanych

REJESTRATOR z drukarką DAS8460, 6 do 36 - kanałów

Oprogramowanie FlexPro - Standard -
P/N
100082

Oprogramowanie FlexPro Professional -
P/N
100083

Oprogramowanie FlexPro dla deweloperów -
P/N
100084

0,01 ohm bocznik, 0,5%, maks. 30 A -
P/N
207030301

0,001 om B, 0,5%, maks. 50 A -
P/N
207030500

0,01 ohm bocznik, 1%, maks. 3 A -
P/N
910007100

0,1 ohm bocznik, 1%, 1A maks -
P/N
910007200

10 Ω bocznik, 0,1%, 0,15A maks -
P/N
912008000

Dongle Wi-Fi -
P/N
916004500

Płyta wysokiego napięcia -
P/N
916006000

Opcja rozszerzenia -
P/N
917001000 - Dodaj do 3 dodatkowych płyt oprócz 3 standardowych płyt

SENT opcja -
P/N
917002000 - analiza czujników SENT i pomiar PWM

Opcja baterii -
P/N
917003000 - z maksymalnie 2 godzinami autonomii

Opcja IRIG -
P/N
917005000 - wewnętrzna synchronizacja zegara z czasem IRIG

Opcja magistrali CAN-LIN -
P/N
917005500 - Analiza i rejestracja ramek CAN i LIN

Opcja rozszerzenia pamięci -
P/N
917007000 - Rozszerzenie pamięci 2 TB

Bez wentylatora -
P/N
917009000 - Bez opcji wentylatora dla określonych środowisk o duzym poziomie zanieczyszczenia

Karta wejściowa Uniwersalna -
P/N
984401000 - 6 uniwersalnych kanałów do 500 V.

Karta multipleksowana -
P/N
984402000 - 12 kanałów multipleksowanych

Opcja wejścia o wysokiej impedancji -
P/N
984402300 - dla płytki uniwersalnej (10MΩ)
Karta dla tensometrów -
P/N
984402500

Specjalny przewód do wejść LOGICZNYCH -
P/N
984405000

16 izolowanych modułów kanałów logicznych -
P/N
984405500

1 ohm bocznik, 0,1%, 0,5 A maks -
P/N
989006000

Obwód 50 ohmów, 0,1%, 0,05A maks -
P/N
989007000

Adapter żeński Banana / BNC -
P/N
SO415

Elastyczne cęgi prądowe 3000A AC -
P/N
A1587, sonda Rogowskiego

Przetwornik prądu (10 mVAC / 1 AAC, 200 A, Ø 15 mm) -
P/N
SP201

Przetwornik prądu (100 mVAC / 1 AAC, 10 A, Ø 15 mm) -
P/N
SP221

Przetwornik prądu (1 mVAC / 1AAC, 1200 A, Ø 50 mm) -
P/N
SP230

Przetwornik prądu (1 mVAC + DC / 1AAC + DC, 1200 A, Ø 50 mm) -
P/N
SP261

Przetwornik prądu (1 mVAC / 1 AAC, 2000 A, Ø 70 mm) -
P/N
SP270
