LXI temperatura - VTI Instruments DAQ

Akwizycja Danych > Systemy LXI

DAQ: Pomiary temperatury - systemy modułowe

Przyrządy i moduły LXI


Przyrządy LXI obejmują moduły LXI, które podłącza się do obudowy do samodzielnych urządzeń, które mają dedykowane połączenia LXI i sprzętowe magistrale wyzwalania. Przyrządy te można skonfigurować tak, aby mierzyły wiele typów zmiennych, PRECYZYJNIE. Niektóre z tych instrumentów zawierają również 6,5-cyfrowe multimetry cyfrowe oraz programowalne przez użytkownika cyfrowe obwody alarmowe. Dostępne są samodzielne przyrządy, posiadające galwanicznie izolowane wejścia.

Oprogramowanie LXI

Nasz pakiet oprogramowania "pod klucz" EXLab obsługuje nasze przyrządy LXI i zapewnia intuicyjny interfejs graficzny, za pomocą którego można szybko i skutecznie konfigurować je oraz zapisywać dane w otwartych formatach.

Seria EX1000 - pomiar napięcia i temperatury





EX1000A

EX1000A-TC/TCDC

EX1016A EX1032A

EX1048A

EX10SC



DANE TECHNICZNE  EX1000  (broszura pdf)


Wielokanałowe przyrządy z serii EX1000:

EX1000A           - 48-kanałowy precyzyjny przyrząd do pomiaru napięć
EX1000A-TC      - 48-kanałowy precyzyjny termopara i przyrząd do pomiaru napięć
EX1000A-TCDC  - 48-kanałowy precyzyjny termopara i przyrząd do pomiaru napięć, zasilanie czujników prądem stałym
EX1016A            - 16-kanałowy precyzyjny termoelement, 32-kanałowy precyzyjny przyrząd do pomiaru napięć
EX1032A            - 32-kanałowy precyzyjny termoelement, 16-kanałowy precyzyjny przyrząd do pomiaru napięć
EX1044A            - 48-kanałowy system akwizycja danych, CH High Speed ​​
EX1048A            - 48-kanałowy precyzyjny przyrząd do pomiarów temperatury
EX10SC              - Kondycjoner sygnałów dla serii EX1000


EX1000A • EX1000A-TC/TCDC • EX1016A EX1032A • EX1048A • EX10SC


SERIA EX1000 - PODSTAWOWE INFORMACJE

• Precyzyjne instrumenty do gromadzenia danych pomiarowych, o wysokiej gęstości upakowania i kompaktowości (1U)
• Łączność LXI ™ LAN, wbudowany serwer z oprogramowaniem sterującym
• W pełni zintegrowane kondycjonowanie sygnału maksymalizuje wydajność i dokładność
• Łatwa integracja termopar, napięć, czujników RTD, termistorów, częstotliwości, odkształceń i ciśnienia dla poszczególnych kanałów
• Rozproszone, zsynchronizowane pomiary na przewodzie
• Skalowalna architektura łatwo rozszerza się z dziesiątek do tysięcy kanałów
• Autokalibracja zapewnia optymalną wydajność środowiska wykonawczego
• Internetowy dostęp do monitorowania i kontroli, oprogramowanie w komplecie

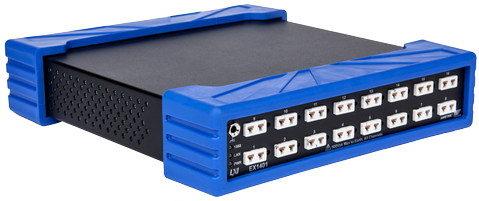

EX1401, Izolowane Kanały - 16-CHANNEL ISOLATED THERMOCOUPLE AND VOLTAGE MEASUREMENT INSTRUMENT

POBIERZ BROSZURĘ  LXI EX1401

EX1401 - LXI

  • Typowa dokładność ± 0,20 ° C
  • 16-kanałowe izolowane uniwersalne termopary / wejścia napięciowe
  • Power over Ethernet + (PoE +)
  • Prędkość próbkowania 20K próbek / sekundę / kanał
  • 24-bitowy przetwornik ADC na kanał
  • Zakres pomiaru napięcia do +/-10V
  • Izolacja kanał-ziemia 500 V
  • Izolacja pomiędzy kanałami 1000 V
  • Wbudowane równoległe przesyłanie danych
  • W pełni funkcjonalny wbudowany interfejs WWW
  • Interfejs LXI Ethernet

Sterowniki (drivery) do MatLab, LabView, Linux, IVI:  https://www.vtiinstruments.com/products/data-acquisition/ex1400-series/ex1401

Moduł akwizycji danych (DAQ) EX1401

zapewnia dokładność ± 0.20 ° C, izolację kanału kanałowego 1000 V, wbudowane funkcje autotestu i niezależne 24-bitowe przetworniki ADC na kanał. Szybkość próbkowania 20K / sekundę / kanał pozwala na wykorzystanie go w aplikacjach z szybkimi zmianami temperatury. Zastosowanie: testowanie pojazdów i akumulatorów, testowaniu silników odrzutowych, testy żywotności (przyśpieszone, HALT / HASS) i monitorowaniu stanu zdrowia. Może być stosowany w każdym środowisku testowym, które wymaga dokładnego pomiaru temperatury i powtarzalności. Równoległe przechowywanie danych i autonomiczne autonomiczne tryby pracy dodatkowo zwiększają użyteczność tego wszechstronnego instrumentu.


Zastosowania:
  • Rejestracja danych temperaturowych
  • Testowanie beterii i ogniw
  • Testy turbin gazowych
  • HALT/HASS - przyśpieszone testowanie żywotności i niezawodności
  • Testy sprzętu automotive - na pokładzie
  • Testowanie silników elektrycznych
  • Testowanie tuneli aerodynamicznych
  • Testy niezawodności silników rakietowych
  • Monitoring w służbie zdrowia

EX1401 zapewnia dokładność ± 0,20 ° C, izolację kanał-kanał 1000 V, wbudowane funkcje autotestu i niezależne 24-bitowe przetworniki ADC na kanał. Jego zdolność do pozyskiwania danych z prędkością 20 000 próbek / sekundę / kanał pozwala na wykorzystanie ich w aplikacjach o wysokiej temperaturze przejściowej. Wdróż go w różnych aplikacjach, w tym w testach samochodowych i akumulatorowych, testach silników odrzutowych, testach o bardzo przyspieszonym cyklu życia / bardzo przyspieszonych badaniach wytrzymałościowych (HALT / HASS) i monitorowaniu stanu zdrowia. Może być stosowany w każdym środowisku testowym, które wymaga dokładnego pomiaru temperatury i powtarzalności. Równoległe przechowywanie danych i autonomiczne autonomiczne tryby pracy dodatkowo rozszerzają użyteczność tego wszechstronnego urządzenia.

AMETEK VTI Instruments opiera swoje urządzenia testowe i pomiarowe na idei, że system testowy i pomiarowy jest tak dobry, jak odbierane sygnały. EX1401 oferuje w pełni zintegrowane przetwarzanie sygnałów, w tym niezależną kompensację zimnego złącza (CJC), która jest realizowana dla poszczególnych kanałów. Wykrywanie otwartej termopary (OTD) dodatkowo poprawia jakość sygnału.
Standardowy w branży interfejs LXI umożliwia dystrybucję EX1401 i umieszczenie go w pobliżu testowanego urządzenia, co zmniejsza koszty wdrożenia i wsparcia związane z długimi kablami. Zmniejsza to również długość kabla przetwornika wraz z powiązanymi zakłóceniami EMI, pomagając poprawić dokładność pomiaru. Ponadto przyrząd posiada kompleksową, wbudowaną funkcję autotestu, która zgłasza stan urządzenia i problemy, maksymalizując wydajność w czasie wykonywania.

W przeciwieństwie do innych termopar i przyrządów do pomiaru napięcia, EX1401 oferuje PoE + i elastyczne opcje zasilania DC do zastosowań przenośnych. W pełni izolowane kanały z izolacją kanał-kanał do 1000 V zapewniają zarówno zasilanie, jak i dane na jednym kablu. Po prostu umieść przyrząd w dowolnym miejscu w komorze testowej lub wokół testowanego artykułu i podłącz do sieci.

SYNCHRONIZACJA SYGNAŁU
EX1401 obsługuje również protokół PTP (IEEE 1588 Precision Time Protocol), umożliwiając klientom synchronizację pomiarów z wielu urządzeń w całej aplikacji testowej.

ŁATWE W UŻYCIU OPROGRAMOWANIE
W pełni funkcjonalny wbudowany interfejs internetowy zapewnia konfigurację i wyświetlanie danych, upraszczając konfigurację i użytkowanie. EXLab Express, intuicyjne oprogramowanie do gromadzenia danych VTI, jest dołączone do każdego urządzenia, eliminując potrzebę programowania.

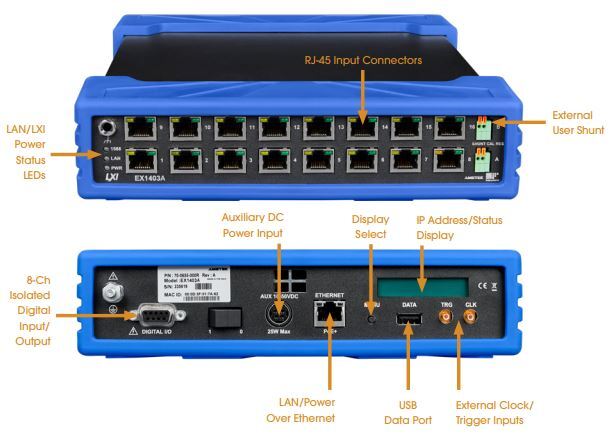

EX1403A - 16-Channel bridge and strain gauge measurement instrument

16-kanałowy przyrząd do pomiarów mostkowych i tensometrycznych



  • 24-bitowy przetwornik ADC delta-sigma, jednoczesne próbkowanie
  • Programowalna częstotliwość próbkowania do 128 kSPS
  • Mostek pełny, pół- i kwartałowy z kompletem mostków 120 Ω, 350 Ω i 1 kΩ
  • Wzbudzenie napięcia: od 0,5 V do 10 V.
  • Pobudzenie prądu: 0,46 mA
  • 2-przewodowe i 4-przewodowe omy / RTD
  • Bridge Zero Balancing
  • Wbudowany autotest (BIST)
  • Kalibracja naprężenia przewodu
  • Kalibracja bocznika: 50kΩ, 100kΩ i zewnętrzna dostarczona przez użytkownika
  • Wsparcie TEDS
  • Interfejs Ethernet LXI
  • Synchronizacja IEEE-1588
  • Zasilanie przez Ethernet (PoE) lub wejście 10–50 V DC
  • Wbudowane równoległe przesyłanie danych
  • W pełni funkcjonalny wbudowany interfejs internetowy
  • Kompaktowy rozmiar 1U Half-rack

Precyzyjny mostek i miernik naprężenia EX1403A wyznacza nowy standard pomiarów odkształcenia i mostka, zapewniając najwyższą możliwą wydajność pomiarów przy jednoczesnej kontroli ogólnych kosztów sprzętu testowego. 16-kanałów naprężenia lub napięcia, niezależne 24-bitowe przetworniki ADC na kanał, rozbudowane filtrowanie wybierane programowo i niezależne ścieżki kondycjonowania sygnału zapewniają wyjątkową dokładność i niezawodność.
Wbudowane kondycjonowanie sygnału, programowalne wzbudzenie i wybierane zakończenie mostka, wszystko zintegrowane z przyrządem i konfigurowalne dla każdego kanału, znacznie upraszcza ustawienia i konfigurację. Dzięki niezrównanej wydajności, dokładności i niezawodności, EX1403A jest idealnym rozwiązaniem dla najbardziej złożonych zastosowań testów strukturalnych na całym świecie.

Pojedynczy system, który może zapewnić wysokiej jakości statyczne lub szybkie pomiary odkształceń:
• Test konstrukcyjny i zmęczeniowy płatowca
• Test strukturalny rakiety i satelity
• Test obciążenia w tunelu aerodynamicznym
• Pomiary mostów ogólnego przeznaczenia
• Testowanie materiałów ramy obciążeniowej

Skalowalne do szybkiej, zsynchronizowanej akwizycji danych
Oprócz podstawowego zestawu funkcji, EX1403A integruje rozszerzone funkcje zdefiniowane w specyfikacjach LXI, aby zapewnić synchronizację między skrzynkami w celu precyzyjnej korelacji uzyskanych danych. Datowanie danych i komunikaty o zdarzeniach w sieci LAN, które upraszczają komunikację między modułami i elastyczne opcje wyzwalania przez Ethernet; eliminuje to narzut zwykle przypisywany oprogramowaniu aplikacyjnemu działającemu na kontrolerze hosta.

Łączność
Stworzony w 2004 roku i przyjęty przez branżę testowo-pomiarową w 2005 roku, LXI (Rozszerzenia LAN dla oprzyrządowania) definiuje podstawowy zestaw możliwości, które zapewniają spójną interakcję zgodnych urządzeń w sieci oprzyrządowania. Jako urządzenie z certyfikatem LXI, EX1403A zapewnia wygodę komunikacji i sterowania w sieci LAN dzięki takim funkcjom, jak wbudowana strona internetowa do monitorowania i sterowania oraz spójne sposoby identyfikacji w sieci. Podłącz urządzenie bezpośrednio do sieci za pomocą standardowych kabli, mając pewność, że będzie to zaufany i sprawdzony „obywatel sieci”.

Zastosowanie LXI

EX1401 i EX1403 - LXI

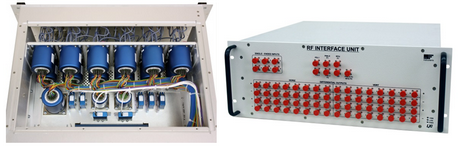

RF inteface unit
  • Oparcie protokołu LAN Extension Instrumentation na powszechnie znanym i szeroko obsługiwanym protokole sieciowym umożliwia lokalizowanie instrumentów w różnych obszarach geograficznych. Jest to przydatne do zdalnego monitorowania lub aplikacji, które wymagają wykonywania wielu pomiarów w różnych obszarach geograficznych.
  • Przyrządy pomiarowe LXI umożliwiają szybką i łatwą konfigurację dzięki intuicyjnym interfejsom sieciowym. Główną zaletą tego podejścia jest to, że włączenie interfejsów internetowych do instrumentów LXI umożliwia inżynierom i technikom konfigurację ich bez specjalnego oprogramowania lub ograniczeń platformy.
  • Uproszczone programowanie i większe wykorzystanie oprogramowania LXI za pośrednictwem sterowników IVI skraca czas pracy, obniża koszty oprogramowania i zwiększa łatwość konserwacji. Poświęć więcej czasu na testowanie, a nie na rozwiązywanie problemów, konfigurowanie i konserwację sprzętu.

                Szybki start - LXI  Poradnik Szybkiego Uruchamiania

  • Rozproszona architektura płyty montażowej poprzez implementację sprzętowej magistrali wyzwalacza skutkuje wysoce deterministyczną wydajnością bez obciążania podwozia. Brak obowiązkowych podwozi ułatwia projekty o niższych kosztach, które obejmują większą elastyczność niż te wymagające podwozia dla każdego zestawu wskaźników.
  • Instrumenty LXI są prawie nieskończenie skalowalne. Systemy testowe mogą składać się z kilku instrumentów do setek instrumentów. Działają na różnych platformach.
  • Inżynierowie i technicy mogą z łatwością tworzyć systemy hybrydowe z urządzeniami PXIe, LXI, GPIB i VXI. Można to osiągnąć za pomocą urządzeń mostkowych, takich jak interfejsy VTI EMX2500 LXI-PXIe i EX2500A LXI-VXI.
  • Tryby wyzwalania oparte na sieci LAN umożliwiają lepszą wydajność systemu i obsługę zdarzeń.
  • Synchronizacja lokalnych i zdalnych przyrządów za pomocą protokołu dokładności czasu IEEE-1588 umożliwia precyzyjne oznaczanie czasu danych i precyzyjną koordynację działania przyrządu.
