Sondy pola bliskiego od firmy LANGER

Sondy i przyrządy LANGER EMV na YouTube
Sondy bliskiego pola są używane do pomiarów pól elektromagnetycznych o wysokiej częstotliwości, elektrycznych i magnetycznych w zespołach i urządzeniach. Sondy Pola Bliskiego, pomocne są w pracach inżyniersko - konstruktorskich umożliwiają precyzyjną identyfikację źródeł zakłóceń na płytkach drukowanych. Sonda może mieć rozmiary fizyczne podobne jak szerokości ścieżek na nowoczesnych płytkach drukowanych. Dzięki temu po podłączeniu sondy do analizatora widma możemy z dokładnością do ułamków milimetra / pojedynczych wyprowadzeń identyfikować źródła dotkliwych zakłóceń. Sondy pozwalają na pracę w paśmie do 6GHz.

POBIERZ katalog sond pola bliskiego LANGER

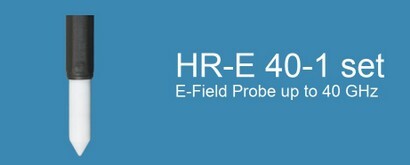

 NOWOŚĆ: Sonda pola bliskiego pasywna 40GHz,  HR-E 40-1


HR-E 40-1 Sonda pola bliskiego - składowa elektryczna


Przeznaczenie: badanie zakłóceń EMC bezpośrednio na płytkach drukowanych
Sonda może być podłączana do analizatora widma lub do automatycznego systemu pozycjonujacego - Skanera EMC np. model ICS 105 (LANGER)

Podstawowe cechy:
/Rozdzielczość: 0.2mm
Złącze: K (2.92mm), kompatybilne mechanicznie ze złaczem SMA
Sonda jest dostarczana w komplecie z certyfikatem kalibracyjnym i walizką.
Uwaga: przewód podłączeniowy - opcja, zamawiany oddzielnie.

więcej informacji

Rodzina LF składa się z siedmiu sond pola magnetycznego (B), z których cztery znajdują się w naszym zestawie sond LF1. Z przyjemnością tworzymy niestandardowe zestawy na życzenie. więcej informacji

  RF, sondy pola bliskiego, typ pasywny, 30 MHz - 3 GHz


Rodzina RF składa się z dziewięciu sond pola magnetycznego (B) i sześciu sond pola elektrycznego (E), które są dostępne w czterech gotowych zestawach. Zestawy te, RF1, RF2, RF5 i RF6, są zoptymalizowane do różnych zadań pomiarowych. więcej informacji

Rodzina XF składa się z czterech sond pola magnetycznego (B) i trzech sond pola elektrycznego (E). Dostępny jest zestaw XF1 (cztery sondy pola magnetycznego i jedna sonda pola E) oraz zestawy niestandardowe. więcej informacji

SX, sondy pola bliskiego, typ pasywny, 1 GHz - 10 GHz


Rodzina produktów SX składa się z dwóch magnetycznych (B) sond bliskiego pola i jednej sondy pola E. Sondy te są dostępne w zestawie SX1. więcej informacji

HR, sondy pola bliskiego, typ pasywny, do 40 GHz - dostępne od marca 2021r.


Zestaw HR-E 40-1 zawiera sondę pola E HR-E 40-1. Za pomocą tej sondy polowej można wykonywać pomiary do 40 GHz. więcej informacji

Mikrosondy MFA są aktywnymi sondami bliskiego pola, tj. posiadają zintegrowany przedwzmacniacz. W zakresie rozdzielczości pomiarowej do 300 μm, sondy te są szczególnie odpowiednie do pomiaru pól magnetycznych RF w bardzo małych obszarach zespołu, np. wyprowadzenia układów scalonych IC, najcieńsze ścieżki przewodzące lub najmniejsze elementy SMD (0603-0201). więcej informacji

Langer EMV-Technik GmbH produkuje również specjalne kształty sond bliskiego pola zgodnie z wymaganiami klienta. Oto kilka przykładów.
Obszary zastosowania sond pola bliskiego

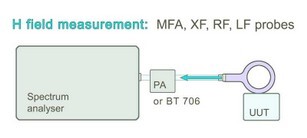

Pomiar pola RF dla pola E i H z sondami bliskiego pola i analizatorem widma lub oscyloskopem.
