Seria HR sondy pola bliskiego - LANGER

Sondy i przyrządy LANGER EMV na YouTube
DOSTĘPNE OD MARCA 2021r.
Zestaw sond pola bliskiego  HR, pasywne, pasmo pracy do 40GHz
Zestaw HR-E 40-1 zawiera sondę pola E HR-E 40-1. Za pomocą tej sondy polowej można wykonywać pomiary do 40 GHz.

POBIERZ BROSZURĘ - Zestaw sond pola bliskiego  HR

Zestaw HR-E 40-1
Sonda pola E do 40 GHz


HR-E 40-1 to pasywna sonda pola bliskiego E, do 40 GHz. Sonda jest umieszczana pionowo i centralnie na ścieżce RF do pomiaru. Umieszczając sondę bezpośrednio na ścieżce RF, uzyskuje się określoną odległość (0,5 mm) między ścieżką RF a elektrodą pomiarową. Końcówka pomiarowa jest oddzielona od ekranu kabla za pomocą specjalnych układów tłumiących. Dodatkowo sonda zawiera tłumik prądu. Sonda jest przeznaczona do obsługi ręcznej. Aby odtworzyć pomiary, HR-E 40-1 powinien być używany w połączeniu z systemem pozycjonowania, na przykład ICS 105. Do pomiarów w zakresie do 40 GHz wymagany jest odpowiedni kabel mikrofalowy. Nie jest objęty zakresem dostawy, ale można go zamówić opcjonalnie.  Do oceny sygnału można użyć analizatorów widma lub oscyloskopów.

Zestaw zawiera:
1x HR-E 40-1, sonda pola E do 40 GHz
1x HR-E 40-1 qg, zestaw HR-E 40-1 Skrócona instrukcja
1x USB-Tw, pamięć flash USB
1x Case 4, sondy bliskiego pola w obudowie systemowej

Sondy w zestawie:

HR-E 40-1 - Sonda pola E do 40 GHz
HR-E 40-1 to pasywna sonda bliskiego pola do pomiaru pól elektrycznych do 40 GHz. Końcówka pomiarowa jest oddzielona od ekranu kabla za pomocą specjalnych układów tłumiących. Dodatkowo sonda zawiera tłumik prądu.

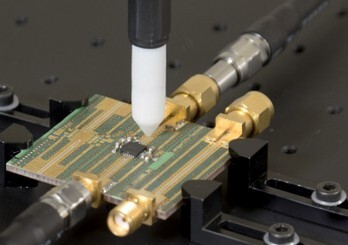

Końcówkę pomiarową umieszcza się na linii RF.
Napięcie wyjściowe sondy jest oznaczone jako uout.
Wielkości elektryczne (rysunek 1) można obliczyć za pomocą odpowiednich funkcji korekcyjnych.

E: Pole elektryczne między końcówką sondy a śladem RF
uic: napięcie śladu RF
i: Prądowe sprzężenie końcówki pomiarowej sondy ze śladu RF
