E-Log

Akwizycja Danych DAQ > Data Loggery

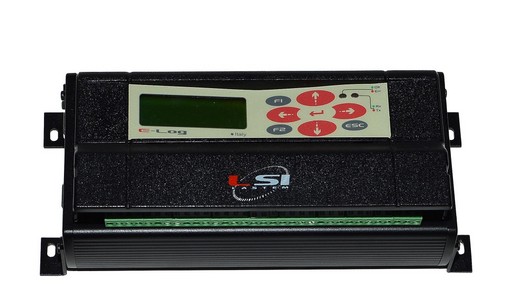

E-Log - Rejestrator danych do monitoringu meteorologicznego


DataLogger E-log został specjalnie zaprojektowany do zastosowań środowiskowych: jest wyposażony w specjalne wejścia dla szerokiej gamy czujników i obliczeń wielkości pochodnych.

DataLogger E-Log przechowuje dane z podłączonych czujników i obsługuje różne protokoły komunikacyjne zarówno na wejściu, jak i wyjściu. Solidny i niezawodny E-Log umożliwia pomiary nawet w najtrudniejszych warunkach, podczas gdy 16-bitowy przetwornik A/D zapewnia dokładne i wiarygodne dane w klasycznych zastosowaniach meteorologicznych, hydrologicznych i jakości powietrza oraz – bardziej ogólnie – w każdej aplikacji środowiskowej.

BROSZURA TECHNICZNA:  DATALOGGER  E-LOG - Data Logger (EN)
Najważniejsze cechy DATALOGGER E-LOG
  • 8/16 wejść analogowych, 4 wejścia cyfrowe;
  • Rozszerzenie ilości wejść za pomocą konfiguracji MASTER/SLAVE;
  • Niezwykle niski pobór mocy;
  • N. 99 pomiarów między kanałami dla akwizycji czujnika i wielkości pochodnych;
  • Wewnętrzna biblioteka do obliczania wielkości pochodnych i obliczeń matematycznych;
  • 8 MB pamięci flash;
  • Modbus-RTU Master/Slave, protokoły TTY;
  • Transmisja (push) danych w formacie ASCII za pomocą protokołów FTP;
  • N. 2 porty RS232 (ELO3305);
  • N. 1 port RS232 i N. 1 port RS485 (ELO3305.1);
  • Wyjścia cyfrowe do implementacji urządzeń zewnętrznych z programowalną logiką lub zdarzeniami;
  • Szybkość akwizycji od 1 s do 12 godzin;
  • Szybkość rejestracji (częstotliwość) od 1 s do 12 godzin;
  • Połączenie z komputerem PC przez RS232 (USB/Ethernet/Modem GPRS z akcesoriami zewnętrznymi);
  • Wyświetlacz i klawiatura.

DATALOGGER E-Log charakteryzuje się elastycznością systemu akwizycji sygnałów i przetwarzania danych, co pozwala na tworzenie danych i udostępnianie ich aplikacjom LSI LASTEM lub innym firmom. Pozwala to na wykorzystanie go w szerokim zakresie zastosowań. Narodził się jako rejestrator danych do stacjonarnych lub przenośnych zastosowań meteorologicznych, ale jest również używany do zastosowań wewnętrznych lub przemysłowych. E-Log to potężny rejestrator danych, ale także łatwy w użyciu, gdzie jego konfiguracja i zarządzanie nie wymaga szczególnych umiejętności. Przeznaczony jest do pracy przez lata bez szczególnych interwencji z zewnątrz.

DATALOGGER E-Log — wielkości mierzone bezpośrednio i wielkości fizyczne pochodne

Rejestratory danych LSI Lastem posiadają wewnętrzną bibliotekę formuł do obliczania serii wielkości środowiskowych. Wielkości te są uzyskiwane z mierzonych parametrów, wprowadzanych przez operatora i innych obliczonych wielkości.


  • Wilgotność bezwzględna (VDI3786 część 4)
  • Zmiany parametrów powietrza (1997 Ashrae Fundamentals Handbook)
  • Przepływ powietrza (1997 Podręcznik Podstaw Ashrae)
  • Prędkość przepływu powietrza (przy użyciu rurek Pitota i Darcy'ego)
  • Ciśnienie bezwzględne (poziom morza)
  • Punkt rosy (ISO7726)
  • Indeks ciepła
  • Odparowanie
  • Średnia temperatura promieniowania
  • Asymetria temperatury promieniowania (ISO7726)
  • Temperatura robocza (ISO7726)
  • Temperatura promieniowania samolotu 1 i 2 (ISO7726)
  • Częściowe ciśnienie pary
  • Wilgotność psychometryczna (ISO7726)
  • Wilgotność właściwa (VDI3786 część 4)
  • Czas trwania słońca
  • TCH – Temperatura chłodzenia (ISO TR11079)
  • Temperatura termometru mokrego (ISO7726)
  • Ekspozycja UV
  • Wskaźnik promieniowania ultrafioletowego
  • Indeks zimna wiatru (ISO TR11079)
  • Wzory indeksu WBGT IN+OUT
  • % niezadowolonych przez piętro (ISO7730)
  • % niezadowolenia z temperatury w pionie (ISO7730)
  • % niezadowolonych z asymetrii promienistej (ISO7730)
  • % niezadowolonych z Air Draw (ISO7730)
  • Współczynnik światła dziennego (podręcznik IESNA Lighting)
  • Natężenie światła
