Mikrosondy pola bliskiego H i E - do skanerów EMC
Mikrosondy pola bliskiego dla pola H (magnetycznego i pola E (elektrycznego)
Mikrosondy bliskiego pola są przeznaczone do pomiarów pola elektrycznego i pola H w zakresie częstotliwości od 0,5 MHz do 40 GHz przy rozdzielczości od 60 μm do 300 μm.
POBIERZ BROSZURĘ SOND ICR
POBIERZ BROSZURĘ SKANERÓW
![](images/ICR3-set-near-field-microprobe-Koffer-komplett-complete-case-_web.webp)
Zestawy mikrosond bliskiego pola
Zestaw składa się z mikrosond E pobliskiego pola i mikrobów H pobliskiego pola oraz koszulki Bias-Tee. Odchylacz jest konieczny do obsługi sondy.
więcej informacji poniżej...
![](images/Scanner_near-field-microprobe_ICR-HV_Design-View-01_en_wPZ.webp)
Mikrosondy pola bliskiego: ICR HH H Field
Cewka pomiarowa jest umieszczona poziomo w głowicy sondy. Mikrobalety bliskiego pola są obsługiwane za pomocą systemu pozycjonowania (Langer Scanner). więcej informacji w tabelce poniżej...
![](images/Scanner_near-field-microprobe_ICR-HH_Design-View-01_en_wPZ.webp)
Mikrosondy do pomiaru pola bliskiego ICR HV H
Cewka pomiarowa znajduje się pionowo w głowicy sondy. Sondy bliskiego pola są uruchamiane za pomocą systemu pozycjonowania (Langer Scanner). więcej informacji poniżej...
![](images/Scanner_near-field-microprobe_ICR-E_Design-View-01_en_wPZ.webp)
ICR E150 - Mikrsondy pola bliskiego pola od 7 MHz do 3 GHz
Mikrosonda bliskiego pola służy do pomiaru pól elektrycznych przy bardzo wysokiej rozdzielczości i czułości. Optymalna odległość do mierzonego obiektu wynosi <1 mm. Ze względu na mały rozmiar głowicy sondy, sonda musi być przesuwana za pomocą ręcznego lub automatycznego systemu pozycjonowania, np. Langer-Scanner.
Zestaw ICR1 - sondy do pomiaru pola bliskiego EMC
![](images/2013.12.08-LU-ICRH-IMG_0964www.webp)
Zestaw zawiera:
![](images/2015-Alle-ICR-Sonden-www_odw165cv.webp)
![](images/PCB-Messtechnik_microsonden_Bias-Tee_Nahfeldsonden_nearf-field-probes-emission-measurement.webp)
1x Sonda ICR, wybierz sondy z naszego wyboru
1x BT 706, Bias Tee
1x SMA-SMA RA, Kabel SMA-SMA, kąt prosty
1x ICR Corr, Krzywe korekty ICR / CD-ROM
1x ICR-C, Certyfikat ICR
1x Sprawa ICR1, Przypadek systemowy
Parametry techniczne:
Zakres częstotliwości (0,5 ... 6) GHz
Rozdzielczość (60 ... 300) μm
![](images/2015-Alle-ICR-Sonden-www_odw165cv.webp)
Sonda (mikrosonda) pola bliskiego ICR
Można wybrać odpowiednie sondy z zestawu ICR1 / ICR3
![](images/PCB-Messtechnik_microsonden_Bias-Tee_Nahfeldsonden_nearf-field-probes-emission-measurement.webp)
BT 706 - Bias Tee
Bias T - trójnik jest przeznaczony do zasilania przedwzmacniacza. Przedwzmacniacz zasilany jest przez wyjście wzmacniacza. Nie ma to wpływu na przesyłany sygnał pomiarowy z wyjścia wzmacniacza.
Zestaw ICR3 Zestaw sond pola bliskiego z trzema sondami
Zestaw ICR3 zawiera 3 mikrosondy bliskiego pola, koszulkę polaryzacyjną i kable wymagane do pomiaru. Różne sondy zbliżeniowe ICR mogą być wybrane w zależności od potrzeb - od zakresu częstotliwości od 0,5 MHz do 6 GHz. Zestaw ICR3 jest szczególnie odpowiedni dla skanerów firmy Langer. Istniejąca koszulka Bias jest przymocowana do skanera, a mikro-sondy bliskiego pola mogą być przymocowane do obrotowej jednostki skanera w celu wykonania różnych zadań pomiarowych.

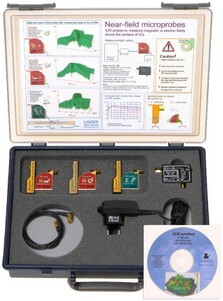

![](images/ICR3-set-near-field-microprobe-Koffer-komplett-complete-case-_web_ij9569er.webp)
Zestaw zawiera:
1x Sonda ICR, wybierz sondy z naszego wyboru
1x Sonda ICR, wybierz sondy z naszego wyboru
1x Sonda ICR, wybierz sondy z naszego wyboru
1x BT 706, Bias Tee
1x SMA-SMA RA, Kabel SMA-SMA, kąt prosty
1x ICR Corr, Krzywe korekty ICR / CD-ROM
3x ICR-C, Certyfikat ICR
1x Sprawa ICR3, Przypadek systemowy
![](images/2015-Alle-ICR-Sonden-www_x6vbc32e.webp)
3 xSonda ICR
Można wybrać odpowiednie sondy z zestawu ICR1 / ICR3
![](images/PCB-Messtechnik_microsonden_Bias-Tee_Nahfeldsonden_nearf-field-probes-emission-measurement_gkyvbp4h.webp)
BT 706 - Bias Tee
Bias T - trójnik jest przeznaczony do zasilania przedwzmacniacza. Przedwzmacniacz zasilany jest przez wyjście wzmacniacza. Nie ma to wpływu na przesyłany sygnał pomiarowy z wyjścia wzmacniacza.
Zestaw ICR E150 Mikrosonda pola bliskiego E 7 MHz - 3 GHz
Mikrosonda ICR E150 jest przeznaczony do pomiarów elektrycznych w pobliżu pól o wysokiej rozdzielczości. Za pomocą sondy ICR E można wykonać następujące pomiary: - Skanowanie powierzchni za pomocą IC zgodnie z IEC 61967-3 - Obciążenie wolumetryczne za pomocą IC - Skanowanie sworzni Elektroda pomiarowa w głowicy sondy ICR RF jest poziomo wyrównana do powierzchni pomiarowej. Przedwzmacniacz jest zintegrowany z obudową sondy i zasilany przez Bias-Tee. Przed wysyłką sondy w pobliżu pola ICR poddawane są kontroli jakości. Uwaga: Sonda ICR ze względu na swoją konstrukcję jest wrażliwa na wstrząsy i jest wyposażona w kołpak ochronny do transportu i przenoszenia.![](images/2016Nahfeldmikrosonde-www-E-Feldsonde-KL.webp)
![](images/ICR-Nahfeld-Mikro-sonde-IC-test-security-Sicherheit-Stoeraussenung-emission-Langer-hoch-aufloesend-high-resolution-ICR-E150_0y18hxp3.webp)
BT 706 - Bias Tee
![](images/2016Nahfeldmikrosonde-www-E-Feldsonde-KL.webp)
Zestaw zawiera:
1x ICR E150, pole mikropaskowe bliskiego pola od 7 MHz do 3 GHz
1x BT 706, Bias Tee
1x SMA-SMA RA, Kabel SMA-SMA, kąt prosty
1x ICR Corr, Krzywe korekty ICR / CD-ROM
1x ICR-C, Certyfikat ICR
1x NT FRI EU, jednostka zasilająca
1x Sprawa ICR1, Przypadek systemowy
![](images/ICR-Nahfeld-Mikro-sonde-IC-test-security-Sicherheit-Stoeraussenung-emission-Langer-hoch-aufloesend-high-resolution-ICR-E150_0y18hxp3.webp)
ICR E150 - Mikrosonda pola bliskiego pola od 7 MHz do 3 GHz
Mikrosonda bliskiego pola służy do pomiaru pól elektrycznych przy bardzo wysokiej rozdzielczości i czułości. Optymalna odległość do mierzonego obiektu wynosi <1 mm. Ze względu na mały rozmiar głowicy sondy, sonda musi być przesuwana za pomocą ręcznego lub automatycznego systemu pozycjonowania, np. Langer-Scanner.
![](images/PCB-Messtechnik_microsonden_Bias-Tee_Nahfeldsonden_nearf-field-probes-emission-measurement_wj7y23ad.webp)
Bias T - trójnik przeznaczony do zasilania przedwzmacniacza. Przedwzmacniacz zasilany jest przez wyjście wzmacniacza. Nie ma to wpływu na przesyłany sygnał pomiarowy z wyjścia wzmacniacza.
| |||
Typ sondy | Wymiary wewnętrzne | Zakres częstotliwości | Rozdzielczość pomiarowa |
ICR HV100-27 | 100 µm | 1.5 MHz - 6 GHz | 60 µm |
ICR HV100-6 | 2.5 MHz - 6 GHz | ||
ICR HV150-27 | 150 µm | 1.5 MHz - 6 GHz | 80 µm |
ICR HV150-6 | 2.5 MHz - 6 GHz | ||
ICR HV250-75 | 250 µm | 500 kHz - 2 GHz | 110 µm |
ICR HV250-6 | 2.5 MHz - 6 GHz | ||
ICR HV500-75 | 500 µm | 200 kHz - 1 GHz | 300 µm |
ICR HV500-6 | 2 MHz - 6 GHz | ||
Sondy nazwane ICR HVxxx-27 / -75 charakteryzują się większym wzmocnieniem w dolnym zakresie częstotliwości. |
| |||
Typ sondy | Wymiary wewnętrzne | Zakres częstotliwości | Rozdzielczość pomiarowa |
ICR HH100-27 | 100 µm | 1.5 MHz - 6 GHz | 70 µm |
ICR HH100-6 | 2.5 MHz - 6 GHz | ||
ICR HH150-27 | 150 µm | 1.5 MHz - 6 GHz | 100 µm |
ICR HH150-6 | 2.5 MHz - 6 GHz | ||
ICR HH250-75 | 250 µm | 500 kHz - 2 GHz | 150 µm |
ICR HH250-6 | 2.5 MHz - 6 GHz | ||
ICR HH500-75 | 500 µm | 200 kHz - 1 GHz | 300 µm |
ICR HH500-6 | 2 MHz - 6 GHz | ||
Sondy nazwane ICR HHxxx-27 / -75 charakteryzują się większym wzmocnieniem w dolnym zakresie częstotliwości. |
ICR E150 - Mikrosonda pola bliskiego pola od 7 MHz do 3 GHz
Mikrosonda bliskiego pola służy do pomiaru pól elektrycznych przy utrzymaniu bardzo wysokiej rozdzielczości i czułości.
Optymalna odległość do mierzonego obiektu wynosi <1 mm. Ze względu na mały rozmiar głowicy sondy, sonda musi być przesuwana za pomocą ręcznego lub automatycznego systemu pozycjonowania, np. Langer-Scanner.
Głowica sondy jest ekranowana przed sprzężeniem pola magnetycznego. Przedwzmacniacz zintegrowany jest w obudowie sondy. Jest zasilany przez BT 706 Bias-Tee. Śruby regulacyjne umożliwiają ręczne ustawienie końcówki sondy w obudowie sondy. Sonda obsługuje system ochrony kolizji Langer-Scanner. Podczas ruchu w pionie ta funkcja zatrzyma sondę, jeśli dotknie testowanego urządzenia.![](images/Scanner_near-field-microprobe_ICR-E_Design-View-01_en_wPZ_ngjfr45e.webp)
![](images/Scanner_near-field-microprobe_ICR-E_Design-View-01_en_wPZ_ngjfr45e.webp)
![](images/ICR-Nahfeld-Mikro-sonde-IC-test-security-Sicherheit-Stoeraussenung-emission-Langer-hoch-aufloesend-high-resolution-ICR-E150.webp)
Parametry techniczne:
Zakres częstotliwości 7 MHz ... 3 GHz
Rozdzielczość 65 μm
Powierzchnia elektrody (150 x 35) μm
