ANALIZATORY ENERGII ELEKTRYCZNEJ ALGODUE (IT)

Analizatory mocy do kontroli energii w środowisku przemysłowym do montażu na szynie Din i na panelu (96x96mm).

Nadają się do połączenia z cewkami Rogowskiego.

UPM209

UPM209 - 4 moduły DIN, wielofunkcyjny miernik energii, trójfazowy

BROSZURA UPM209

4 moduły DIN w wersji kompaktowej
W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
Wersja do 1 lub 5A CT lub do bezpośredniego podłączenia do 80A
Możliwość połączenia przez PT
Do 8 MB na zapis danych (wersja ENH)
Możliwość rejestracji wszystkich liczników energii (wersja ENH)
Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX (wersja ENH)
Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego

UPM209RGW

UPM209RGW - 4 moduły DIN wielofunkcyjny miernik energii 3-fazowy z cewkami Rogowskiego

BROSZURA UPM209RGW

Kompaktowa wersja z 4 modułami DIN
W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
Główne parametry elektryczne zmierzone i wyświetlone w celu ekonomicznej analizy zużycia
4 dostępne ZESTAWY: długość cewki 30, 45, 70, 90 cm
3 wybierane skale prądu
Możliwość połączenia przez PT
Do 8 MB na zapis danych
Możliwość rejestracji wszystkich liczników energii
Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX
Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego

UPM309

UPM309 - Trójfazowy miernik energii wielofunkcyjny energii elektrycznej DIN 96x96

BROSZURA UPM309

Wersja kompaktowa DIN 96x96, tylko głębokość 39 mm

W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
Wersja do 1 lub 5A CT i do bezpośredniego podłączenia do 6A
Możliwość połączenia przez PT
Do 8 MB na zapis danych (wersja ENH)
Możliwość rejestracji wszystkich liczników energii (wersja ENH)
Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX (wersja ENH)
Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego
2 wyjścia cyfrowe, 1 wejście cyfrowe, 1 wyjście analogowe (opcjonalnie)
Klasa dokładności 0,5 zgodnie z IEC / EN 61557-12 dla mocy czynnej / energii

UPM309RGW

UPM309RGW - Wielofunkcyjny miernik trójfazowy energii elektrycznej DIN 96x96 z cewkami Rogowskiego

BROSZURA UPM309RGW

Wersja ultra kompaktowa DIN 96x96, tylko głębokość 39 mm
W pełni dwukierunkowe pomiary czterech ćwiartek dla wszystkich energii i mocy
Główne parametry elektryczne zmierzone i wyświetlone w celu ekonomicznej analizy zużycia
4 dostępne ZESTAWY: długość cewki 30, 45, 70, 90 cm
3 wybierane skale prądu
Możliwość połączenia przez PT
Do 8 MB na zapis danych
Możliwość rejestracji wszystkich liczników energii
Do 24 parametrów wybieranych spośród pomiarów w czasie rzeczywistym dla rejestracji MIN / AVG / MAX
Komunikacja MODBUS RTU / ASCII przez port RS485 lub komunikacja MODBUS TCP przez port Ethernet
Możliwość zarządzania urządzeniem w trybie zdalnym za pomocą oprogramowania WintoolNET lub interfejsu internetowego
2 wyjścia cyfrowe, 1 wejście cyfrowe, 1 wyjście analogowe (opcjonalnie)
Klasa dokładności 0,5 zgodnie z IEC / EN 61557-12 dla mocy czynnej / energii

UPA20

UPA20 - Wielofunkcyjny miernik wielofunkcyjny energii elektrycznej DIN 96x96

BROSZURA UPA20

Wersja kompaktowa DIN 96x96
Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
Do przekładników prądowych (brak w zestawie)
Wykrywanie błędów okablowania
Dostępne opcjonalne moduły wtykowe do komunikacji, wejść / wyjść
Klasa energii czynnej 0,5 S zgodnie z IEC 62053-22
Zgodny z IEC 61557-12, standardem odniesienia dla PMD (Performance Metering & monitoring Devices)
Produkt z certyfikatem UL - nr UL E231725

UPA41

UPA41 - Miernik wielofunkcyjny energii elektrycznej DIN 96x96 do monitorowania energii

BROSZURA UPA41

Wersja kompaktowa DIN 96x96
Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
Do przekładników prądowych (brak w zestawie)
Programowalny VT
Wykrywanie błędów okablowania
Wyświetlanie przewidywanych wartości mocy
Dostępne opcjonalne moduły wtykowe do komunikacji, wejść / wyjść, temperatury
Klasa energii czynnej 0,5 S zgodnie z IEC 62053-22
Zgodny z IEC 61557-12, standardem odniesienia dla PMD
(Urządzenia do pomiaru i monitorowania wydajności)
Produkt z listy UL - nr UL E231725 (tylko UPA30)

UPA30

UPA30 - Miernik wielofunkcyjny energii elektrycznej DIN 96x96 do monitorowania energii

BROSZURA UPA30

Wersja kompaktowa DIN 96x96
Główne parametry elektryczne zmierzone i wyświetlone w celu opłacalnej analizy zużycia
Do przekładników prądowych (brak w zestawie)
Programowalny VT
Wykrywanie błędów okablowania
Wyświetlanie przewidywanych wartości mocy
Dostępne opcjonalne moduły wtykowe do komunikacji, wejść / wyjść, temperatury
Klasa energii czynnej 0,5 S zgodnie z IEC 62053-22
Zgodny z IEC 61557-12, standardem odniesienia dla PMD
(Urządzenia do pomiaru i monitorowania wydajności)
Produkt z listy UL - nr UL E231725 (tylko UPA30)

przejdź do góry

MIERNIK ENERGII MID

Mierniki jednofazowe i trójfazowe do pomiaru i kontroli zużycia, z certyfikatem MID, dopasowane do odpowiednich modułów komunikacyjnych lub zintegrowanej komunikacji.

UEM1P5

UEM1P5 - Trójfazowy licznik energii elektrycznej do przekładników prądowych 1/5A z wbudowaną komunikacją

BROSZURA UEM1P5

UEM1P5-4D R do komunikacji RS485 Modbus RTU / ASCII

UEM1P5-D M do komunikacji M-Bus
UEM1P5-4D E do komunikacji Ethernet (Modbus TCP)
Dla 1 lub 5A CT
Programowalny współczynnik CT
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci 4-przewodowych ze zrównoważonym lub niezrównoważonym obciążeniem. Model M-BUS może być stosowany również do sieci przewodowych 3/4
Klasa B zgodnie z EN 50470-3 (MID)
8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
Wyjście S0 dla emisji impulsu energii
Dostępne z certyfikatem MID

UEC1P5-X

UEC1P5-X - Trójfazowy programowalny licznik energii elektrycznej 3 lub 4 przewodowy do przekładników prądowych 1 / 5A

BROSZURA UEC1P5-X

Dla 1 lub 5A CT
Programowalny współczynnik CT
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
Klasa B zgodnie z EN 50470-3 (MID)
Wprowadzanie taryf
2 wyjścia S0 do emisji impulsu energii
Wyświetlacz LCD z 8 głównymi cyframi
Port optyczny IR do komunikacji z modułami zewnętrznymi
Dostępne z certyfikatem MID

UEM6C

UEM6C - Trójfazowy licznik energii elektrycznej do przekładników prądowych 1 / 5A z wbudowaną komunikacją - KLASA C

BROSZURA UEM6C

Dostępna wbudowana komunikacja: RS485 Modbus RTU / ASCII lub M-Bus lub Ethernet (Modbus TCP)
Dla 1 lub 5A CT
Programowalny współczynnik CT
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci 4-przewodowych ze zrównoważonym lub niezrównoważonym obciążeniem. Model M-BUS może być stosowany również do sieci przewodowych 3/4
8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
Wyjście S0 dla emisji impulsu energii
Klasa C zgodnie z EN 50470-3 (MID)
Dostępne z certyfikatem MID

UEC6C-X

UEC6C-X - Trójfazowy 3 lub 4 przewodowy programowalny licznik energii elektrycznej do przekładników prądowych 1 / 5A - KLASA C

BROSZURA UEC6C-X

Dla 1 lub 5A CT
Programowalny współczynnik CT
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
Wprowadzanie taryf
2 wyjścia S0 do emisji impulsu energii
Wyświetlacz LCD z 8 głównymi cyframi
Port optyczny IR do komunikacji z modułami zewnętrznymi
Klasa C zgodnie z EN 50470-3 (MID)
Dostępne z certyfikatem MID

UEM80

UEM80 - Trójfazowy licznik energii elektrycznej do bezpośredniego połączenia 80A z wbudowaną komunikacją

BROSZURA UEM80

UEM80-4D R do komunikacji RS485 Modbus RTU / ASCII
UEM80-D M do komunikacji M-Bus
UEM80-4D E do komunikacji Ethernet (Modbus TCP)
Bezpośrednie połączenie do 80 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci 4-przewodowych ze zrównoważonym lub niezrównoważonym obciążeniem. Model M-BUS może być stosowany również do sieci przewodowych 3/4
Klasa B zgodnie z EN 50470-3 (MID)
8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
Wyjście S0 dla emisji impulsu energii
Dostępne z certyfikatem MID

UEC80-X

UEC80-X - Trójfazowy 3 lub 4 przewodowy programowalny licznik energii elektrycznej do bezpośredniego podłączenia 80A

BROSZURA UEC80-X

Bezpośrednie połączenie do 80 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
Klasa B zgodnie z EN 50470-3 (MID)
Wprowadzanie taryf
2 wyjścia S0 do emisji impulsu energii
Wyświetlacz LCD z 8 głównymi cyframi
Port optyczny IR do komunikacji z modułami zewnętrznymi
Dostępne z certyfikatem MID

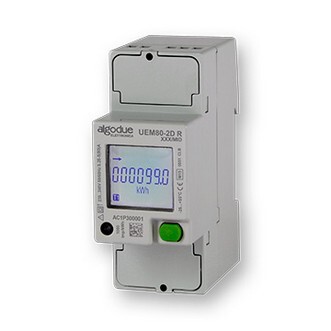

UEM80-2D

UEM80-2D - Jednofazowy licznik energii elektrycznej do bezpośredniego połączenia 80A z wbudowaną komunikacją

BROSZURA UEM80-2D

UEM80-2D R do komunikacji RS485 Modbus RTU / ASCII
UEM80-2D M do komunikacji M-Bus
UEM80-2D E do komunikacji Ethernet (Modbus TCP)
Bezpośrednie połączenie do 80 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Klasa B zgodnie z EN 50470-3 (MID)
8 MB na rejestrację danych i automatyczny / ręczny transfer danych (tylko model ETHERNET)
Wyjście S0 dla emisji impulsu energii
Wyświetlacz LCD z 7 głównymi cyframi
Dostępne z certyfikatem MID

UEC80-2X

UEC80-2X - Jednofazowy 2-przewodowy licznik energii elektrycznej do bezpośredniego podłączenia 80A

BROSZURA UEC80-2X

Bezpośrednie połączenie do 80 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Klasa B zgodnie z EN 50470-3 (MID)
Wprowadzanie taryf
2 wyjścia S0 do emisji impulsu energii
Wyświetlacz LCD z 7 głównymi cyframi
Port optyczny IR do komunikacji
Dostępne z certyfikatem MID

UEM40-2C

UEM40-2C - Jednofazowy licznik energii elektrycznej do bezpośredniego połączenia 40A z wbudowaną komunikacją

BROSZURA UEM40-2C

Podłączenie bezpośrednie do 40 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
UEC40-2C dla prostego licznika energii bez wbudowanej komunikacji
UEM40-2C R do komunikacji RS485 Modbus RTU
UEM40-2C M do komunikacji M-Bus
Wysoka niezawodność
1 kompaktowy moduł DIN
Szybka instalacja
Wyjście S0 dla emisji impulsu energii
Wyświetlacz LCD z 7 głównymi cyframi
Dostępne z certyfikatem MID

UEC40-2C

UEC40-2C - Jednofazowy 2-przewodowy liczni kenergii elektrycznej do bezpośredniego połączenia 40A bez komunikacji

BROSZURA UEC40-2C

Bezpośrednie połączenie do 40 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
UEC40-2C dla prostego licznika energii bez wbudowanej komunikacji
UEM40-2C R do komunikacji RS485 Modbus RTU
UEM40-2C M do komunikacji M-Bus
Wysoka niezawodność
1 kompaktowy moduł DIN
Szybka instalacja
Wyjście S0 dla emisji impulsu energii
Wyświetlacz LCD z 7 głównymi cyframi
Dostępne z certyfikatem MID

UEC1P5-4X

UEC1P5-4X - Trójfazowy 4-przewodowy licznik energii elektrycznej do przekładników prądowych 1 / 5A

BROSZURA UEC1P5-4X

Bezpośrednie połączenie do 80 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci przewodowych 3/4 ze zrównoważonym lub niezrównoważonym obciążeniem
Klasa B zgodnie z EN 50470-3 (MID)
Wprowadzanie taryf
2 wyjścia S0 do emisji impulsu energii
Wyświetlacz LCD z 8 głównymi cyframi
Port optyczny IR do komunikacji z modułami zewnętrznymi
Dostępne z certyfikatem MID

UEC80-4X

UEC80-4X - Trójfazowy 4-przewodowy licznikenergii elektrycznej do bezpośredniego podłączenia 80A

BROSZURA UEC80-4X

Bezpośrednie połączenie do 80 A.
W pełni dwukierunkowe pomiary 4-kwadrantowe dla wszystkich energii i mocy
Dla sieci 4-przewodowych
Klasa B zgodnie z EN 50470-3 (MID)
Wprowadzanie taryf
2 wyjścia S0 do emisji impulsu energii
Wyświetlacz LCD z 8 głównymi cyframi
Port optyczny IR do komunikacji z modułami zewnętrznymi
Dostępne z certyfikatem MID

Moduły komunikacyjne

Moduły komunikacyjne do liczników energii elektrycznej

Do połączenia z seriami UEC1P5 i UEC80

BROSZURA modułów komunikacyjnych do liczników energii elektrycznej

Kompaktowy rozmiar (1-2 moduły DIN)
Łatwy w użyciu: brak fizycznego połączenia dzięki portowi optycznemu do połączenia z licznikiem energii
Możliwość zmiany sposobu użytkowania modułu komunikacyjnego zgodnie z wymaganą aplikacją
Moduły: KNX, M-Bus, RS485 Modbus, LAN Gateway

przejdź do góry

CEWKI ROGOWSKIEGO

Elastyczne cewki Rogowskiego można łączyć z integratorami lub odpowiednimi urządzeniami pomiarowymi, aby uzyskać kompaktowy system pomiarowy.

Cewka Rogowskiego (przetwornik Rogowskiego, pas Rogowskiego, transformator Rogowskiego, potencjometr magnetyczny) – rodzaj transformatora bezrdzeniowego wykorzystywanego do badań przebiegów prądu zmiennego bez konieczności rozcinania i podłączania do badanego przewodu. (Wikipedia)

MFC150

MFC150 - Elastyczna cewka Rogowskiego Ø8 mm

BROSZURA MFC150

Odpowiedni do pomiaru prądów od mA do setek kA
Wysoka liniowość
Szeroki zakres dynamiki
Bardzo przydatny w przypadku przewodów o dużych rozmiarach lub niewygodnych kształtach lub w miejscach o ograniczonym dostępie
Brak zagrożenia ze strony otwartego obwodu wtórnego
Nieuszkodzony przez duże przeciążenia
Nieinwazyjne, brak zasilania z głównego
Dzięki niewielkiej wadze można go zmieniać na mierzonym przewodzie
Całkowicie ekranowany
Certyfikat UL Recognized Component Mark UL 61010-1

MFC150-UI

MFC150-UI - Cewka Rogowskiego UL 2808 Ø8 mm

BROSZURA MFC150-UI

Nadaje się do pomiaru prądów od mA do setek kA
Wysoka liniowość
Szeroki zakres dynamiki
Bardzo przydatny w przypadku przewodów o dużych rozmiarach lub niewygodnych kształtach lub w miejscach o ograniczonym dostępie
Brak zagrożenia ze strony otwartego obwodu wtórnego
Nieuszkodzony przez duże przeciążenia
Nieinwazyjne, brak zasilania z głównego
Dzięki niewielkiej wadze można go zmieniać na mierzonym przewodzie
Całkowicie ekranowany
Certyfikat UL 2808

MFC190

MFC190 - Elastyczna cewka Rogowskiego Ø12mm

BROSZURA MFC190

Wysoka czułość
Odpowiedni do pomiaru prądów od mA do setek kA
Wysoka wartość wyjściowa
Wysoka liniowość
Szeroki zakres dynamiki
Bardzo przydatny w przypadku przewodów o dużych rozmiarach lub niewygodnych kształtach lub w miejscach o ograniczonym dostępie
Brak zagrożenia ze strony otwartego obwodu wtórnego
Nieuszkodzony przez duże przeciążenia
Nieinwazyjne, brak zasilania z głównego
Dzięki niewielkiej wadze można go zmieniać na mierzonym przewodzie
Całkowicie ekranowany
Certyfikat UL Recognized Component Mark UL 61010-1

RPS50

RPS50 - Wieloskalowy pojedynczy konwerter cewek Rogowskiego

BROSZURA RPS50

Trzy skale wybierane za pomocą przełączników DIP
Wyrównanie i przesunięcie o 90 ° sygnału cewki Rogowskiego
1 lub 3 wyjście VRMS pełnej skali dla wartości chwilowej
Wyjście DC dla wartości skutecznej
Kompaktowa obudowa na szynę DIN
Zasilacz 80 ... 250 VAC

FCA3000

FCA3000 - Trójfazowy przetwornik cewki Rogowskiego

BROSZURA FCA3000

Trzy kanały wejściowe cewek Rogowskiego
Trzy prawdziwe wyjścia prądu stałego RMS DC
Jedno wyjście DC dla sumy kanałów
Wyjście 0 ... 20 mA, 4 ... 20 mA lub 0 ... 10 VDC
Czas reakcji wybierany zworkami
Odpowiedni do układów trójfazowych
3000 Standardowa wartość pełnej skali
Możliwość dostosowania pełnej skali do setek kA
Kompaktowy rozmiar 9 modułów DIN

przejdź do góry

ANALIZATOR JAKOŚCI MOCY KLASY A

Jakość energii - analizatory sieci klasy A zgodnie z normą IEC / EN 61000-4-30: 2015 Ed.3 do monitorowania jakości energii zarówno dla przemysłu, jak i dostawców energii elektrycznej.

PQM3000

PQM3000 - 19-calowy analizator jakości energii w szafie typu A do przekładników prądowych

BROSZURA PQM3000

Montaż w szafie 19 ”
Pomiar harmonicznych i interharmonicznych
Zapis danych do dalszej analizy EN 50160
Dane zapisane w standardowych formatach plików PQDIF i CSV
Wbudowany serwer internetowy
Komunikacja w sieciach Ethernet i 4G
Dołączony zewnętrzny moduł GPS dla dokładnego pomiaru czasu
Wewnętrzny akumulator zapasowy
Certyfikowany zgodnie z IEC / EN 61000-4-30: 2015 Ed.3, klasa A dla charakterystyk napięcia

PQM4000

PQM4000 - Analizator jakości energii klasy A DIN 192x144 do przekładników prądowych

BROSZURA PQM4000

Pomiar harmonicznych i interharmonicznych
Zapis danych do dalszej analizy EN 50160
Dane zapisane w standardowych formatach plików PQDIF i CSV
Wbudowany serwer internetowy
Komunikacja przez Ethernet, RS485 i WIFI
Port hosta USB do przesyłania danych
Zintegrowany GPS dla dokładnego pomiaru czasu
Wyświetlacz TFT o wysokiej rozdzielczości z pojemnościowym dotykiem
Wewnętrzny akumulator zapasowy
Certyfikowany zgodnie z IEC / EN 61000-4-30: 2015 Ed.3, klasa A dla charakterystyk napięcia

przejdź do góry
