HUNTRON 2800 lokalizator uszkodzonych elementów na PCB

MIERNIKI > Diagnostyka Elektroniki > Naprawa Plytek PCB > TESTERY HUNTRON
Portale Społecznościowe HUNTRON

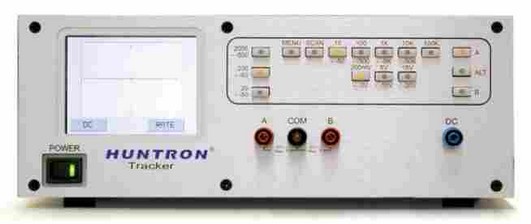

HUNTRON Tracker 2800 Sprawdzona Technologia testowania płytek które wymagają naprawy





Seria testerów 2800 Huntron Tracker

została zaprojektowana jako uzupełnienie konwencjonalnych instrumentów testowych w procesie debugowania i rozwiązywania problemów. Stosując sprawdzoną metodę testową testu płytki bez zasilania znaną jako Analog Signature Analysis, eliminuje ryzyko dalszego uszkodzenia obwodu, które często występuje po podłączeniu zasilania. Urządzenia testowe Huntron nadają się do współczesnych kart obwodów sygnałowych, w których występują zarówno elementy analogowe jak i cyfrowe.


Tracker 2800 posiada zmienne zakresy testowe, co daje ponad 100 kombinacji napięcia, rezystancji źródła i częstotliwości. Seria 2800 jest doskonałym narzędziem wsparcia testów offline dla automatycznych systemów diagnostycznych Huntron Access Prober.
Tracker działa poprzez podanie ograniczonego prądu sygnału w dwóch punktach badanego komponentu. Przepływ prądu powoduje odchylenie pionowe, natomiast przyłożone napięcie powoduje odchylenie poziome. Razem tworzą unikalną sygnaturę V / I, która reprezentuje ogólny stan testowanego podzespołu. Analiza sygnatury może szybko ustalić, czy komponent jest dobry, zły czy niesprawny.

Najważniejsze funkcje Testera HUNTRON 2800


  • Opcjonalne sterowanie poprzez oprogramowanie za pomocą stacji roboczej Huntron
  • Rozszerzony wybór zakresów
  • Pełny ekran Signature Zoom
  • Sterowanie z użyciem kolorowego ekranu dotykowego
  • Wbudowany Huntron SigAssist®
  • Wbudowane źródło napięcia prądu stałego do testowania bramkowanych urządzeń (tj. SCR, przekaźników itp.)

Porównanie Modeli Testerów HUNTRON Tracker

Czy urządzenia Tracker 2800 można używać z oprogramowaniem stacji roboczej?
Tracker 2800 może być używany z oprogramowaniem Huntron Workstation. Tracker łączy się z komputerem przez port USB na tylnym panelu. Oprogramowanie jest opcjonalne i należy je zakupić oprócz modułu testera.
Oprogramowanie stacji roboczej umożliwia przechwytywanie i przechowywanie sygnatur uzyskanych z modułu testującego dla danej płytki drukowanej, aby można je było wykorzystać do porównania podczas rozwiązywania problemów z uszkodzonymi płytkami. Przejdź do strony internetowej oprogramowania stacji roboczej, aby uzyskać więcej informacji.

Podstawowe różnice między urządzeniem Tracker 2800 a urządzeniem Tracker 3200S:
  • Tracker 2800 i Tracker 3200S są bardzo podobne pod względem ogólnej funkcji, ale ich cele są różne.
  • Tracker 3200S został zaprojektowany do podłączenia do opcjonalnego sprzętu automatyzacji, takiego jak Automatyczny Pozycjoner - Access Prober
  • Tracker 3200S zawiera oprogramowanie stacji roboczej, które jest opcjonalne z Tracker 2800.
  • Tracker 3200S ma złącza skanujące na panelu przednim używane z niestandardowymi kablami lub klipsami DIP.
  • Tracker 2800 ma ograniczony wybór zakresów, ponieważ przyciski panelu przedniego służą do ustawiania wybranych kombinacji zakresów.
  • Tracker 3200S ma pełen wybór zakresów dostępnych ze stacją roboczą Huntron.

Numer produktu:
99-0401; 99-0422 z oprogramowaniem stacji roboczej

Ilość napięć / wartości:
6 napięć: 200mV, 3V, 5V, 10V, 15V, 20V

Wybór rezystancji wewnętrznej / wartości:
9 rezystancji: 10Ω, 50Ω, 100Ω, 500Ω, 1kΩ, 5kΩ, 10kΩ, 50kΩ i 100kΩ

Wybór częstotliwości testu / wartości:
6 częstotliwości: 20 Hz, 50 Hz, 60 Hz, 200 Hz, 500 Hz i 2 kHz

Wybór zakresu:
Ręcznie lub użyj Auto Scan; Opcjonalna kontrola oprogramowania

Złącza na panelu czołowym:
Gniazda bananowe dla kanałów testowych A / B i wspólnych

Źródło napięcia stałego do testowania bramkowanych urządzeń:
Zmienne napięcie od 0 do 10 VDC; 200mA maks.

Akcesoria w zestawie:
  • MP20 Microprobes
  • 2 przewody
  • Płyta CD z instrukcją obsługi
  • Przewód zasilający
  • Kabel USB
  • Instrukcje obsługi CD

Dodatkowe akcesoria:
  • Wytrzymała walizka i szkolenie
  • Szkolenie ASA
  • Przełącznik nożny
