HUNTRON 3200S lokalizator uszkodzonych elementów na PCB

Portale Społecznościowe HUNTRON

HUNTRON Tracker 3200S

Sprawdzona Technologia testowania płytek które wymagają naprawy

Huntron 3200S

Tester płytek HUNTRON Tacker 3200S zawiera w sobie wszystkie wszystkie dostępne funkcje testowe, jst to idealne i potężne narzędzie do testowanipłytek i lokalizacji uszkodzonych elementów.

Elastyczny wybór parametrów testu daje setki kombinacji napięcia testu, rezystancji wewnętrznej źródła, częstotliwości testu - dzięki czemu tester jest przygotowany do testowania układów o różnym przeznaczeniu, wykonanych w różnych dostępnych technologiach.

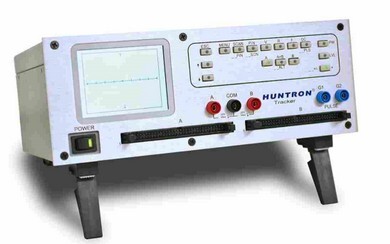

Tracker 3200S posiada dotykowy, kolorowy ekran LCD, codaje szybki dostęp do funkcji sterowania. Na ekranie czołowym umieszcone są 2 złącza 64-stykowe, któe mogą być połączone w jeden 120-kanałowy port skanera. Tracker3200S charakteryzuje się bardzo szybkim odświeżaniem ekranu dla natychmiastowego zobrazowania sygnatur dla kanałów A i B, oraz dla dowolnego styku na gniazdach skanera.  Wbudowany Generator Impulsowy pozwala na przeprowadzanie dynamicznych elementów z bramką, takich jak SCR, TRIC i przekaźniki. Więcej informacji na temat Generatora Impulsowego.

Oprogramowanie do Stacji Roboczej HUNTRON

To programowanie jest w komplecie dostawy, umożliwia automatyzację testów analizy sygnatur analogowych (ASA). Do testów tworzony jest plan testowy, oprogramowanie przechwytuje zarejestrowane sygnatury, porównuje je z sygnaturami z pamięci, wyświetla wyniki testów. Oprogramowanie umożliwia automatyczne zapisywanie sygnatur i dokumentację specyficznej (stworzonej) procedury testowej. Możliwe jest współdzielenie wyników z innymi użytkownikami.

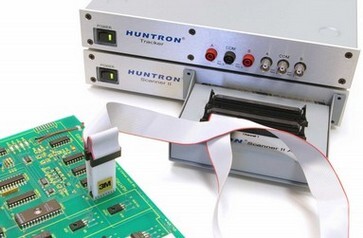

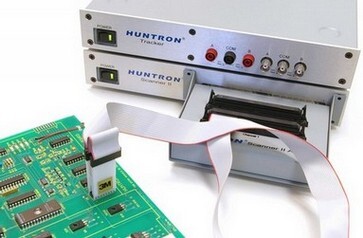

Skanowanie złącz kablowych z wykorzystaniem testera HUNTRON Tracker
Efektywna metoda diagnostyki uwzględnia skanowanie złącz WE/WY na płytce, dzięki czemu możliwa jest szybka diagnostyka elementów które często ulegają uszkodzeniu. Wykorzystanie do testów dwóch złącz 64-stykowych, które mogą być połączone w jeden skaner 128-kanałowy znacznie przyśpiesza diagnostykę. Do kanałów skanera można podłączyć przewody z klipsami zapinanymi bezpośrednio na układy scalone.

Automatyzacja testów z Automatycznym Pozycjonerem
Tracker 3200S jest przystosowany do współpracy z Automatycznym Pozycjonerem Sond - Access Prober. Złącza BNC na tylnej ścianie testera służą do podłączenia różnych pozycjonerów: ACCESS, ACCESS 2, lub DH. Jeżeli trzeba testować płytki wykonane w tecgnologii SMD, o dużej gęstości montażu - wtedy zastosowanie Automatycznego Pozycjonera daje olbrzymią oszczędność czasu.
HUNTRON Tracker: Zapisywanie Preferowanych - Roboczych Kombinacji Zakresów Testowych
Większość użytkowników testerów HUNTRON Tracker korzysta z możliwości zapisywania najczęściej używanych Preferowanych - Roboczych kombinacji zakresów. Tracker 3200S pozwala na przywołanie poprzez ekran LCD, czterech preferowanych kombinacji ustawień.
Na ekranie LCD wyświetlane są także bieżące parametry pracy, zakresy prądowe, bieżące wybrane wyprowadzenie. Funkcja SigAssistoblicza wartości elementów w obwodzie zastępczym danego węzła: Rezystancję, Pojemność, Indukcyjność, napięcie przewodzenia / zaporowe, odchyłkę pomiędzy kanałami A i B, oraznajważniejsze wskazanie ZŁY / DOBRY.




Najważniejsze funkcje Testera HUNTRON 3200S


  • Dodanie testów "bez zasilania" do posiadanych narzędzi diagnostycznych
  • Możliwość wykorzystania jako samodzielnego testera sterowanego z płyty czołowej
  • Dopasowanie parametrów testu do impedancji badanego węzła przez dobór: napięcia, rezystancji, częstotliwości sygnału testowego
  • Wbudowany generator impulsowy do testowania elementów z bramkami, jak SCR, TRIAC, przekaźnik...
  • Szybkie skanowanie dzięki jednoczesnemu podłączeniu do 128-wyprowadzeń taśmą do gniazd skanera na płycie czołowej
  • Wyświetlanie sygnatur dla kanałó A i B, naprzemiennie lub jednocześnie
  • Możliwość integracji z Automatycznym Pozycjonerem ACCESS PROBER
  • Użycie oprogramowania PC do zapisywania sygnatur wzorcowych, dla porównania i tworzenia raportów
  • Zapisanie sygnatur dobrej płytki na PC eliminuje konieczność posiadania dobrej płytkido przeprowadzenia diagnostyki płytki uszkodzonej
  • Testy zapisywane na PC mogą być udostępniane innym użytkownikom w tej samej instytucji dla większej efektywności działania

Porównanie Modeli Testerów HUNTRON 3200S

Podstawowe różnice między urządzeniem Tracker 3200S a urządzeniem Tracker 2800 / 2800S:
  • Tracker 2800 / 2800S i Tracker 3200S są bardzo podobne pod względem ogólnej funkcji, ale ich cele są różne.
  • Tracker 3200S jest przeznaczony do samodzielnego użytku lub podłączenia do opcjonalnego sprzętu automatyki, takiego jak Access Probers. Tracker 2800 / 2800S jest przeznaczony do użytku stacjonarnego, gdzie nie jest wymagana dodatkowa automatyzacja.
  • Tracker 3200S zawiera oprogramowanie stacji roboczej, które jest opcjonalne z urządzeniem Tracker 2800 / 2800S.
  • Tracker 2800 / 2800s ma ograniczony zakres zakresów. Tracker Model 3200S ma pełen zakres zakresów dostępnych ze stacją roboczą Huntron.
  • Tracker 3200S może skanować do 128 za pomocą wybieranych wspólnych pinów, przy czym Tracker 2800S może skanować do 40 pinów za pomocą jednego wspólnego.

Instrukcja do testera 3200S

Tracker 3200S może być używany samodzielnie lub z oprogramowaniem Huntron Workstation. Tracker 3200S można podłączyć do robota Prober, takiego jak Access Prober, Access 2 Prober lub Access DH Prober.
Numer produktu:
99-0432

Ilość napięć / wartości:
24 napięcia: 200mV, 400mV, 600mV, 800mV, 1V to 20V in 1V steps including 10V (Low), 15V (Med 1), 20V (Med 2)

Wybór rezystancji wewnętrznej / wartości:
16 wartości / 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 54Ω (Low)*, 1.2kΩ (Med 1)*, 26.7kΩ (Med 2)*
* Through Huntron Workstation only

Wybór częstotliwości testu / wartości:
40 częstotliwości  /  20Hz to 190Hz w krokach 10Hz; 200Hz do 1.9kHz w krokach co 100Hz; 2kHz do 5kHz w krokach 1kHz

Wybór zakresu:
Praca samodzielna: Przyciski na panelu czołowym i zestawy preferowane na panelu LCD

Zdalne sterowanie:
Sterowanie poprzez stację roboczą HUNTRON

Wyświetlacz:
Kolorowy LCD, dotykowy, podświetlany

Generator impulsowy:
Poziom: 0 do +/- 10V DC lub Fala prostokątna; Tryb impulsowy, szerokość impulsu: wypełnienie 2% do 50%; Rezstancja źródła: 100Ω; Prąd maksymalny: 100mA / kanał

Złącza na panelu czołowym:
Banankowe dla kanałów testowych A/B i masy,  banankowe dla wyjść generatora (G1, G2)
Dwa złącza 64-stykowe IDC (można skonfigurować jako jedno złącze 128-stykowe) z dowolnym wyborem styku masy GND, do podłączania interfejsów na płytkach i klipsów doukłądó scalonych

Złącza na panelu tylnym:
złącza BNC dla kanałów testowych A/B i wyprowadzenia wspólnego - masy (stosowane do podłączenia Automatycznego Pozycjonera); złącze AUX do podłączenia wyłącznika nożnego (akcesorium w komplecie dostawy)


Akcesoria w zestawie:
  • MP20 Microprobes
  • 2 przewody
  • Szkolenie ASA
  • Płyta CD z instrukcją obsługi
  • Przełącznik nożny
  • Przewód zasilający
  • Kabel USB
  • Instrukcje obsługi CD

Dodatkowe akcesoria: Wytrzymała walizka i szkolenie
