HUNTRON 2800S lokalizator uszkodzonych elementów na PCB

MIERNIKI > Diagnostyka Elektroniki > Naprawa Plytek PCB > TESTERY HUNTRON
Portale Społecznościowe HUNTRON

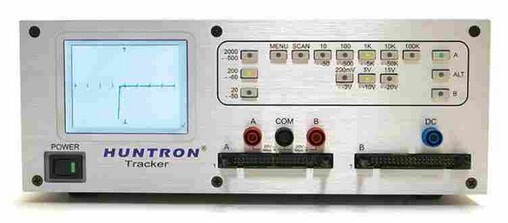

HUNTRON Tracker 2800S

Tester 2800S: Sprawdzona Technologia testowania płytek które wymagają naprawy



Huntron Tracker 2800S został zaprojektowany jako uzupełnienie konwencjonalnych instrumentów testowych w procesie debugowania i rozwiązywania problemów. Stosując sprawdzoną metodę testową znaną jako Analogowa Analiza Sygnatur, eliminuje ryzyko dalszego uszkodzenia obwodu, które często występuje po podłączeniu zasilania. Huntron Tracker 2800S nadaje się do współczesnych układów o zróżnicowanym składzie, z elementami cyfrowymi i analogowymi.

Tracker 2800S posiada możliwość zmiany zakresów parametrów testowych, co daje ponad 100 kombinacji napięcia, rezystancji źródła i częstotliwości. 2800S to świetne narzędzie wsparcia to testów offline dla automatycznych systemów diagnostycznych Huntron Access Prober.
Tracker działa poprzez przyłożenie ograniczonego prądu sygnału prądu przemiennego do wyprowadzeń danego elementu. Przepływ prądu powoduje odchylenie pionowe, natomiast przyłożone napięcie powoduje odchylenie poziome. Razem tworzą unikalną sygnaturę V / I, która reprezentuje ogólny stan testowanego elementu. Analiza sygnatury pozwala szybko ustalić, czy komponent jest dobry, zły czy uszkodzony.

Testowanie z użyciem kabla wielostykowego
Tracker 2800S posiada dwa 40-stykowe złącza IDC (po jednym na kanał), w których niestandardowe interfejsy kablowe można wykorzystać do szybkiego skanowania złączy PCB jako rodzaju testu „pierwszego podejścia”. W przypadku wykrycia różnic sygnatur można prześledzić styk złącza na poziomie komponentu, oszczędzając czas na rozwiązywanie problemów.
Można także użyć zacisków i kabli IC, aby łatwo skanować standardowe układy scalone. Klipsy są łatwo dostępne.

Najważniejsze funkcje Testera 2800S


  • Opcjonalne sterowanie przez oprogramowanie za pomocą stacji roboczej Huntron
  • Rozszerzony wybór zakresów
  • Pełny ekran Signature Zoom
  • Sterowanie z wykorzystaniem kolorowego ekranu dotykowego
  • Wbudowany Huntron SigAssist®
  • Wbudowane źródło napięcia prądu stałego do testowania bramkowanych urządzeń (tj. SCR, przekaźników itp.)
  • Skanowanie do 40 pinów za pomocą urządzenia Tracker 2800S


Podstawowe różnice między urządzeniem Tracker 2800 a 2800S:
Tracker 2800 i 2800S mają identyczne funkcje, z wyjątkiem tego, że 2800S ma wbudowaną funkcję skanera, która pozwala podłączyć kable taśmowe do dwóch 40-stykowych złączy IDC na panelu przednim. Łatwe do wykonania niestandardowe kable można podłączyć do złączy na płytce drukowanej lub użyć zacisków / klipsów układu scalonego (brak w zestawie) do testowania układów scalonych na płytce drukowanej (patrz zdjęcie). Funkcja skanowania pozwala na szybsze przechodzenie między stykami urządzenia niż sondowanie ręczne.

Podstawowe różnice między urządzeniem Tracker 2800S a urządzeniem Tracker 3200S:
  • Tracker 2800S i Tracker 3200S są bardzo podobne pod względem ogólnej funkcji, ale ich przeznaczenie jest różne.
  • Tracker 3200S został zaprojektowany do podłączenia do opcjonalnego sprzętu automatyzacji, takiego jak Automatyczny Pozycjoner
  • Tracker 3200S zawiera oprogramowanie stacji roboczej, które jest opcjonalnie dostępne dla urządzenia Tracker 2800S.
  • Tracker 3200S ma dwa 64-stykowe złącza skanujące na panelu przednim z możliwością wyboru wspólnych styków używanych z niestandardowymi kablami lub klipsami DIP. Tracker 2800S ma dwa 40-stykowe złącza i kontakt wspólny (masa) jest podłączony za pomocą gniazda bananowego COM na przednim panelu.
  • Tracker 2800S ma ograniczony wybór zakresów,  przyciski panelu przedniego służą do ustawiania preferowanych kombinacji zakresów.
  • Tracker 3200S ma pełen wybór zakresów dostępnych ze stacją roboczą Huntron.

Numer produktu:
99-0402; 99-0423 z oprogramowaniem stacji roboczej

Ilość napięć / wartości:
6 napięć: 200mV, 3V, 5V, 10V, 15V, 20V

Wybór rezystancji wewnętrznej / wartości:
9 rezystancji: 10Ω, 50Ω, 100Ω, 500Ω, 1kΩ, 5kΩ, 10kΩ, 50kΩ i 100kΩ

Wybór częstotliwości testu / wartości:
6 częstotliwości: 20 Hz, 50 Hz, 60 Hz, 200 Hz, 500 Hz i 2 kHz

Wybór zakresu:
Ręcznie lub użyj Auto Scan; Opcjonalna kontrola oprogramowania

Złącza na panelu czołowym:
Gniazda bananowe dla kanałów testowych A / B i wspólnych; 40-stykowe złącza IDC A i B do skanowania kablowego (tj. Interfejs do złączy PCB)

Źródło napięcia stałego do testowania bramkowanych urządzeń:
Zmienne napięcie od 0 do 10 VDC; Maks. 200mA

Akcesoria w zestawie:
  • MP20 Microprobes
  • 2 przewody
  • Płyta CD z instrukcją obsługi
  • Przewód zasilający
  • Kabel USB
  • Instrukcje obsługi CD

Dodatkowe akcesoria:
  • Wytrzymała walizka i szkolenie
  • Szkolenie ASA
  • Przełącznik nożny
